Stihl BG 86 - Armado de la Picadora Aspiradora

BG 56, BG 56 C, BG 66, BG 86, BG 86 C, SH 56, SH 56 C, SH 86, SH 86 C
español / EE.UU
47

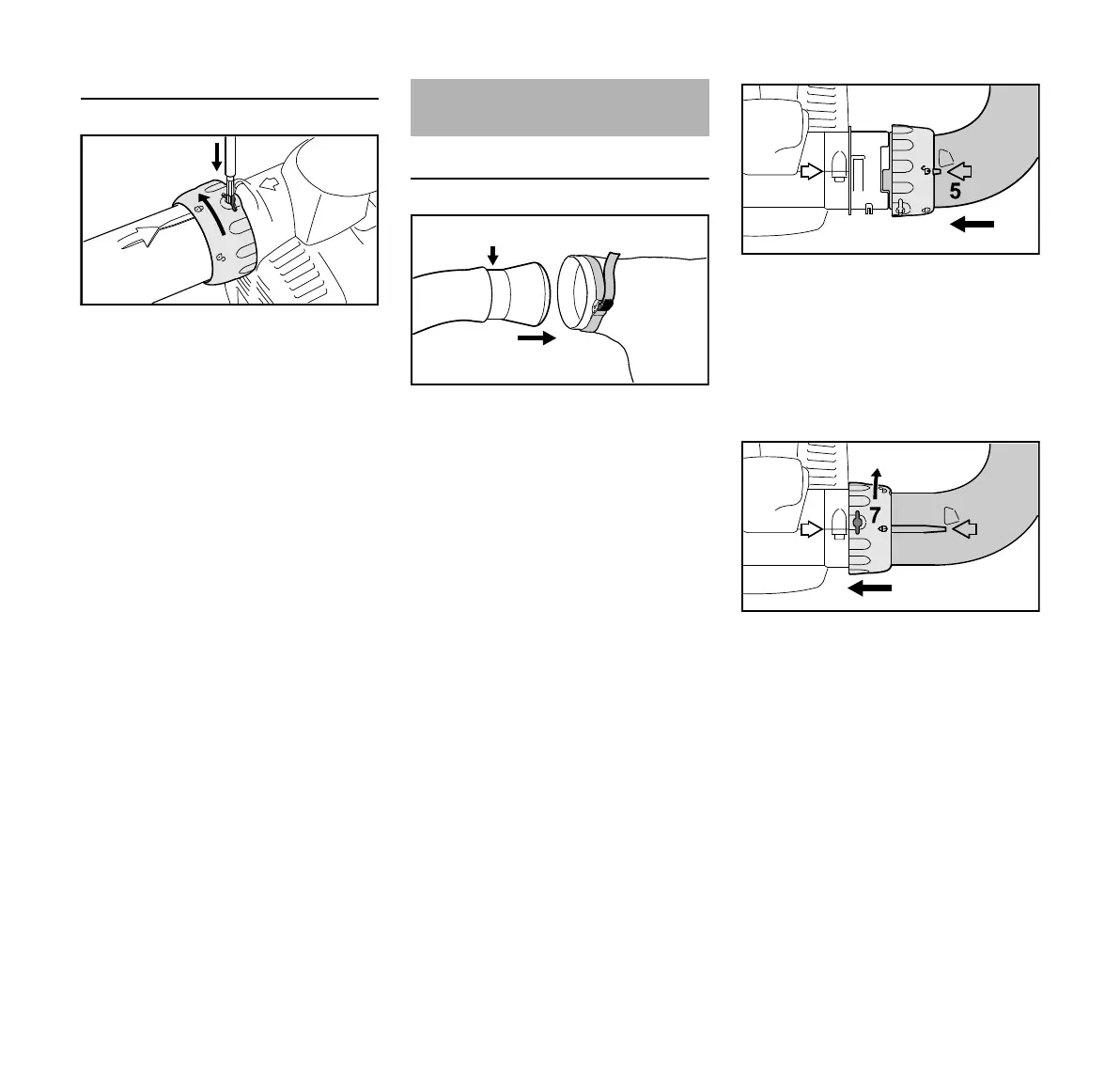

Retiro del tubo de soplado
N Apague el motor.
N Meta una herramienta adecuada a
través de la abertura en la tuerca de
unión para presionar hacia abajo la
lengüeta.
N Gire la tuerca de unión hasta el tope
en el sentido indicado por la flecha.
N Retire el tubo de soplado.
Montaje del codo
N Meta el codo (1) en la bolsa
recolectora (2) hasta la marca
(flecha pequeña).
N Apriete la banda (3) en la bolsa
recolectora y empuje hacia abajo la
lengüeta (4).
INDICACIÓN
Asegúrese que la cremallera en la bolsa
recolectora está cerrada.
N Alinee las flechas (5).
N Coloque la tuerca de unión con el
símbolo ‚ alineado con las
flechas.
N Empuje el codo en la muesca del
tubo corto de la caja del
soplador (6) hasta el tope.
N Empuje la tuerca de unión (7) sobre
el tubo corto de la caja del soplador
hasta el tope.
N Gire la tuerca de unión (7) en el
sentido de la flecha hasta que el
símbolo ƒ esté alineado con las
flechas – la tuerca de unión emite
un ruido al engancharse en su
lugar.
296BA020 KN
Armado de la picadora
aspiradora
4
295BA058 KN
3
2
1
5
296BA021 KN
6
8
296BA022 KN
