BGE 61, BGE 71
español / EE.UU
28
N Desconecte el enchufe del
tomacorriente de alimentación.

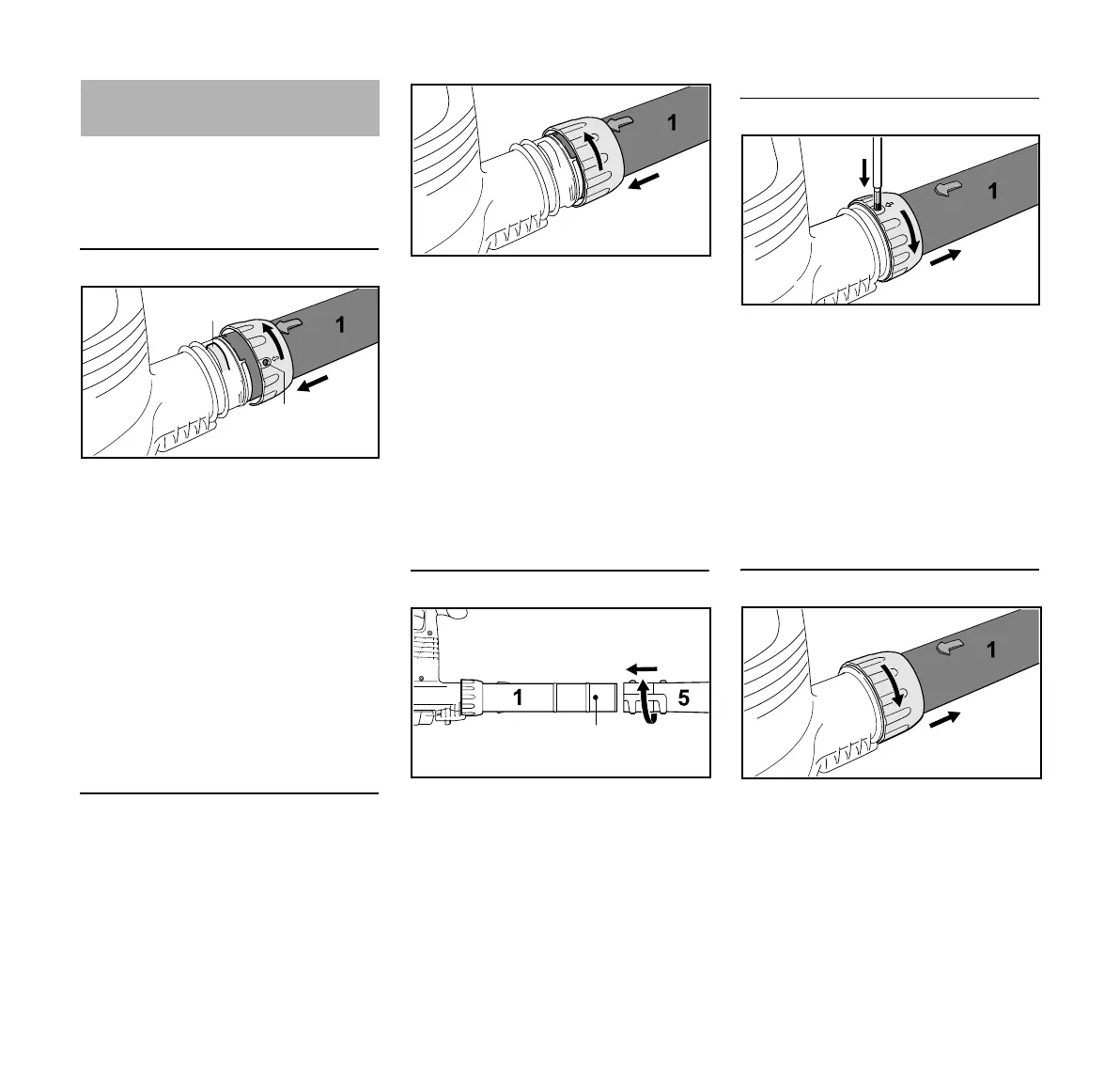

Instalación del tubo de soplado
(BGE 61)
N Alinee las cavidades. La flecha (2)
debe estar en la parte superior del
tubo de soplado (1).
N Empuje el tubo de soplado (1) en el
cabo de la caja del ventilador (3)
hasta el tope.
N Empuje la tuerca de unión (4) sobre
el cabo (3) de la caja del ventilador
y gírela en el sentido de la flecha
hasta que la lengüeta (5) se
enganche en la abertura (6) en la
tuerca de unión.
Instalación del tubo de soplado
(BGE 71)
Su BGE 71 sólo puede activarse
cuando el tubo de soplado está
correctamente instalado. La tuerca de
unión activa un interruptor que cierra el
circuito para permitir la activación del
motor.
N Alinee las cavidades. La flecha (2)
debe estar en la parte superior del
tubo de soplado (1).
N Empuje el tubo de soplado (1) en el
cabo de la caja del ventilador (3)
hasta el tope.
N Empuje la tuerca de unión (4) sobre
el cabo (3) de la caja del ventilador
y gírela hasta el tope en el sentido
indicado por la fecha. Escuchará la
activación del interruptor de
seguridad.
Instalación de la boquilla
N Empuje la boquilla (5) en el tubo de
soplado (1) hasta la orejeta (6),
posición (a) (larga) o posición (b)
(corta), y gire la boquilla en el
sentido indicado por la flecha para
fijarla en su lugar.
Retiro del tubo de soplado (BGE 61)
N Apague el motor.
N Meta una herramienta adecuada a
través de la abertura en la tuerca de
unión para presionar hacia abajo la
lengüeta.
N Gire la tuerca de unión (4) hasta el
tope en el sentido indicado por la
flecha.
N Retire el tubo de soplado (1).
Retiro del tubo de soplado (BGE 71)
N Apague el motor.
N Gire la tuerca de unión (4) hasta el
tope en el sentido indicado por la
flecha.
N Retire el tubo de soplado (1).
Instalación del soplador
2
45
3
290BA021 KN
6
4
2
3
290BA003 KN
a
290BA004 KN
6
b
4
290BA022 KN
4
290BA005 KN
