BGE 61, BGE 71
español / EE.UU
30
N Alinee las flechas (3 y 5).
N Gire la tuerca de unión (4) en el
sentido indicado por la flecha hasta
que la palanca (6) se encaje
audiblemente en la caja del
ventilador.

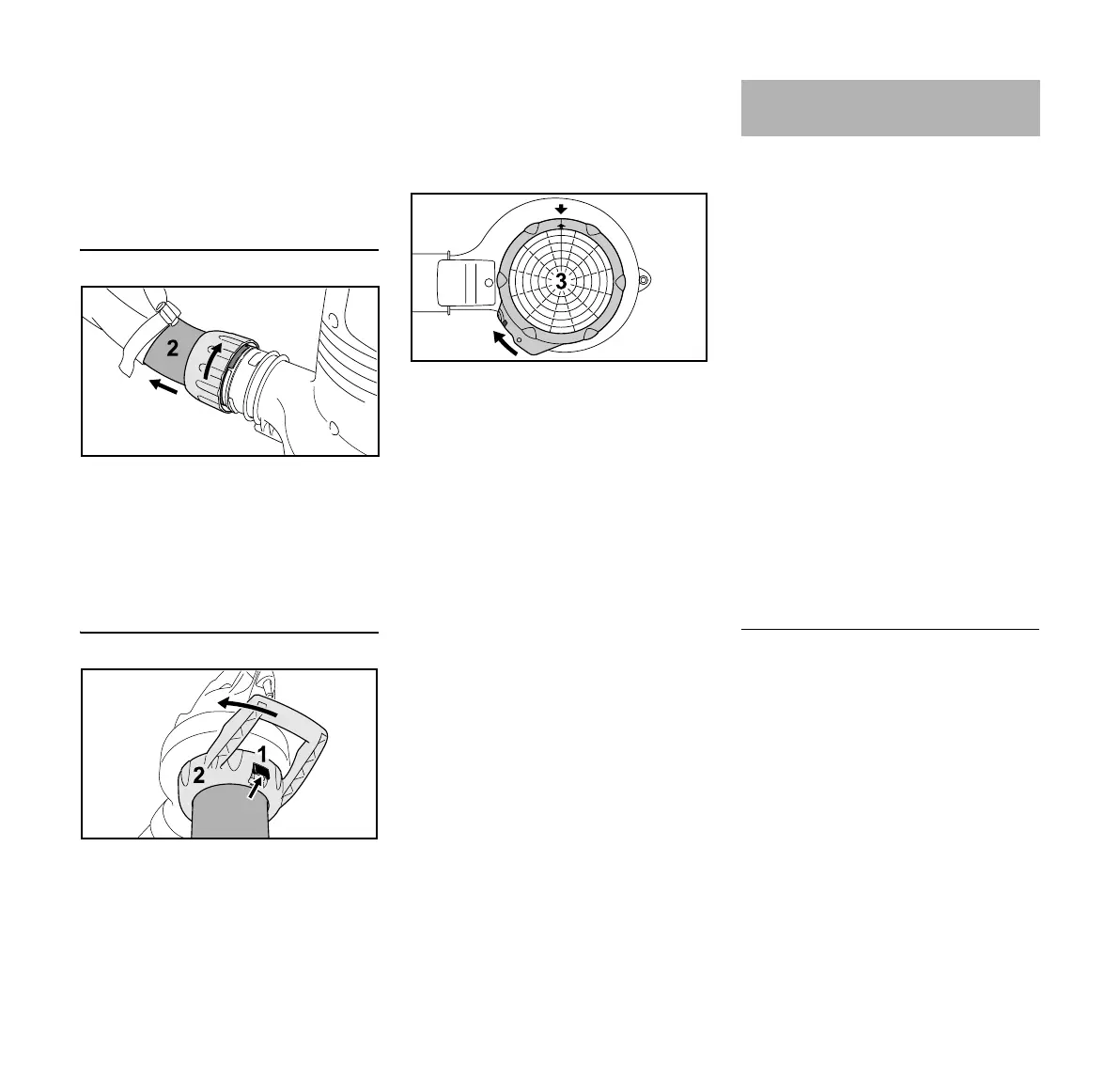

Retiro del codo
N Apague el motor.
N Gire la tuerca de unión (1) hasta el
tope en el sentido indicado por la
flecha.
N Quite el codo (2).
Retiro del tubo de aspiración
N Apague el motor.
N Accione la palanca (1), gire la
tuerca de unión (2) hasta el tope en
el sentido indicado por la flecha y
quítela junto con el tubo de
aspiración.
N Posicione la rejilla de admisión (3)
en la abertura de admisión.
N Alinee las flechas (4).
N Gire la tuerca de la rejilla de
admisión (3) en el sentido indicado
por la flecha hasta que la
palanca (5) se encaje audiblemente
en la caja del ventilador.
Compruebe que el alargador se
encuentre en buenas condiciones.
Cuando se usa un conjunto de
alargadores, asegúrese de usar uno
suficientemente grueso para transportar
la corriente que el producto consumirá.
Un alargador de capacidad insuficiente
causará una caída de voltaje de línea, lo
cual produce una pérdida de potencia y
sobrecalentamiento. La tabla siguiente
muestra el tamaño correcto de cordón a
usarse, según el largo del cordón y la
capacidad de corriente de la placa de
identificación. En caso de duda, utilice el
calibre inmediatamente más grueso.
Cuanto menor el número de calibre,
tanto más grueso el cordón.
Tamaño mínimo de alambres para
alargadores de aparatos de 120 V que
consumen 6 -10 A (cordones tipo SJW o
SJTW):
Se pueden obtener alargadores
apropiados en establecimientos de
equipos eléctricos, o a través del
concesionario STIHL.
1
290BA010 KN
290BA011 KN
5
4
290BA017 KN
Conexión eléctrica de la
máquina
Largo del cordón
(pies)
Calibre de alam-
bre (AWG)
50 16
100 14
150 12
