BR 800, BR 800 X
español / EE.UU
53

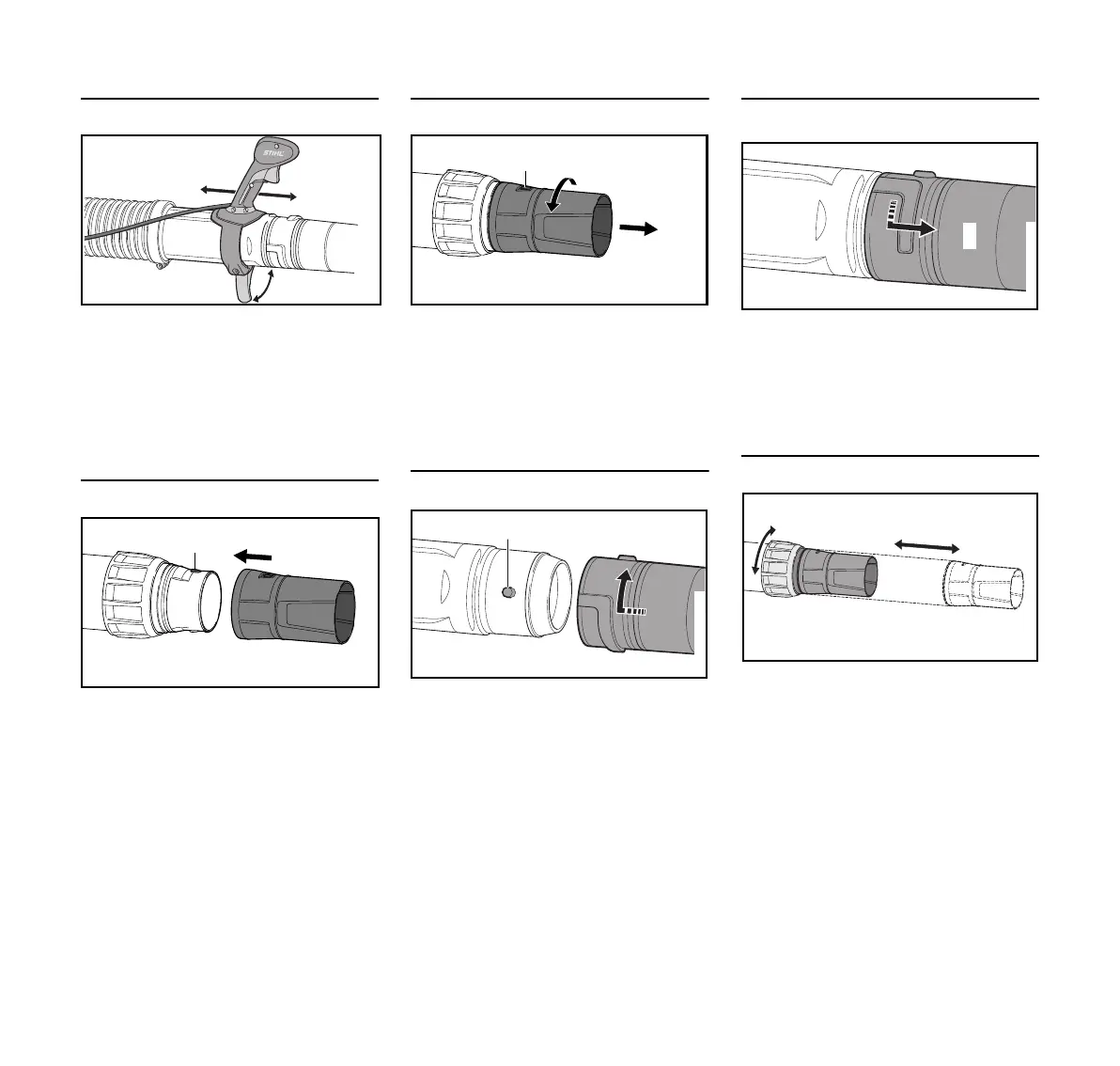

Ajuste del mango de control
N Abra la palanca de sujeción (3):
N Deslice el mango de control (1) a lo
largo del tubo del soplador (2) para
ponerlo en la posición más cómoda.
N Cierre la palanca de sujeción (3):
Montaje de la boquilla (BR 800 C)
N Empuje la boquilla (1) en el tubo del
soplador (2) y engánchela en las
orejetas (3).
Montaje de la boquilla (BR 800 C)
N Gire la boquilla (1) en el sentido de
la flecha hasta que las orejetas (3)
no sean visibles.
N Extraiga la boquilla (1) del tubo del
soplador (2).
Montaje de la boquilla (BR 800 X)
N Empuje la boquilla (1) en el tubo del
soplador (2) y engánchela en las
orejetas (3).
N Gire la boquilla (1) hasta el tope en
el sentido indicado por la flecha.
Retiro de la boquilla (BR 800 X)
N Gire la boquilla (1) hasta el tope en
el sentido indicado por la flecha.
N Extraiga la boquilla (1) del tubo del
soplador (2).
Ajuste del tubo del soplador (BR 800 C)
N Afloje la tuerca de unión (1).
N Retire el tubo del soplador (2) hacia
fuera hasta la longitud deseada.
N Apriete la tuerca de unión (1).
0416BA007 A1
1
2
3
3
0416BA005 KN
1
2
1
3
0416BA006 KN
2
3
1
2
0000-GXX-3989-A0
1
2
0000-GXX-3990-A0
1
0416BA015 KN
2
