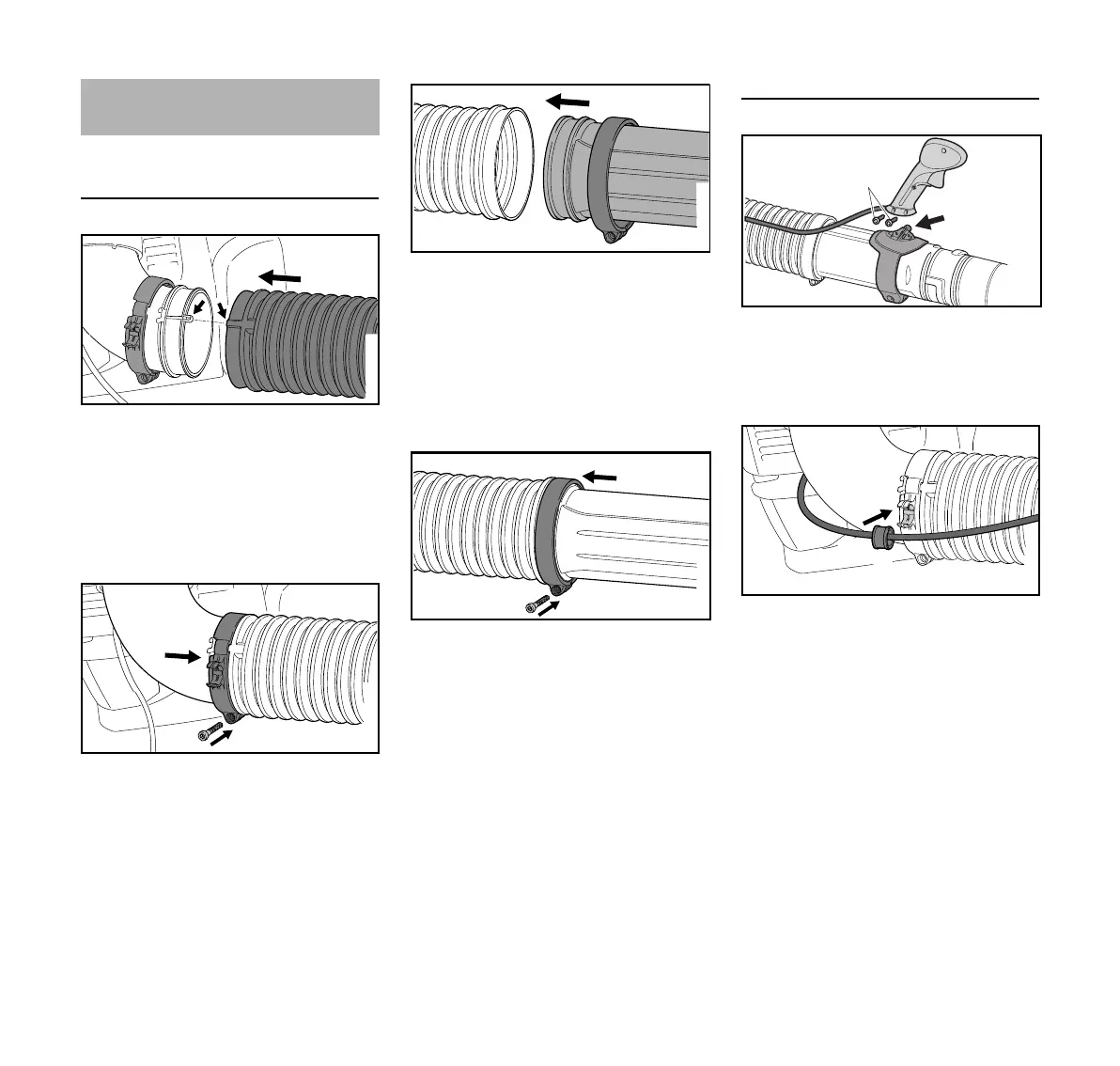

Montaje de abrazaderas de manguera y
manguera con pliegues
N Empuje la abrazadera (1) (con el
retenedor del cable del acelerador)
en el codo (3) – las marcas de
colocación deben quedar
orientadas hacia la izquierda.
N Empuje la manguera con
pliegues (2) sobre el codo (3).
N Deslice la abrazadera de manguera
(1) sobre la manguera con pliegues
(2).
N Alinee las marcas de colocación de
la abrazadera (1) y el codo (3) – la
orejeta para el tornillo queda
orientado hacia abajo.
N Sujete la abrazadera de
manguera (1) con el tornillo (4).
N Empuje la abrazadera (5) (sin el
retenedor del cable del acelerador)
en el tubo del soplador (6) – las
marcas de colocación deben
quedar orientadas hacia la derecha.
N Empuje el tubo del soplador (6)
dentro de la manguera con
pliegues (2).
N Deslice la abrazadera de manguera
(5) sobre la manguera con pliegues
(2).
N Alinee la abrazadera (5) y el tubo
del soplador (6) de la manera
ilustrada.
N Sujete la abrazadera de
manguera (5) con el tornillo (7).
Montaje del mango de control
N Empuje el mango de control (1) en
el montaje (2).
N Inserte los tornillos (3) y apriételos
firmemente.
N Enganche el cable del
acelerador (4) con el manguito (5)
en el retenedor (6).
Armado de la máquina
1
0416BA001 KN
2
3
2
1
4
0416BA002 KN
3
0416BA003 KN
5
6
2
5
6
2
0416BA004 KN
7
1
3
2
