39FCS
español / EE.UU

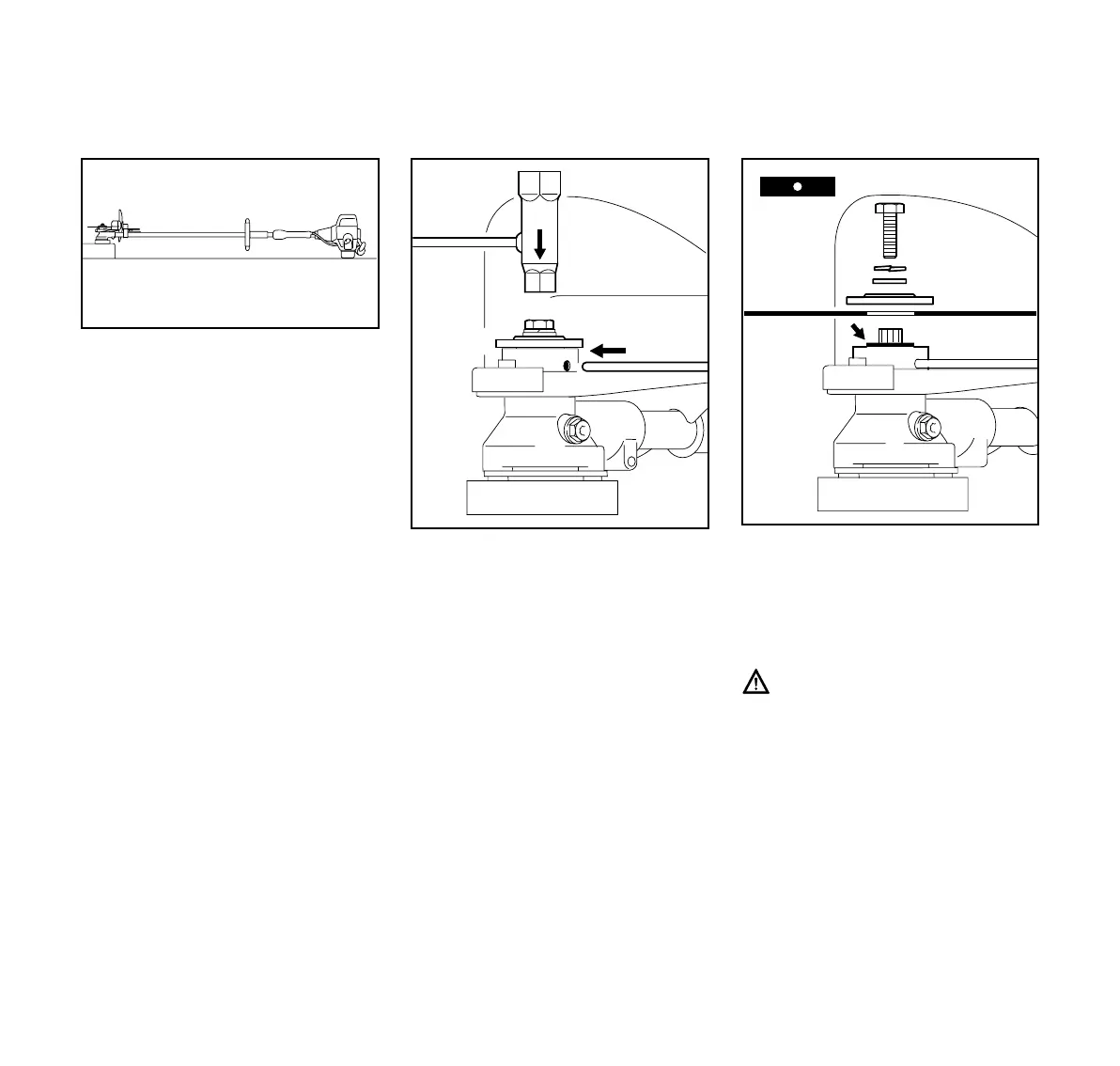

: Coloque la orilladora sobre un
soporte adecuado, de modo que el
montaje de la cuchilla (1) quede
orientado hacia arriba.
: Inserte el pasador de tope o una
llave hexagonal (2) – vea
Accesorios especiales – hasta
donde sea posible en la cavidad (3)
– empújelo levemente y gírelo en
uno y otro sentido junto con la
arandela de empuje (4) hasta que el
eje impulsor quede bloqueado.
: Aplique la llave combinada (5) al
tornillo (6) .
: Gire el tornillo en sentido horario
(roscas izquierdas) y quítelo.
: Retire el anillo de retención (7), la
arandela plana (8) y la arandela de
empuje (4).
: Coloque la cuchilla (9) en la placa
de empuje (10).
El collar (vea la flecha) debe
encajarse en el agujero en la
cuchilla.
: Coloque la arandela de empuje en
el eje impulsor (11).
: Bloqueo del eje impulsor.
Colocación de la cuchilla
1
245BA010 KN
6
3
406BA005 KN
2
4
5
10
4
9
406BA014 KN
11
8
7
6
9
