: Coloque la arandela plana y el anillo
de retención en el tornillo (6).
: Inserte el tornillo en el eje y
apriételo bien firme (en sentido
contrahorario).
La herramienta motorizada básica (1)
puede tener instalada el mango tórico.

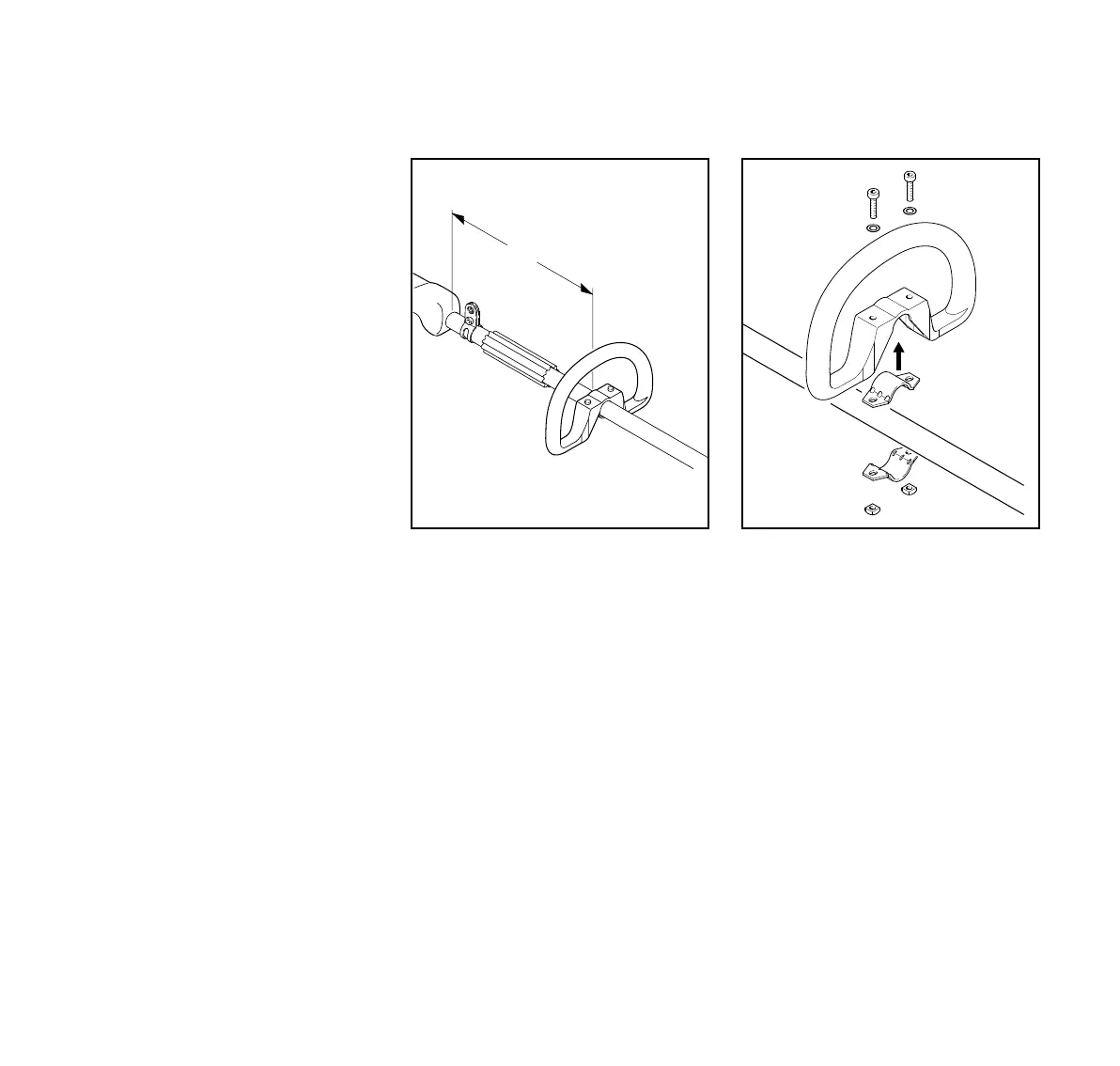

Posición del mango tórico
: Coloque el mango tórico (1) en el
tubo de mando aprox. 20 cm (8
pulg) (A) delante del mango de con-
trol (2).
: Asegúrese que las piezas ya insta-
ladas, por ej. el manguito (3) y el
anillo portador (4), están entre el
mango tórico y el mango de trans-
porte.
Montaje del mango tórico
: Coloque la abrazadera (5) en el
mango tórico (1) y posicione el
mango en el tubo de mando (6).
: Ajuste la abrazadera (7).
: Alinee los agujeros.
: Instale las arandelas (8) en los torni-
llos (9) y meta los tornillos a través
de los agujeros.
: Atornille las tuercas cuadradas (10)
hasta el tope.
Montaje del mango tórico
2
1
002BA184 KN
A
4
3
1
6
002BA157 KN
10
7
10
5
9
8
9
8
