43FCS
español / EE.UU

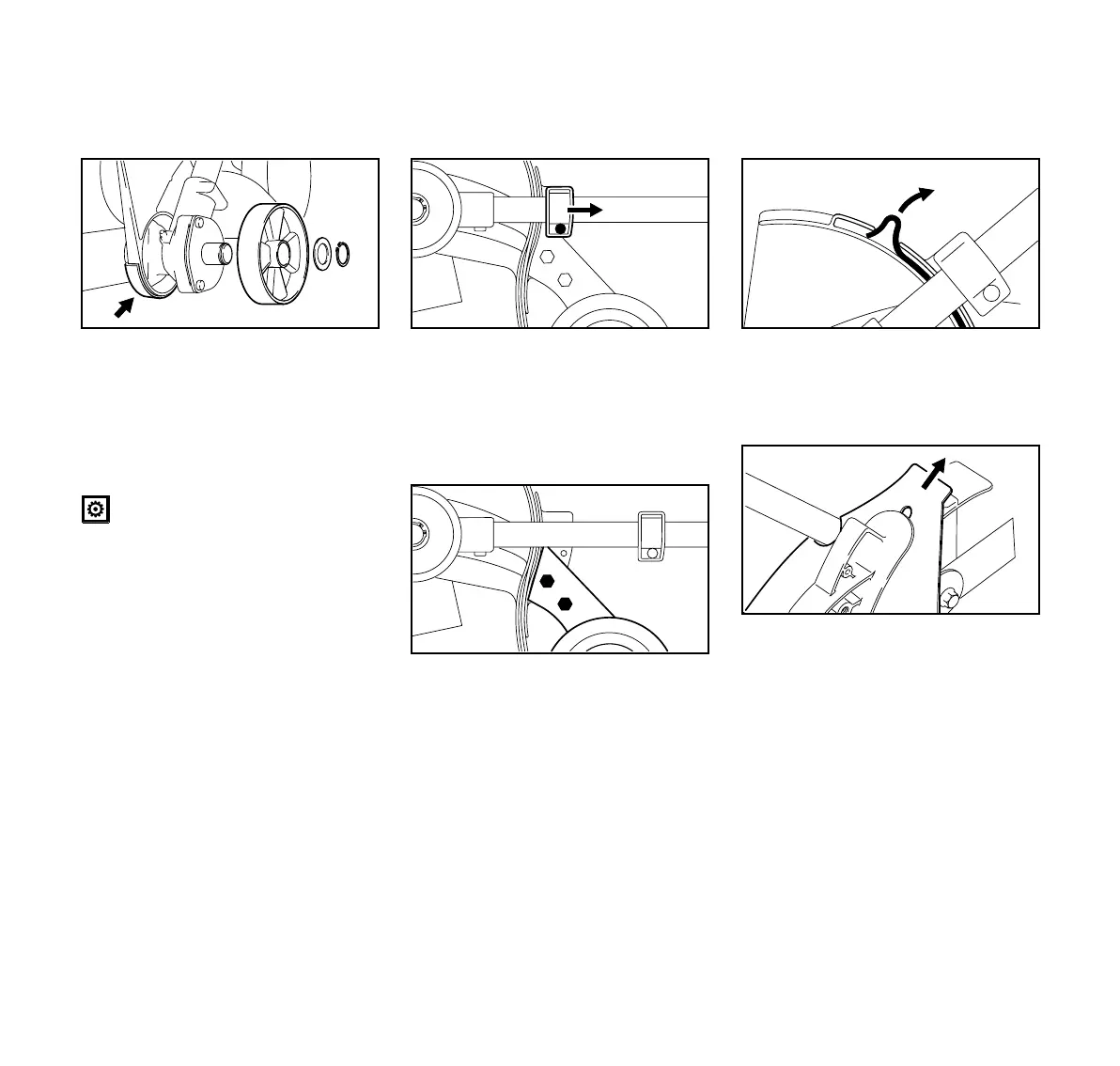

Rueda de caja de engranajes
Pida al concesionario que sustituya la
rueda desgastada. STIHL recomienda
que un concesionario de servicio STIHL
efectúe todos los trabajos de
mantenimiento y reparación.
La rueda protege la caja de
engranajes para que no se
desgaste. Si la rueda se desgasta,
revise el protector de desgaste
(flecha) y la caja de engranajes en
busca de indicios de daño – vea el
capítulo "Revisión y sustitución del
protector de desgaste".
Retiro de la faldilla
: Afloje el tornillo (1) en la abrazadera
(2) y deslice ésta por el tubo de
mando hacia el motor.
: Saque los tornillos (3) del brazo (4)
y retírelos junto con el brazo.
: Tire del extremo (5) de la faldilla
para sacarla de debajo del borde
del deflector.
: Tire de la faldilla hacia arriba hasta
que la ranura (6) quede a la vista.
245BA018 KN
Sustitución de la faldilla
1
2
245BA019 KN
3
4
245BA020 KN
3
245BA021 KN
5
6
245BA033 KN
