Stihl FCS - Page 45

44
español / EE.UU
FCS

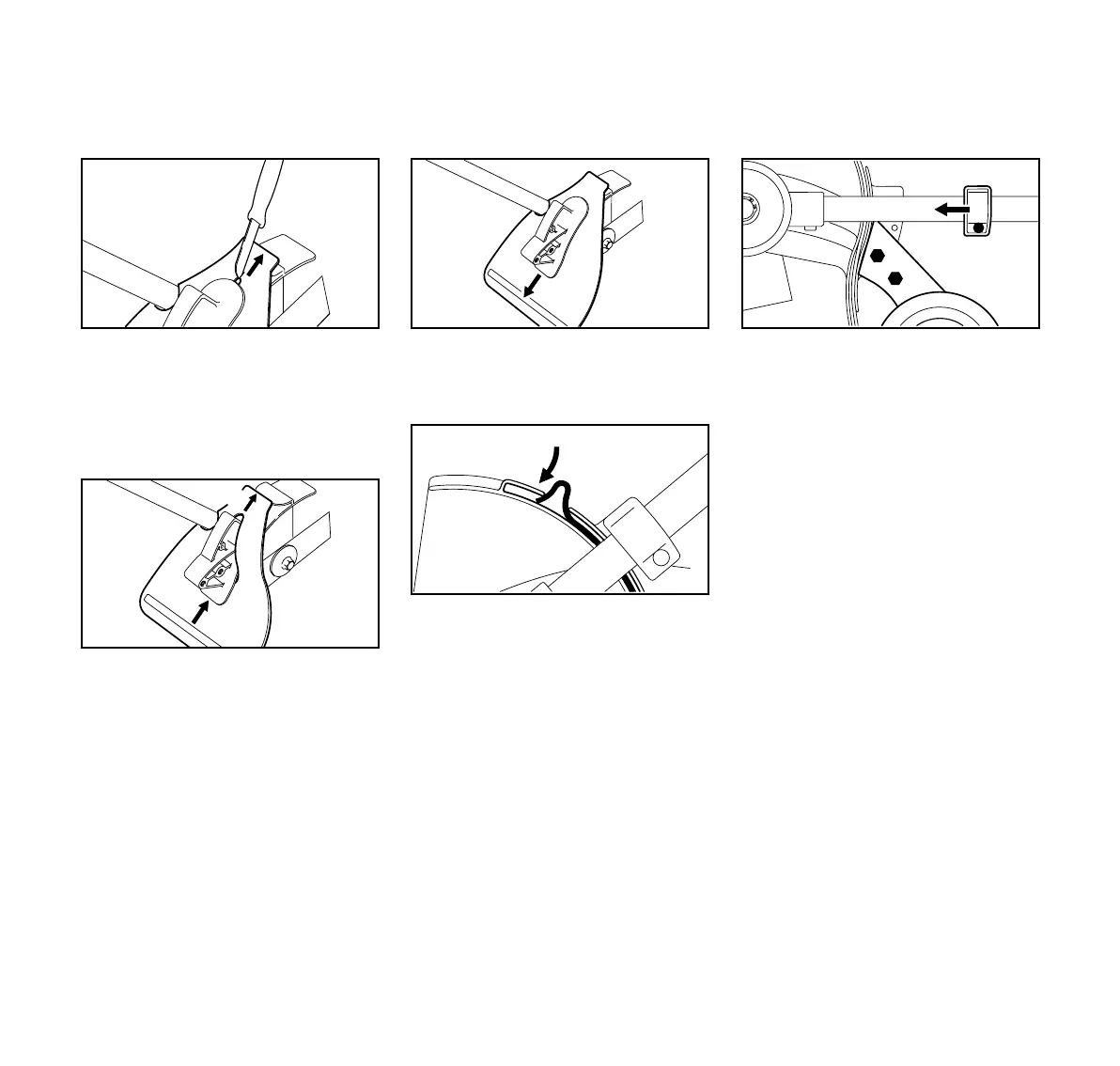

: Use un cuchillo para cortar la faldi-
lla, comenzando en la ranura, y des-
pués retire la faldilla.
Colocación de la faldilla
: Comenzando en la parte inferior
(a), coloque la faldilla en el sujeta-
dor, empuje hacia arriba hasta
donde tope y pásela (b) por encima
del borde del sujetador hasta que se
deslice a su lugar.
: Agarre la faldilla y tírela hacia abajo
firmemente.
: Empuje el extremo (5) de la faldilla
por debajo del borde del deflector.
: Fije el brazo (4) con los tornillos (3)
y apriételos firmemente.
: Deslice la abrazadera (2) por el tubo
de mando hacia la caja de engrana-
jes y apriete el tornillo (1) firme-
mente.
245BA022 KN
b
245BA023 KN
a
245BA024 KN
245BA025 KN
5
2
3
4
245BA026 KN
3
1
