FS 510 C, FS 560 C
français
76

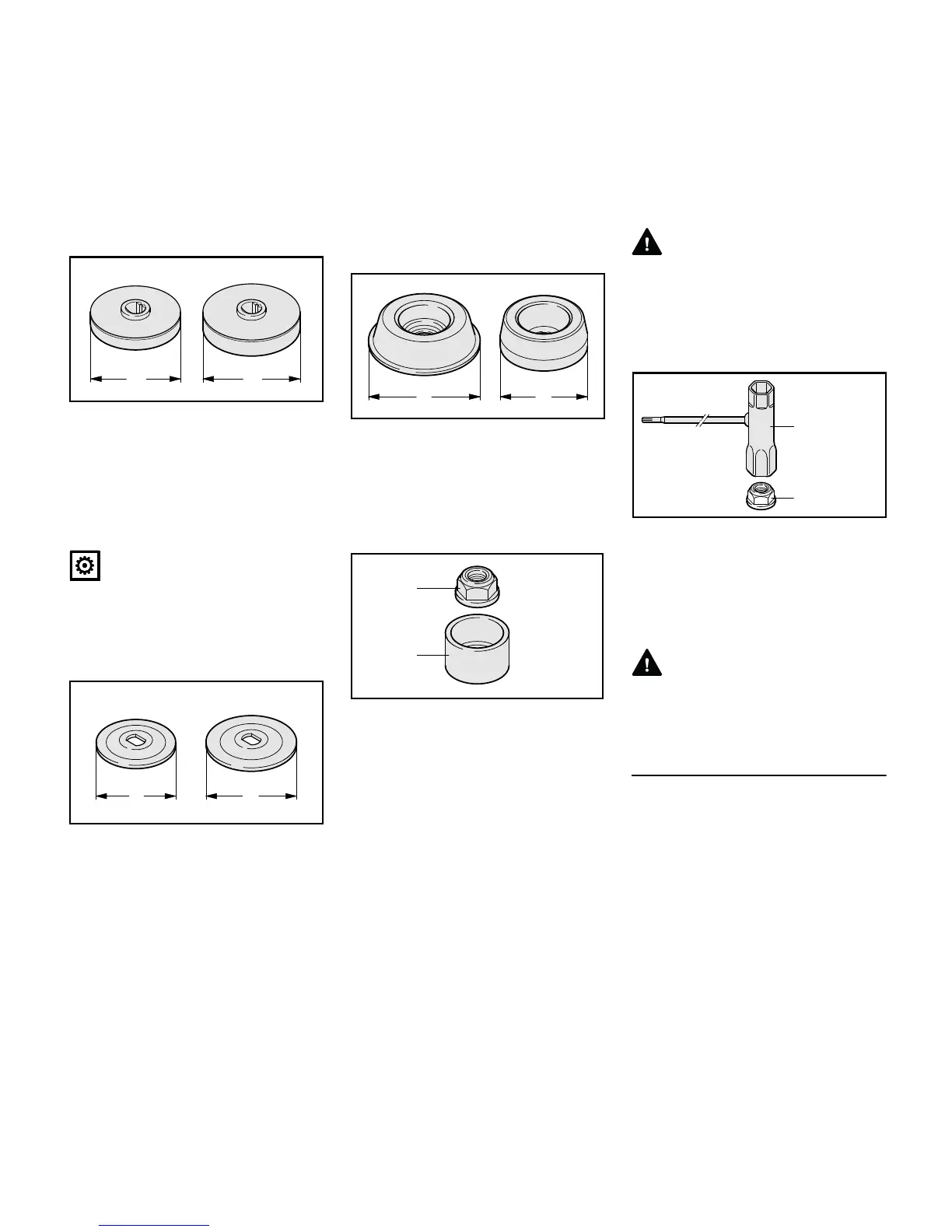

Disque de pression
– Version de diamètre A = 60 mm
(2,4 po) pour la fixation de têtes
faucheuses et de couteaux à herbe.
– Version de diamètre A = 65 mm
(2,6 po) pour la fixation de
couteaux à taillis, de couteaux de
broyage et de scies circulaires.
AVIS
Pour la fixation de tous les outils de
coupe, il est indispensable que le disque
de pression soit monté sur le réducteur.
Rondelles de pression
– Version de diamètre A = 60 mm
(2,4 po) pour la fixation de
couteaux à taillis et de scies
circulaires.
– Version de diamètre A = 70 mm
(2,8 po) pour la fixation de
couteaux à taillis et de couteaux de
broyage.
Bol glisseur, anneau de protection et
écrou
– Bol glisseur (1) de diamètre
A = env. 80 mm (3,2 po) pour
couteaux à herbe
– Bol glisseur (2) de diamètre
A = env. 63 mm (2,5 po) pour scies
circulaires
– Anneau de protection (3) pour
couteau à taillis et couteau de
broyage
Ces pièces ont respectivement la même
fonction :
– elles protègent l'écrou (4) et le
filetage de l'arbre contre l'usure ;
– elles empêchent que l'outil de
coupe métallique touche le sol ;
– les bols glisseurs permettent à l'outil
de coupe de glisser juste au-dessus
du sol ;
AVERTISSEMENT
en cas d'usure du bol glisseur et de
l'anneau de protection, ces pièces
doivent impérativement être remplacées
à temps.
Écrou et clé universelle
Les outils de coupe métalliques sont
fixés et bloqués sur le réducteur par
l'écrou (4).
N Pour faire tourner, desserrer et
serrer l'écrou (4), utiliser la clé
multiple (5).
AVERTISSEMENT
S'il tourne facilement sur le filetage,
l'écrou doit être remplacé.
Nettoyage du réducteur et des pièces de
fixation de l'outil de coupe
Contrôler régulièrement, et à l'occasion
d'un changement d'outil de coupe, si le
réducteur et son voisinage, la zone
intérieure du déflecteur empêchant
l'enroulement de l'herbe et les pièces de
fixation de l'outil de coupe ne sont pas
encrassés. Les nettoyer si nécessaire,
en procédant comme suit :
