0478 201 9916 A - PL
304
7.1 Zamontowanie kanału
wyrzutowego
● Urządzenie zasadnicze (A)
ustawić w położeniu montażowym
pokazanym na rysunku.

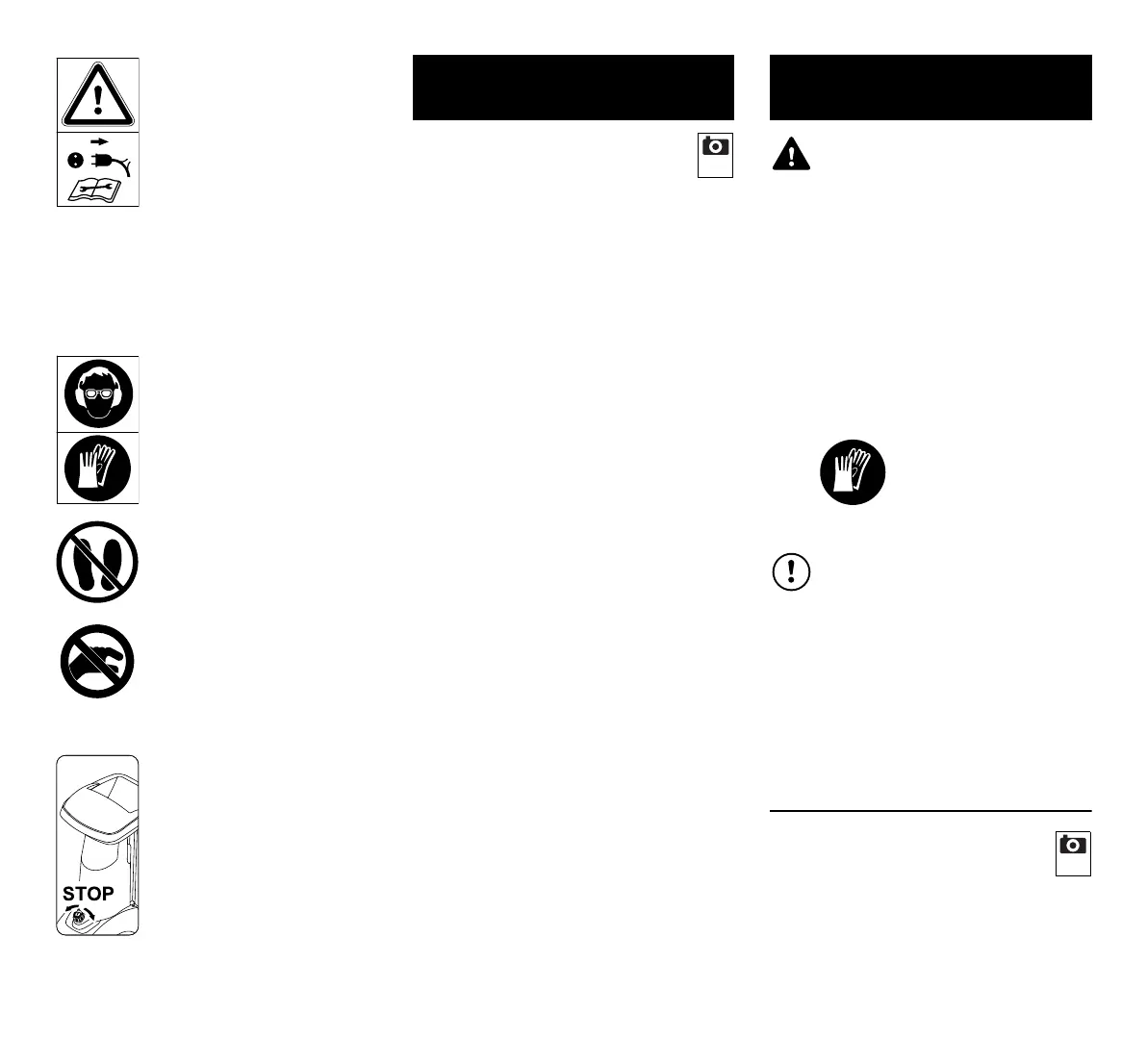

Niebezpieczeństwo
zranienia!
Przed rozpoczęciem prac
przy narzędziu tnącym,
czynności konserwacyjnych
lub czyszczenia, przed
sprawdzaniem, czy przewód
przyłączeniowy nie jest
splątany lub uszkodzony,
oraz przed pozostawieniem
urządzenia należy wyłączyć
silnik elektryczny i odłączyć
przewód sieciowy od
urządzenia.
Założyć nauszniki ochronne!
Założyć okulary ochronne!
Założyć rękawice ochronne!
Niebezpieczeństwo
zranienia!
Nie wchodzić na
urządzenie.
Niebezpieczeństwo
zranienia!
Nie wkładać rąk, innych
części ciała lub odzieży do
leja wsadowego lub kanału
wyrzutowego.
Przełącznik znajduje się na
przedniej stronie
urządzenia. W celu
wyłączenia urządzenia
należy obrócić czarne
pokrętło przełącznika.
6. Wyposażenie
standardowe
Poz. Nazwa Liczba
A Urządzenie zasadnicze 1
B Lej wsadowy ATO 400 1
C Prawy stelaż rurowy 1
D Lewy stelaż rurowy 1
E Przedłużenie wyrzutu 1
F Prowadnica blaszana 1
G Blaszana osłona wyrzutu 1
H Oś 1
I Koło2
J Kołpak koła2
K Zatyczka 2
L Nóżka podporowa 2
M Śruba Torx
M8x40
2
N Pierścień osadczy 2
O Śruba Torx
P5x20
6
P Śruba z łbem grzybkowym
M6x16
1
Q Śruba Torx
M6x16
2
R Nakrętka M6 3
S Narzędzie montażowe 1
T Śruba z łbem
sześciokątnym
M14x130
1
• Instrukcja obsługi 1
2
7. Przygotowanie urządzenia
do pracy
Niebezpieczeństwo zranienia!
Przed montażem rozdrabniacza
ogrodowego należy dokładnie
zapoznać się z rozdziałem „Zasady
bezpiecznej pracy” (Ö 4.) i
przestrzegać wszystkich
wskazówek dotyczących
bezpieczeństwa.
Aby uniknąć uszkodzenia
urządzenia, wszystkie połączenia
należy dokręcać odpowiednimi
momentami podanymi w rozdziale
„Przygotowanie urządzenia do
pracy” (Ö 7.).
Czynności należy
wykonywać w
rękawicach. Powinna być
zamontowana osłona
noży. (Ö 7.5)
Zabezpieczać urządzenie przed
uszkodzeniami!
Podczas przestawiania urządzenia
zasadniczego do położenia
montażowego pokazanego na
rysunku należy uważać, aby nie
uszkodzić (nie odłączyć) przewodu
przyłączeniowego.
Przed przełożeniem urządzenia
należy podłożyć karton, aby
uchronić je przed zadrapaniem.
3
