0478 201 9916 A - FR
74
7.1 Montage du canal d’éjection
● Retourner l’appareil de base (A)
dans la position de montage
comme illustré sur la figure.
1 Montage de la rallonge d’éjection
● Accrocher la rallonge d'éjection (E) par
le haut avec le crochet (1) dans
l'ouverture du carter (2), la tourner vers
le bas et enfoncer le support (3)
latéralement.
● Mettre en place les vis (O) et les serrer
à un couple de 1 - 2Nm.
2 Montage du déflecteur
● Mettre en place le déflecteur (F).
Veiller à ce que les guidages au niveau
du déflecteur (4) correspondent
exactement aux guidages de la rallonge
d’éjection (5).
● Mettre en place la vis (P) et la serrer à
l'aide de l'écrou (R).
● Mettre en place les vis (O) et les serrer
à un couple de 1 - 2Nm.
3 Montage du canal d’éjection
● Mettre en place le canal d’éjection (G).
● Mettre en place les vis (O) et les serrer
à un couple de 1 - 2Nm.
● Mettre en place les vis (Q) et les serrer
à l'aide des écrous (R).
En ajustant les vis, il est possible de
rectifier les tensions éventuelles au
niveau du canal d’éjection.
7.2 Montage du châssis
● Retourner l’appareil de base (1)
dans la position de montage
illustrée sur la figure.

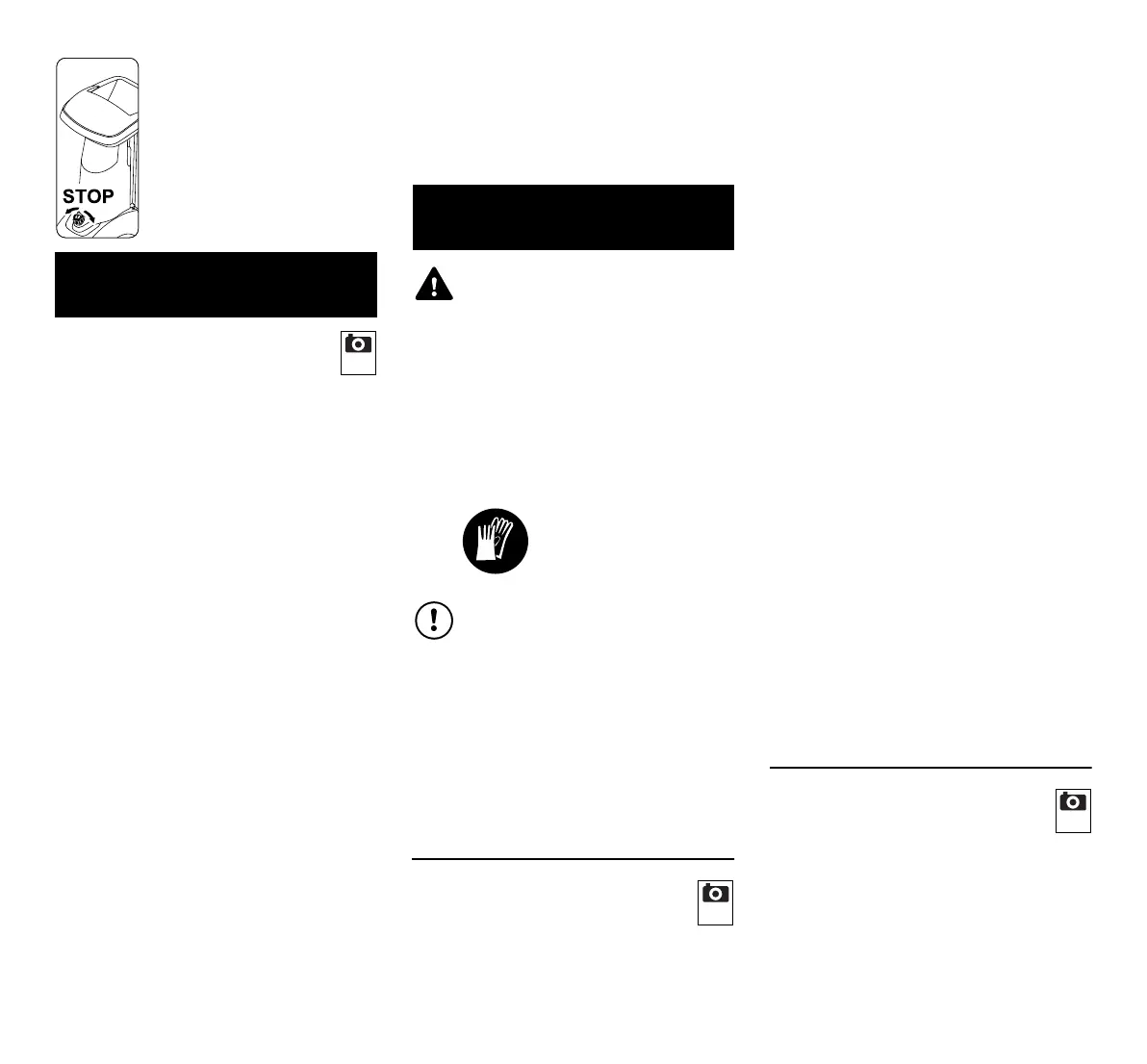

L’interrupteur de
marche- / arrêt se trouve sur
la face avant de l’appareil.
Pour arrêter l’appareil, tour-
ner le bouton rotatif noir de
l’interrupteur de
marche- / arrêt.
6. Contenu de l’emballage
Rep. Désignation Qté
A Appareil de base 1
B Entonnoir de remplissage
ATO 400
1
C Support de roue droite 1
D Support de roue gauche 1
E Rallonge d’éjection 1
F Déflecteur 1
G Tôle d'éjection 1
H Axe 1
I Roue 2
J Enjoliveur 2
K Bouchon 2
L Pied 2
M Vis Torx
M8x40
2
N Circlip 2
O Vis Torx
P5x20
6
P Vis à tête bombée
M6x16
1
Q Vis Torx
M6x16
2
R Écrou M6 3
2
S Outil de montage 1
T Vis à six pans
M14x130
1
• Manuel d’utilisation 1
7. Préparation de l’appareil
Risque de blessures !
Avant le montage du broyeur, lire
attentivement le chapitre
« Consignes de sécurité » (Ö 4.) et
respecter toutes les instructions
relatives à la sécurité.
Pour éviter d’endommager
l’appareil, respecter impérativement
tous les couples de serrage
indiqués dans le chapitre
« Préparation de l’appareil » (Ö 7.).
Porter notamment des
gants. Le cache-
couteaux doit être
monté. (Ö 7.5)
Éviter tout endommagement de
l’appareil !
En inclinant l’appareil de base pour
le placer dans la position de
montage indiquée sur la figure,
veiller à ce que le câble de
raccordement ne soit pas
endommagé (coincé).
Protéger l’appareil des rayures en
plaçant un carton dessous avant de
le changer de position.
Rep. Désignation Qté
3
4
