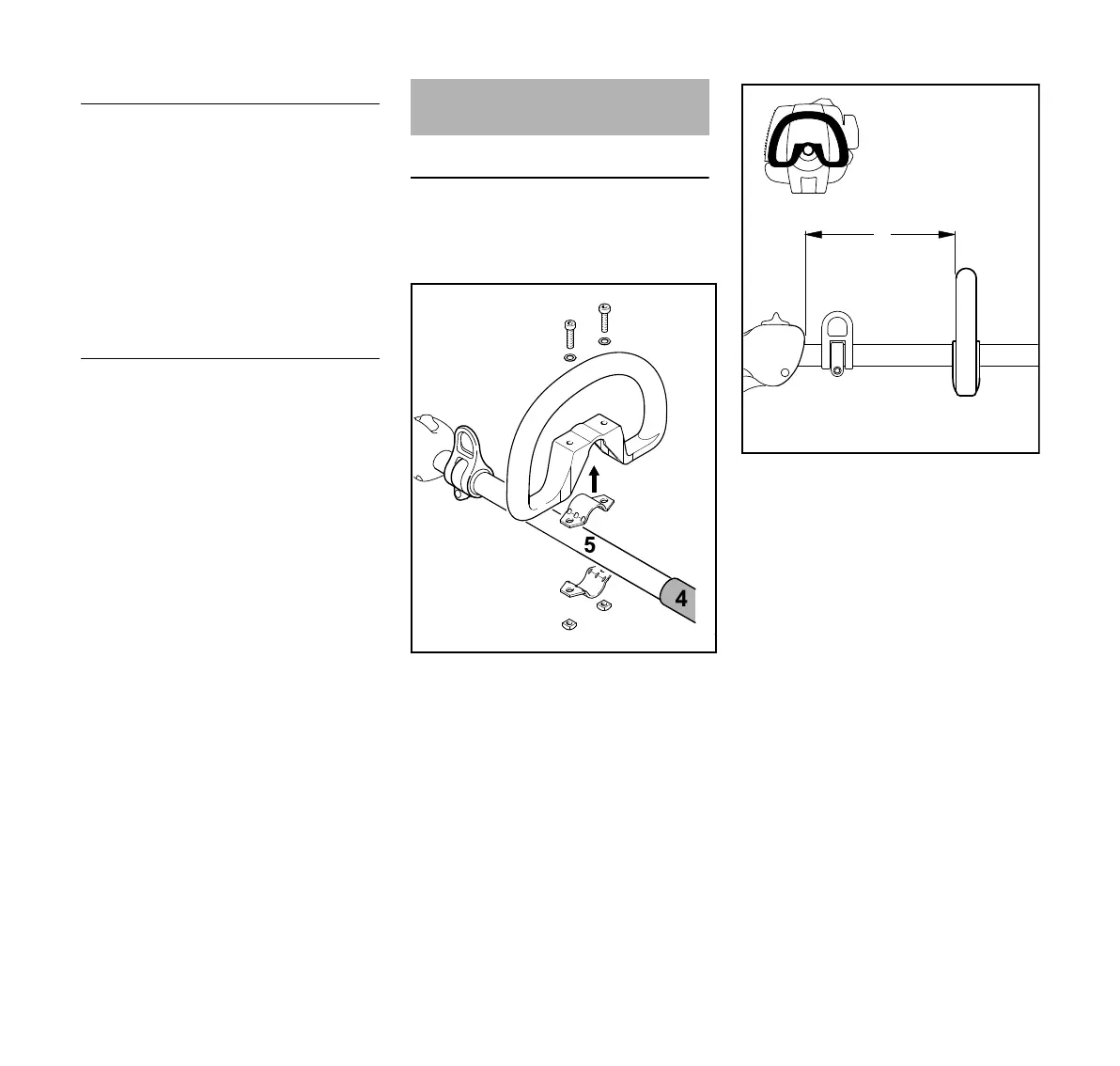

Montaje del mango tórico
Necesario en la versión con tubo de
mando largo y barra de corte ajustable
de 135° (no en la HL 100 K).
N Coloque la abrazadera (1) en el
mango tórico (2) y coloque estas
dos piezas contra el tubo de
mando (5) entre la argolla de
transporte (3) y la manguera (4).
N Coloque la abrazadera (6) contra el
tubo de mando.
N Alinee los agujeros.
N Inserte los tornillos (7) con
arandelas (8).
N Instale las tuercas cuadradas (9) y
atornille a fondo los tornillos.
N Alinee el mango tórico (2) y
colóquelo en la posición más
cómoda.
La distancia (A) no debe exceder de
55 cm (21,6 pulg). Se recomienda una
distancia de aprox. 35 cm (13,8 pulg).
N Apriete los tornillos firmemente.
Accesorio
1)
No debe instalarse en las versiones
con el tubo de mando corto (HL 95
KHL 100 K)
2)
El mango tórico es necesario en las
versiones con tubo de mando largo
(HL 95, HL 100)
3)
No requiere el mango tórico
Aplicación
FCS
1) 2)
Cortabordes
FH
1) 2)
Motoguadaña
HL 0° Cortasetos de
alcance largo
HL 135°
3)
Cortasetos de
alcance largo
HT
1)
Podadores de varilla
BF
1) 2)
Púas ganzúas
KB (4601)
1) 2)
Cepillo barredor
KW (4601)
1) 2)
Barredora
PowerSweep
