HL 100, HL 100 K
español / EE.UU
62

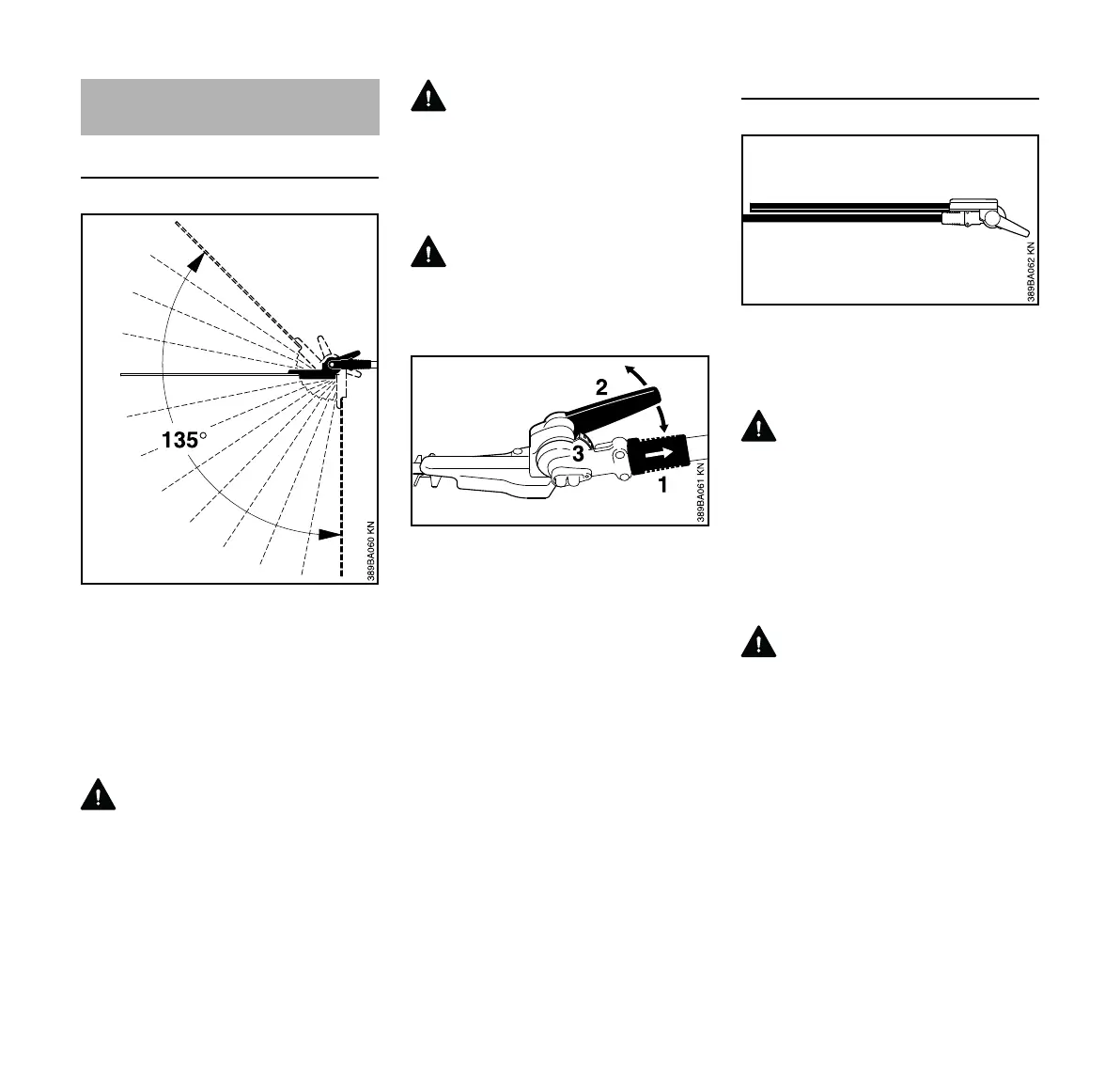

Versión de 135°
El ángulo de la barra de corte puede
ajustarse hacia arriba en 4 pasos de 0°
(recta) a 45°, y hacia abajo en 8 etapas
de 0° a 90° (hacia abajo en ángulo
recto). Por lo tanto, hay 13 posiciones
posibles de trabajo.
También hay una posición especial de
transporte para la barra de corte.
ADVERTENCIA
Para reducir el riesgo de lesiones,
realice el ajuste sólo cuando las
cuchillas están paradas y el motor está
a marcha en vacío.
ADVERTENCIA
La caja de engranajes está caliente
durante el funcionamiento de la
máquina. Para reducir el riesgo de
lesiones por quemaduras, no toque la
caja de engranajes.
ADVERTENCIA
Para reducir el riesgo de lesionarse,
nunca toque las cuchillas al hacer
ajustes.
N Tire hacia atrás del manguito
deslizante (1) y use la palanca (2)
para ajustar la unión en uno o varios
orificios.
N Suelte el manguito deslizante (1) y
asegúrese que el pasador se
enganche en el cuadrante (3).
El manguito deslizante queda a tope
contra la caja cuando el pasador está
correctamente enganchado (después
de hacer el ajuste).
Posición de transporte
La barra de corte puede plegarse contra
el tubo de mando y fijarse en esa
posición para reducir el espacio
requerido para transporte.
ADVERTENCIA
Para reducir el riesgo de lesiones,
siempre apague el motor – control
deslizante en la posición STOP o
interruptor de parada en 0 – y coloque
la funda antes de mover la barra de
corte a la posición de transporte o de la
posición de transporte a la de trabajo
normal.
ADVERTENCIA
La caja de engranajes está caliente
durante el funcionamiento de la
máquina. Para reducir el riesgo de
lesiones por quemaduras, no toque la
caja de engranajes.
Ajuste de la barra de corte
