60
español / EE.UU
HT
1 Cadena de sierra Oilomatic
2 Barra guía
3 Tanque de aceite
4 Tapa de llenado de aceite
5 Cubierta de la rueda dentada de la
cadena
6 Gancho
7 Protector de cadena (funda)
8 Rueda dentada de la cadena
9 Tensor de cadena
Definición
1. Cadena de sierra Oilomatic.
Cadena cerrada formada por corta-
dores, amarras y eslabones impul-
sores.
2. Barra guía.
Sirve de soporte y de guía de la
cadena de sierra.
3. Tanque de aceite.
Tanque que contiene el aceite lubri-
cante de la cadena.
4. Tapa de llenado de aceite.
Para tapar el tanque de aceite.
5. Cubierta de la rueda dentada de
la cadena.
Cubre y protege la rueda dentada.
6. Gancho.
Para enganchar ramas con la
máquina con el fin de apartarlas del
camino.
7. Protector de cadena (funda).
Cubre la cadena para transportarla
y durante los períodos de inactivi-
dad.
8. Rueda dentada de la cadena.
Una rueda con dientes que impulsa
la cadena de sierra.
9. Tensor de cadena.
Permite el ajuste preciso de la ten-
sión de la cadena.

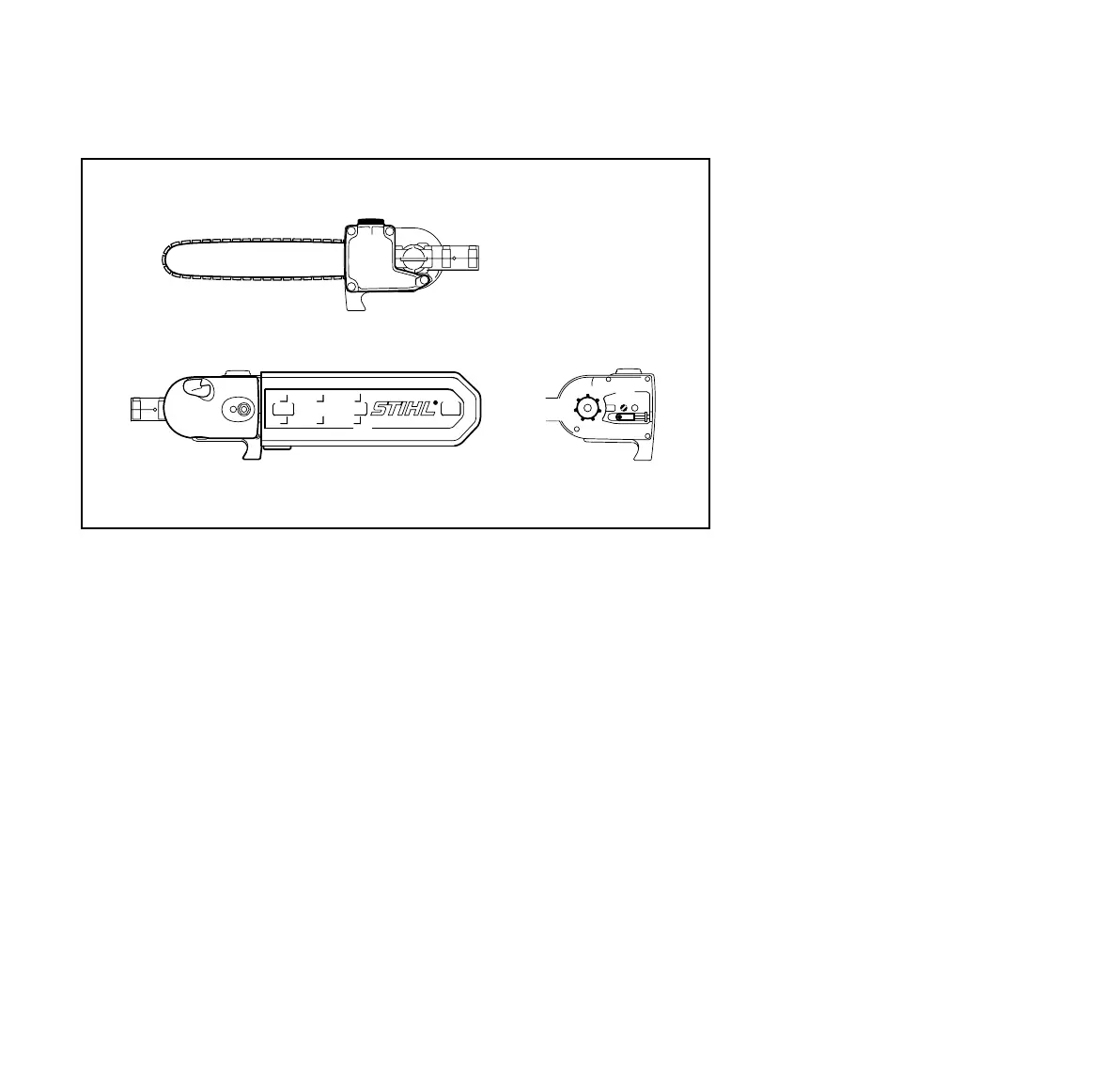

Piezas y controles
402BA025 KN
8
9
7
6
5
4
3
2
1
