82
español / EE.UU
HT 70, HT 75
: Quite cuidadosamente las piezas
del resorte viejo de la tapa del
arrancador y del rotor de la cuerda.
: Introduzca el resorte de rebobinado
nuevo en el rotor de la cuerda y, al
mismo tiempo, coloque la espiral
exterior del resorte en la hendidura
del rotor – el alambre retenedor se
suelta durante este proceso.
Si el resorte se sale y se desenrolla,
colóquelo nuevamente en sentido
contrahorario, empezando en el
exterior y avanzando hacia adentro.
: Pase a la sección "Instalación del
rotor de la cuerda".
Instalación del rotor de la cuerda con
resorte de rebobinado
: Retire cuidadosamente del emba-
laje el nuevo rotor con resorte de
rebobinado. El resorte de rebobi-
nado puede saltarse si no se pro-
cede con cuidado –riesgo de lesio-
nes.
: Lubrique el resorte con algunas
gotas de aceite sin resina -- vea
"Accesorios especiales".
: Pase a la sección "Instalación del
rotor de la cuerda".
Instalación del rotor de la cuerda

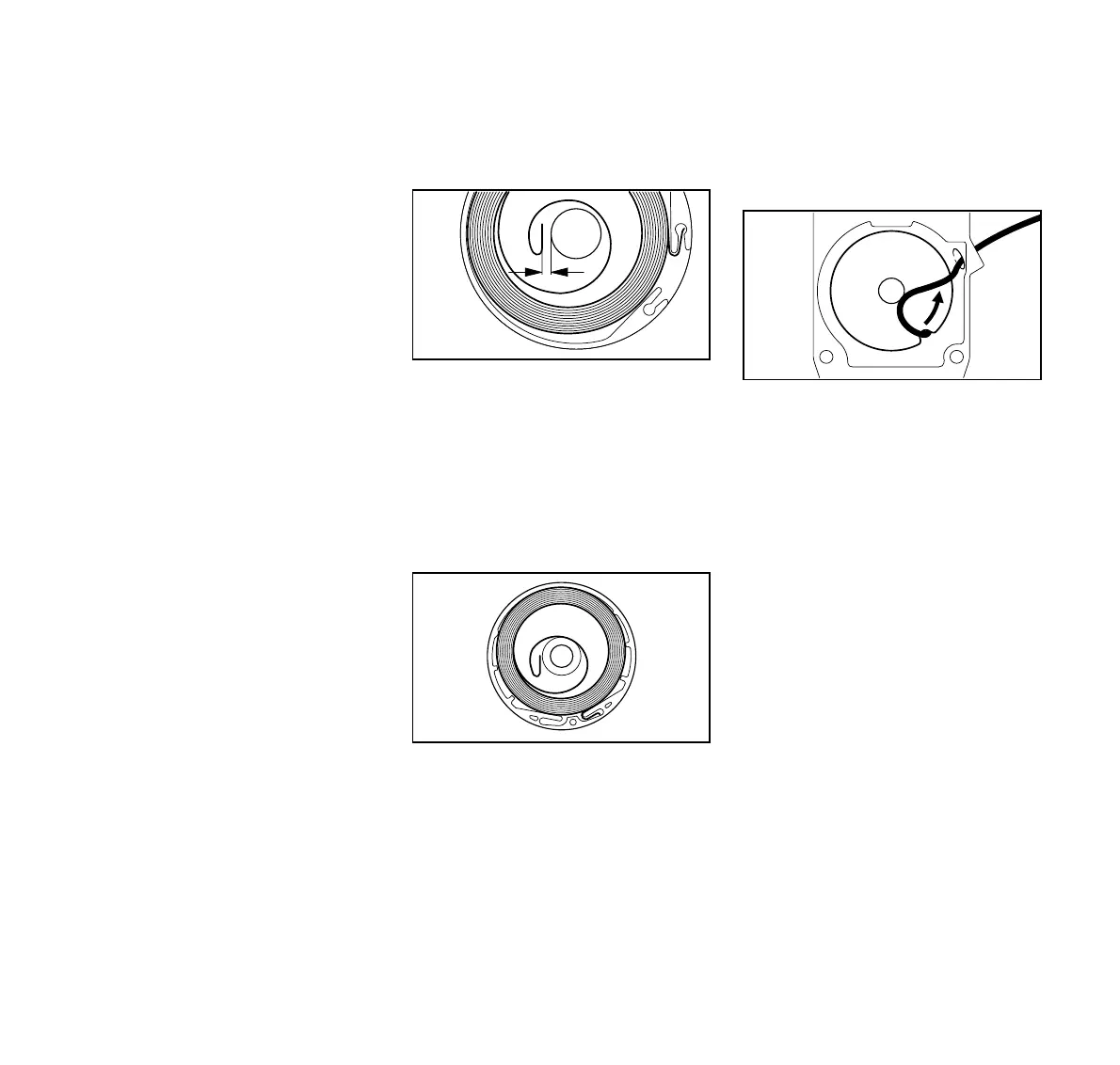

: Compruebe la dimensión a de la
espiral interior del resorte y doble el
resorte ligeramente, de ser necesa-
rio.
: Cubra la cavidad del cojinete del
rotor de la cuerda con aceite sin
resina – vea "Accesorios especia-
les".
: Deslice el rotor en el poste del
arrancador–
gírelo hacia uno y otro lado para
engranar la espiral terminal d(8) del
resorte de rebobinado.
: Inserte el tornillo (5) y apriételo bien
firme.
: Pase a "Tensado del resorte de
rebobinado".
Tensado del resorte de rebobi-
nado
: Forme un bucle con la cuerda de
arranque sin envolver y utilícelo
para girar el rotor seis revoluciones
completas en sentido contrahorario.
Sostenga el rotor inmóvil – ende-
rece la cuerda – suelte el rotor –
suelte la cuerda lentamente de
modo que se enrolle en el rotor.
: Revise la tensión del resorte:
– El mango de arranque debe quedar
firmemente sentado en el buje guía
de la cuerda.
Si el mango cae hacia un lado: Dele
una vuelta adicional al rotor de la
cuerda para aumentar la tensión del
resorte.
– Cuando la cuerda de arranque se
extiende completamente, debe ser
posible girar el rotor media vuelta
adicional. En caso contrario, el
resorte está sobretensado y podría
romperse. Quítele una vuelta de la
cuerda al rotor.
: Pase a "Instalación de la tapa del
arrancador".
a
389BA029 KN
a = 2mm
(0.08 in)
8
392BA025 KN
392BA044 KN
