90
español / EE.UU
HT 70, HT 75
1= Manguera de mango (HT 70)
2= Tubo de mando fijo (HT 70)
3= Argolla de transporte
4= Control deslizante
5= Bloqueo del gatillo de aceleración
6= Gatillo de aceleració
7= Casquillo de la bují
8= Cubierta del filtro de aire
9= Apoyo de la máquina
10= Cadena de sierra Oilomatic
11= Barra guía
12= Tanque de aceite
13= Barra guía
14= Tubo de mando telescópico (HT 75)
15= Tornillo de fijación (HT 75)
16= Cubierta de la rueda dentada
de la cadena
17= Gancho
18= Protector de cadena
19= Rueda dentada de la cadena
20= Tensor de la cadena
21= Tanque de combustible
22= Tapa de llenado de combustible
23= Mango de arranque
24= Bomba de combustible
25= Palanca del estrangulador
26= Tornillo de ajuste de ralentí
27= Silenciador (con chispero*)
# Número de serie
* vea “Guía para el uso de este
manual”

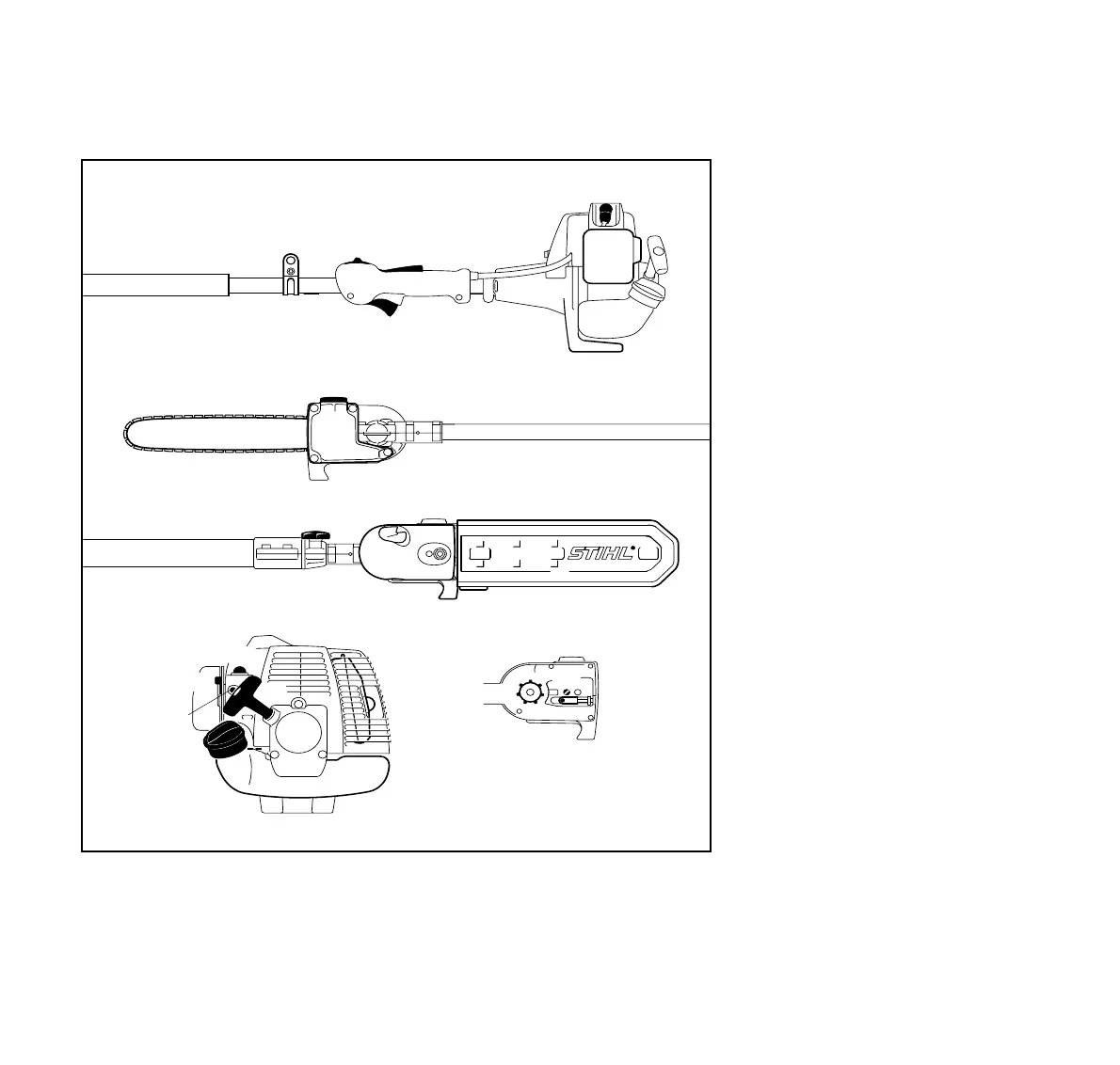

Piezas y controles
18
#
1
14
2
3
390BA051 KN
4
6
7
5
8
17
15
21
22
23
24
25
26
27
9
12
13
11
10
16
19
20
