El manguito de caucho protege al tubo
de mando contra el desgaste causado
por el contacto con las correas de la
barredora.
Un manguito desgastado debe susti-
tuirse de la manera siguiente:
: Saque los tambores barredores.
Vea "Sustitución de los tambores
barredores".
: Retire la caja de engranajes. Vea
"Retiro de la caja de engranajes".
: Extraiga el manguito desgastado de
la caja de engranajes.
: Coloque un manguito nuevo
empujándolo sobre la caja de
engranajes.
: Instale la caja de engranajes. Vea
"Instalación de la caja de engrana-
jes".
: Instale los tambores barredores.
Vea "Montaje de los tambores
barredores".
: Enderece los extremos del pasador
hendido y después sáquelo.
: Tire del tambor barredor para
sacarlo del eje.
: Inspeccione la caja de engranajes
para ver si hay indicios de aceite. Si
encuentra alguna fuga, solicite al
concesionario STIHL que revise la
caja de engranajes.
: Repita el procedimiento anterior en
el otro lado.
: Suelte el tornillo de fijación (1).
: Tire de la caja de engranajes (2)
para sacarla del tubo de mando (3).

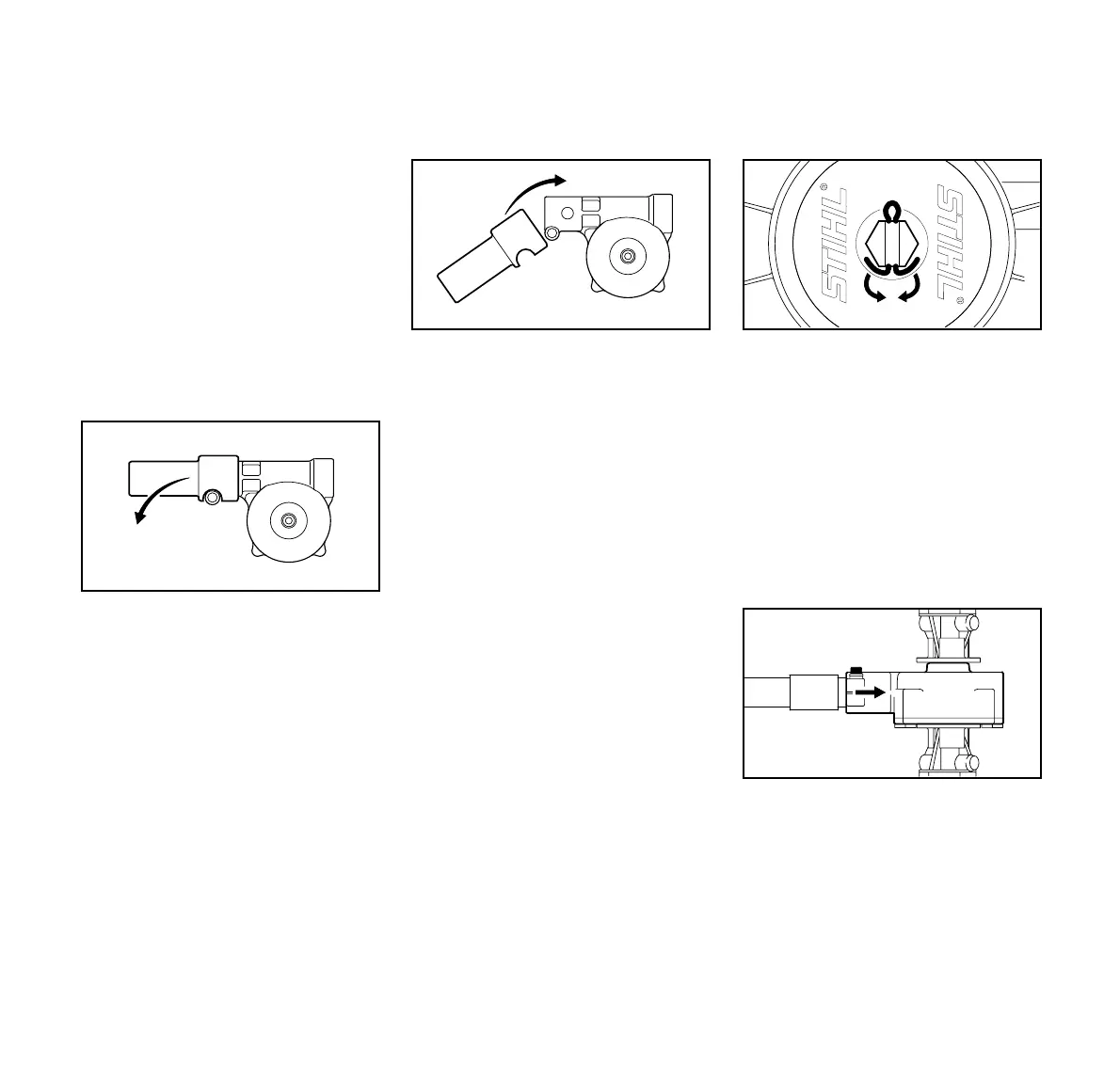

Sustitución del manguito de
caucho
223BA032 KN
223BA033 KN
Retiro de la caja de
engranajes
223BA022 KN
3
223BA015 KN
1
2
