122
s

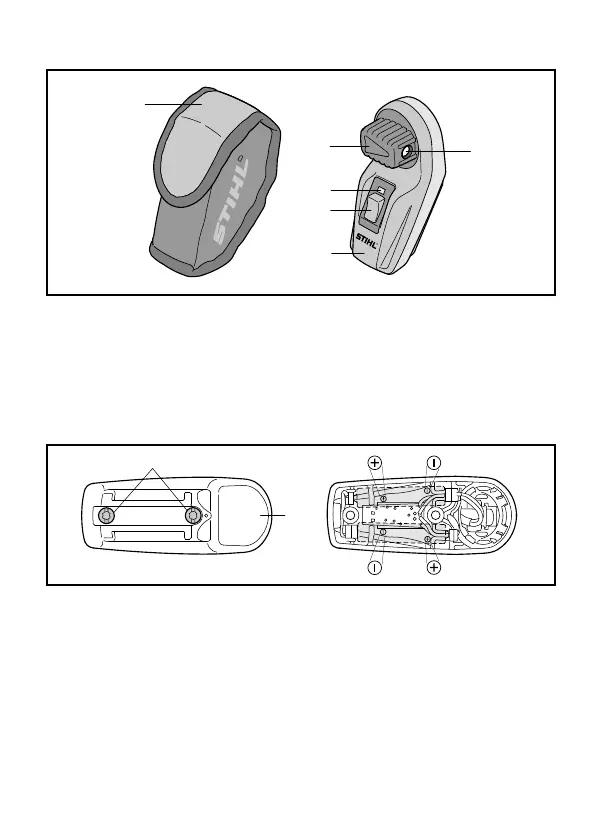

Dôležité konštrukčné diely
Vloženie batérií
Batérie sú obsiahnuté v rozsahu dodávky a uložené v taške 1.
: Vyskrutkujte skrutky (10) do jednej roviny s hornou hranou polovice
krytu a vyberte polovicu krytu (11)
: Nasaďte batérie podľa zobrazenej polarity (+ a -)
: Polovice krytu znova nasaďte a skrutky utiahnite
1 Taška 4 Kontrolka (ZAP/VYP)
2 Laser 2 v 1 5 Regulačný gombík
3 Tlačidlo (ZAP/VYP) 6 Laserová dióda a optika
684BA040 KN
1
2
3
4
5
6
10
11
684BA037 KN
