h

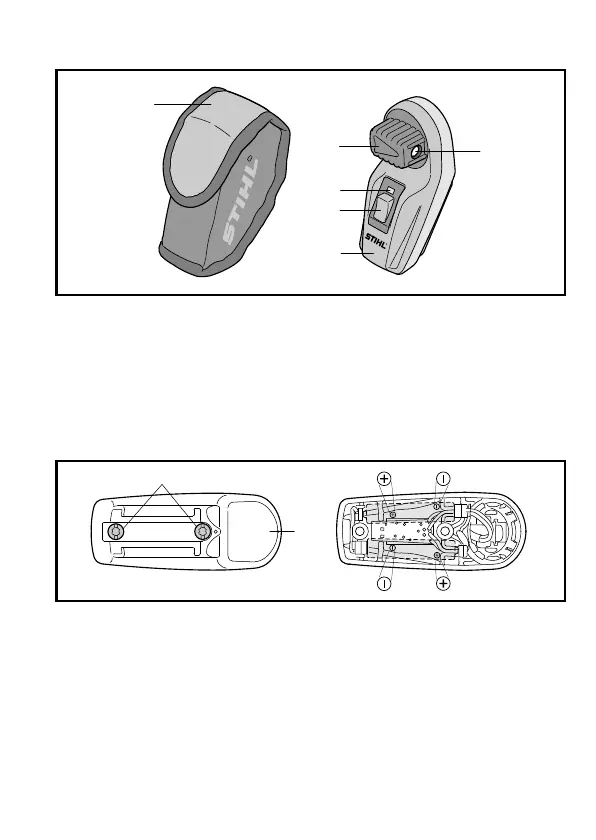

Važni ugradbeni dijelovi
Umetnuti baterije
Opseg isporuke sadrži baterije koje su smještene u džepu/torbi 1.
: odvrnuti vijke (10) u svezi s gornjim rubom/bridom polovice kućišta
i skinuti polovicu kućišta (11)
: baterije umetnuti u skladu s prikazanim polaritetom (+ i -)
: ponovno postaviti polovicu kućišta i pritegnuti vijke
1 džep 4 kontrolna svjetiljka
(uključeno/isključeno)
2 laser 2-u-1 5 zakretna ručka
3 tipka (uključeno/isključeno) 6 laserska dioda i optika
684BA040 KN
1
2
3
4
5
6
10
11
684BA037 KN
