Stihl MS 170 User Manual

92
español / EE.UU
MS 170, MS 180, MS 180 C

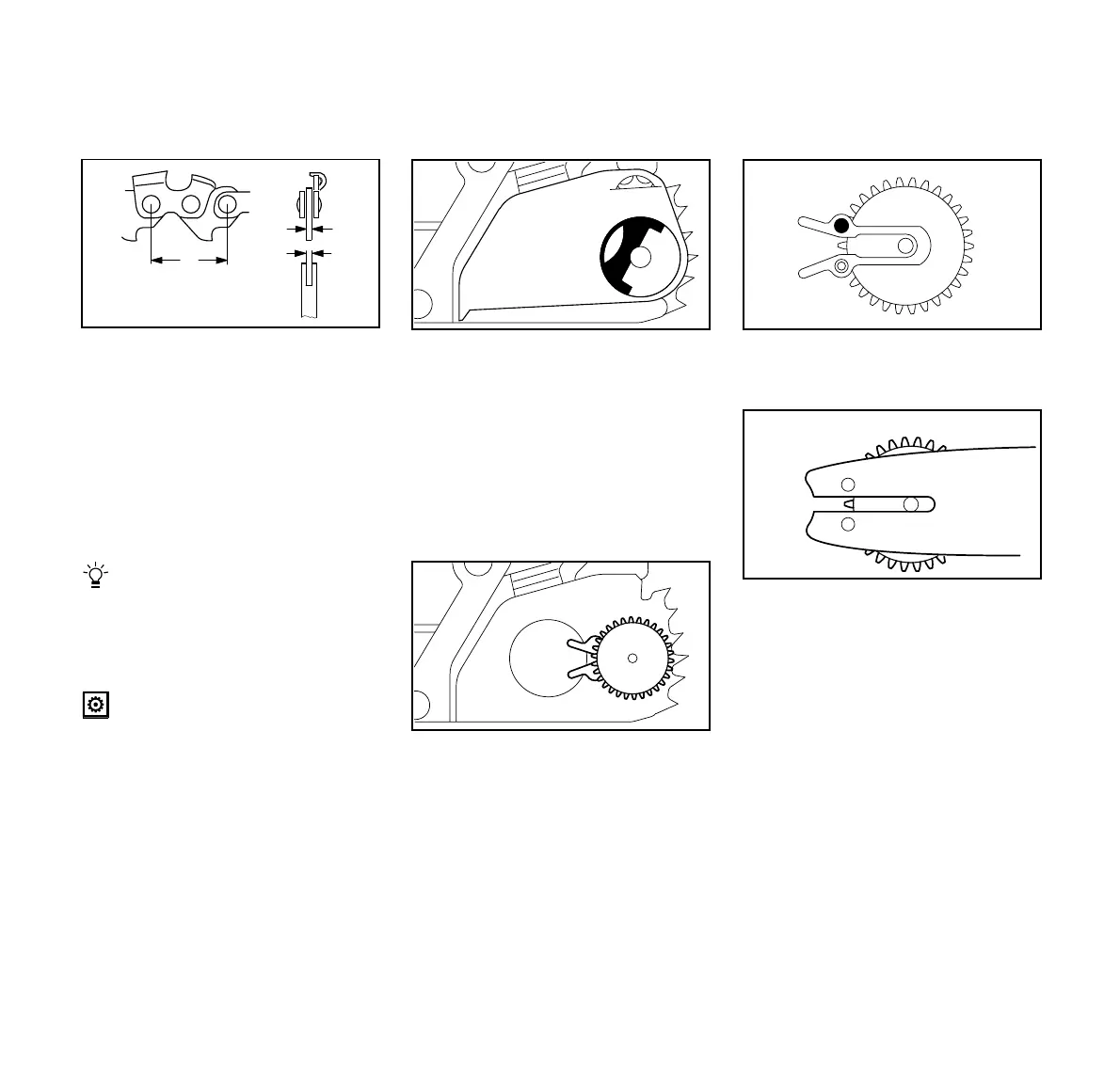

En esta motosierra se pueden usar
cadenas de pasos diferentes, depen-
diendo de la rueda dentada de la
cadena (vea las “Especificaciones”):
El paso de la cadena (1) debe coincidir
con el paso de la rueda dentada y la
barra guía (para Rollomatic). El tamaño
del eslabón impulsor (2) debe coincidir
con el ancho de la ranura de la barra (3).
El paso viene marcado en la rueda
dentada y la barra guía en pulgadas
(por ejemplo, 3/8 ó 0,325). El ancho
de la ranura viene marcado en la
barra guía en milímetros (por ejem-
plo 1,6).
Si en una misma máquina se usan
componentes cuyos pasos o tama-
ños de eslabón impulsor no coinci-
den, es posible que se dañen
permanentemente después de un
período breve de funcionamiento.
: Tire de la manija articulada (4) de
modo que se trabe en su lugar.
: Gire la tuerca mariposa (5) en sen-
tido contrahorario hasta que cuel-
gue suelta en la cubierta de la rueda
dentada (6).
: Quite la cubierta de la rueda
dentada.
: Retire el engranaje tensor (7) e
inviértalo.
: Saque el tornillo (8).
: Coloque el engranaje tensor (7)
contra la barra guía (9).
Montaje de la barra y la
cadena
(Tensor rápido de la cadena)
001BA105 KN
1
2
3
a
t = a : 2
6
140BA000 KN
4
5
7
140BA001 KN
8
140BA002 KN
7
9
140BA003 KN

Stihl MS 170 Specifications

General

Idle speed	- RPM
Chain pitch	3/8 \
Blade length	350 mm
Product color	Black, Orange, White
Automatic oiling	Yes
Oil tank capacity	0.145 L
Fuel tank capacity	0.25 L
Engine displacement	30.1 cm³
Engine power	1.7 hp
Power source	Gasoline

Weight and Dimensions

Weight	3900 g
