Stihl MS 192 TC User Manual

MS 192 T, MS 192 TC
español / EE.UU
98

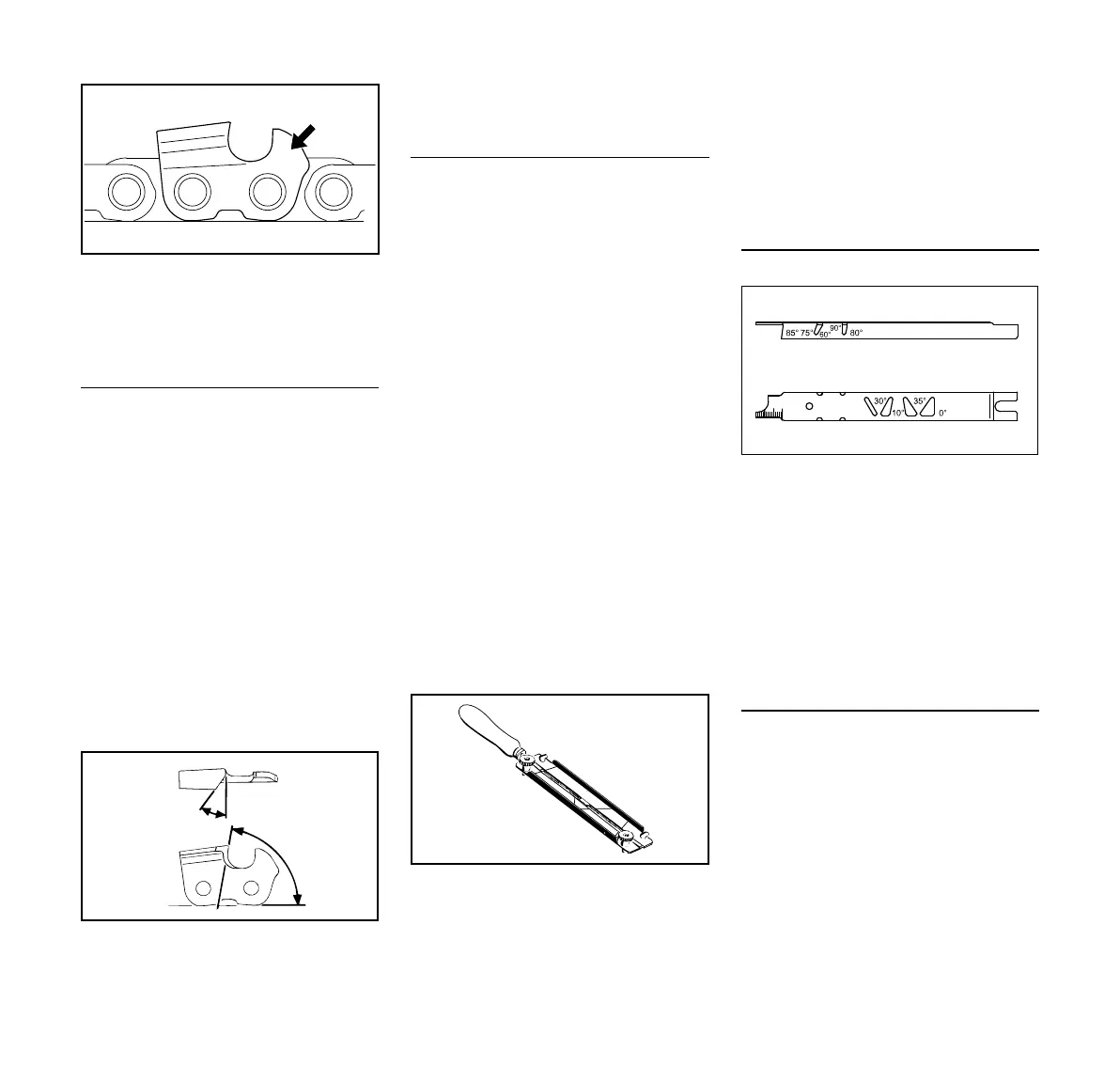

El paso de la cadena (a) está marcado
en el extremo de calibrador de
profundidad de cada cortador.
Utilice únicamente limas de afilado
especiales para cadenas de
aserrado. Las limas de otros tipos
tienen forma y patrón de corte
incorrectos.
Seleccione el diámetro de la lima según
el paso de la cadena – consulte la tabla
de "Herramientas de afilado".
Debe respetar ciertos ángulos cuando
afile el cortador de la cadena.
A Angulo de limado
B Angulo de placa lateral
Los ángulos A y B que se especifican se
obtienen automáticamente si se usan
las limas o herramientas afiladoras que
se recomiendan y si se usan los ajustes
correctos.
Los ángulos deben ser iguales en todos
los cortadores. Si los ángulos son
desiguales: La cadena funcionará
irregularmente, no en línea recta, se
desgastará rápidamente y, por último,
se romperá.
Como estos requisitos pueden
cumplirse solamente después de una
práctica constante y suficiente:
N Use un portalima
Se debe usar un portalima para afilar
manualmente la cadena (vea la tabla
"Herramientas de afilado"). Los ángulos
de rectificación correctos están
marcados en el portalima.
Para comprobar los ángulos
Utilice un calibrador de rectificación
STIHL (accesorio especial – vea la tabla
"Herramientas de afilado"). Esta es una
herramienta universal para revisar los
ángulos de rectificación y de la placa
lateral, el ajuste de los calibradores de
profundidad, el largo de los cortadores y
la profundidad de la ranura. Además,
limpia la ranura de la espada y los
agujeros de entrada de aceite.
Rectificación correcta
N Elija las herramientas de afilado
según el paso de la cadena.
N Sujete la espada en un tornillo de
banco, de ser necesario.
N Trabe la cadena – empuje el
protector de la mano hacia
adelante.
Marca (a) Paso de cadena
pulg mm
1/4 ó 1 1/4 6,35
P, PM ó 6 3/8 P 9,32
325 o 2 0.325 8,25
3/8 ó 3 3/8 9,32
404 ó 4 0.404 10,26
689BA027 KN
a
A
B
689BA021 KN
Tipo de cadena Angulo (°)
AB
Rapid Micro (RM) 30 75
Rapid Super (RS) 30 60
Picco Micro (PM) 30 75
Rapid Micro X (RMX,
cadena para corte en
paralelo)
10 75
Rapid Micro X (RMX,
cadena para corte en
paralelo)
10 75
Formas de cortadores
Micro = Semicincelado
Super = Cincelado completo
689BA025 KN
001BA203 KN

Stihl MS 192 TC Specifications

General

Engine Displacement	30.1 cm³
Fuel Capacity	0.27 L
Chain Oil Capacity	0.22 L
Chain pitch	3/8" P
Oilomatic saw chain type	Picco Micro Mini 3 (PMM3)
Power Output	1.3 kW
Guide Bar Length	30-35 cm
Guide bar lengths (recommended)	30-35 cm
