Stihl MS 192 TC User Manual

MS 192 T, MS 192 TC
español / EE.UU
95

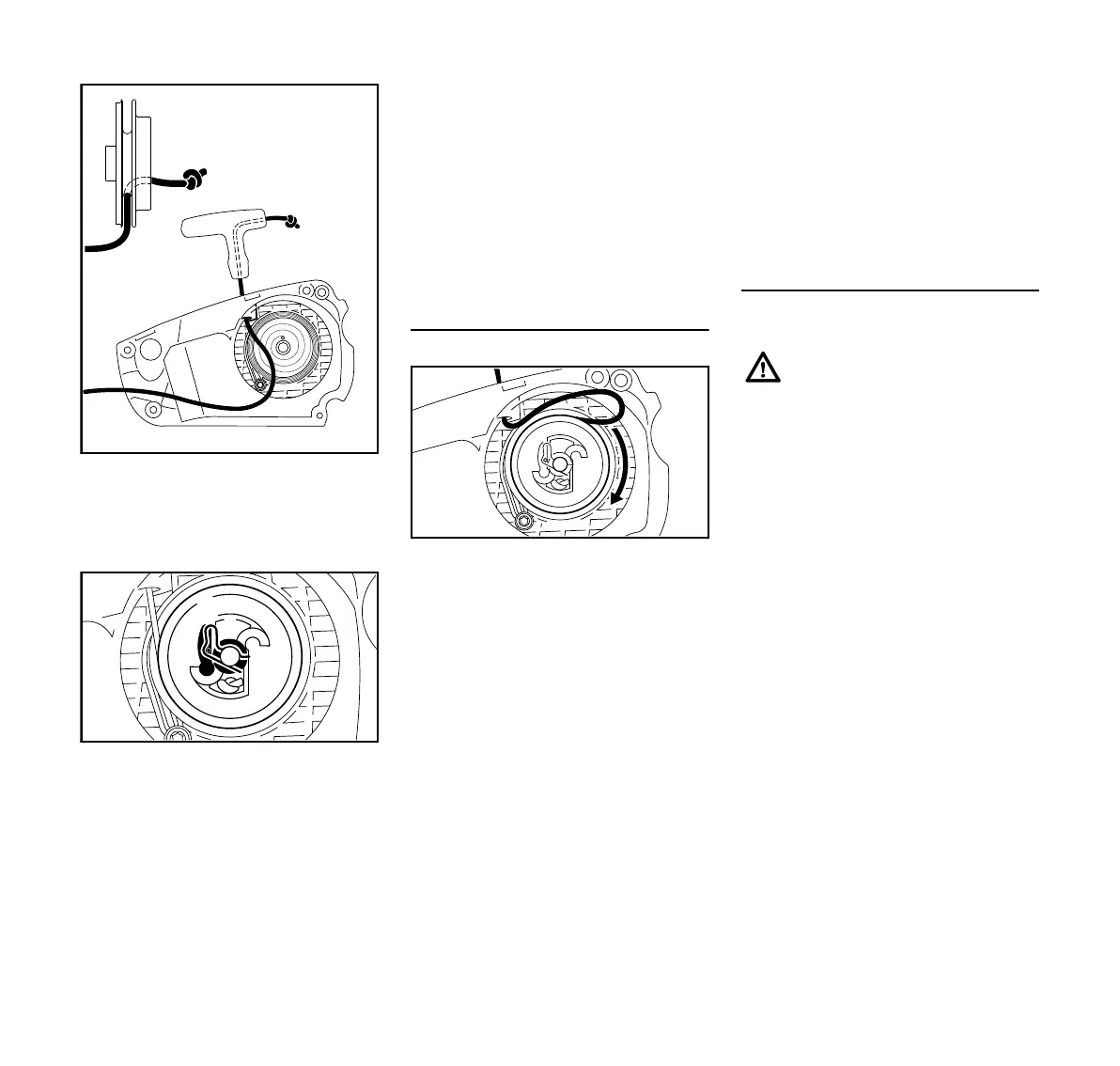

N Pase la cuerda por la parte superior
del buje guía (5).
N Pase la cuerda a través del rotor y
fíjela con un nudo de rizo simple.
N Cubra la cavidad del cojinete del
rotor de la cuerda con aceite sin
resina.
N Deslice el rotor sobre el poste del
arrancador. Gírelo hacia uno y otro
lado para engranar la espiral
terminal del resorte de rebobinado.
N Coloque el trinquete (4) en el rotor e
instale la arandela (3) en el poste
del arrancador.
N Use un destornillador o alicates
adecuados para instalar la pinza de
resorte (2) en el poste del
arrancador y sobre el vástago del
trinquete – la pinza de resorte debe
apuntar en sentido horario como se
muestra en la ilustración.
Tensado del resorte de rebobinado
N Forme un bucle con la cuerda de
arranque sin enrollar y utilícelo para
girar el rotor seis revoluciones
completas en el sentido de la flecha.
N Sujete firmemente el rotor.
N Tire y enderece la cuerda torcida.
N Suelte el rotor.
N Suelte lentamente la cuerda para
que se enrolle en el rotor.
El mango de arranque debe quedar
firmemente en el buje para la cuerda. Si
el mango cae hacia un lado: Déle una
vuelta adicional al rotor de la cuerda
para aumentar la tensión del resorte.
Cuando la cuerda de arranque se
extiende completamente, debe ser
posible girar el rotor media vuelta
adicional. En caso contrario, el resorte
está sobretensado y podría romperse.
N Quítele una vuelta de la cuerda al
rotor.
Sustitución del resorte de
rebobinado roto
N Quite el rotor de la cuerda.
N Utilice un destornillador para quitar
cuidadosamente las piezas del
resorte de la caja.
N Lubrique el resorte nuevo con unas
cuantas gotas de aceite sin resina.
N Coloque el resorte nuevo con el
marco de retención en la caja del
ventilador; la espiral de anclaje
debe engancharse en la orejeta de
la caja.
5
217BA049 KN
217BA044 KN
2
3
4
217BA050 KN
Los pedazos de resorte todavía
deben estar bajo tensión y
podrían salir lanzados cuando los
saque de la caja. Para reducir el
riesgo de lesionarse, póngase un
protector facial y guantes
gruesos.

Stihl MS 192 TC Specifications

General

Engine Displacement	30.1 cm³
Fuel Capacity	0.27 L
Chain Oil Capacity	0.22 L
Chain pitch	3/8" P
Oilomatic saw chain type	Picco Micro Mini 3 (PMM3)
Power Output	1.3 kW
Guide Bar Length	30-35 cm
Guide bar lengths (recommended)	30-35 cm
