126
français
MS 260
1= Verrou Couvercle de carter de car-
burateur
2= Contact de bougie
3= Vis de réglage de carburateur
4= Interrupteur de chauffage de poi-
gnées
5= Couvercle de pignon
6= Pignon
7= Frein de chaîne
8= Molette de tension du tendeur de
chaîne rapide
9= Tendeur de chaîne
10= Arrêt de chaîne
11= Griffe
12= Guide-chaîne
13= Chaîne Oilomatic
14= Bouchon de réservoir d'huile
15= Silencieux
16= Protège-main avant
17= Poignée avant (poignée tubulaire)
18= Soupape de décompression
19= Poignée du lanceur
20= Bouchon de réservoir de carburant
21= Levier universel
22= Gâchette d'accélérateur
23= Blocage de gâchette d'accélérateur
24= Poignée arrière
25= Protège-main arrière
* voir « Indications concernant la
présente Notice d’emploi »

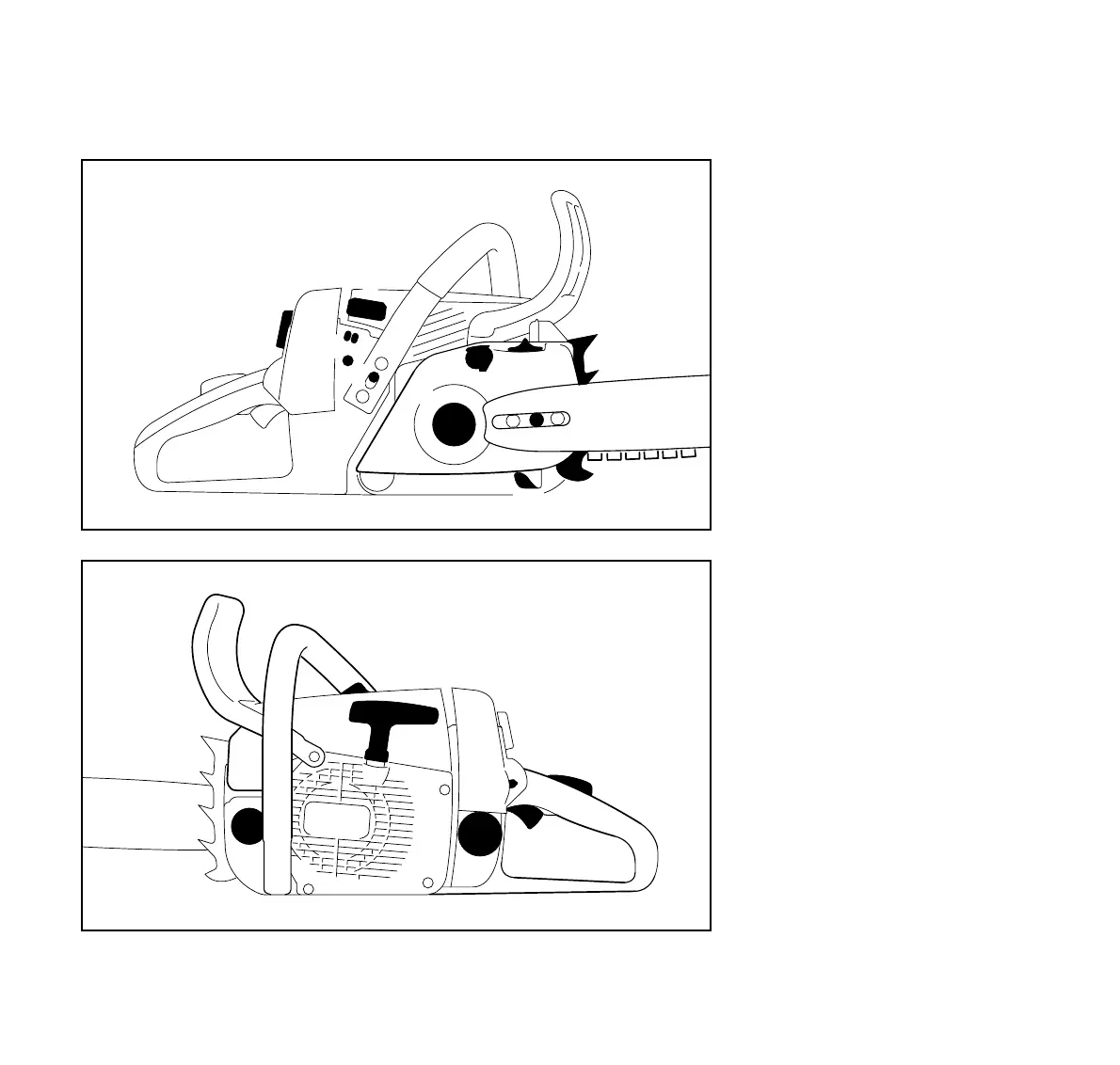

Principales pièces
13
10
11
3
2
1
133BA038 KN
4
5
6
7
8
9
12
14
16
17
18
19
20
21
23
25
15
24
22
133BA039 KN
