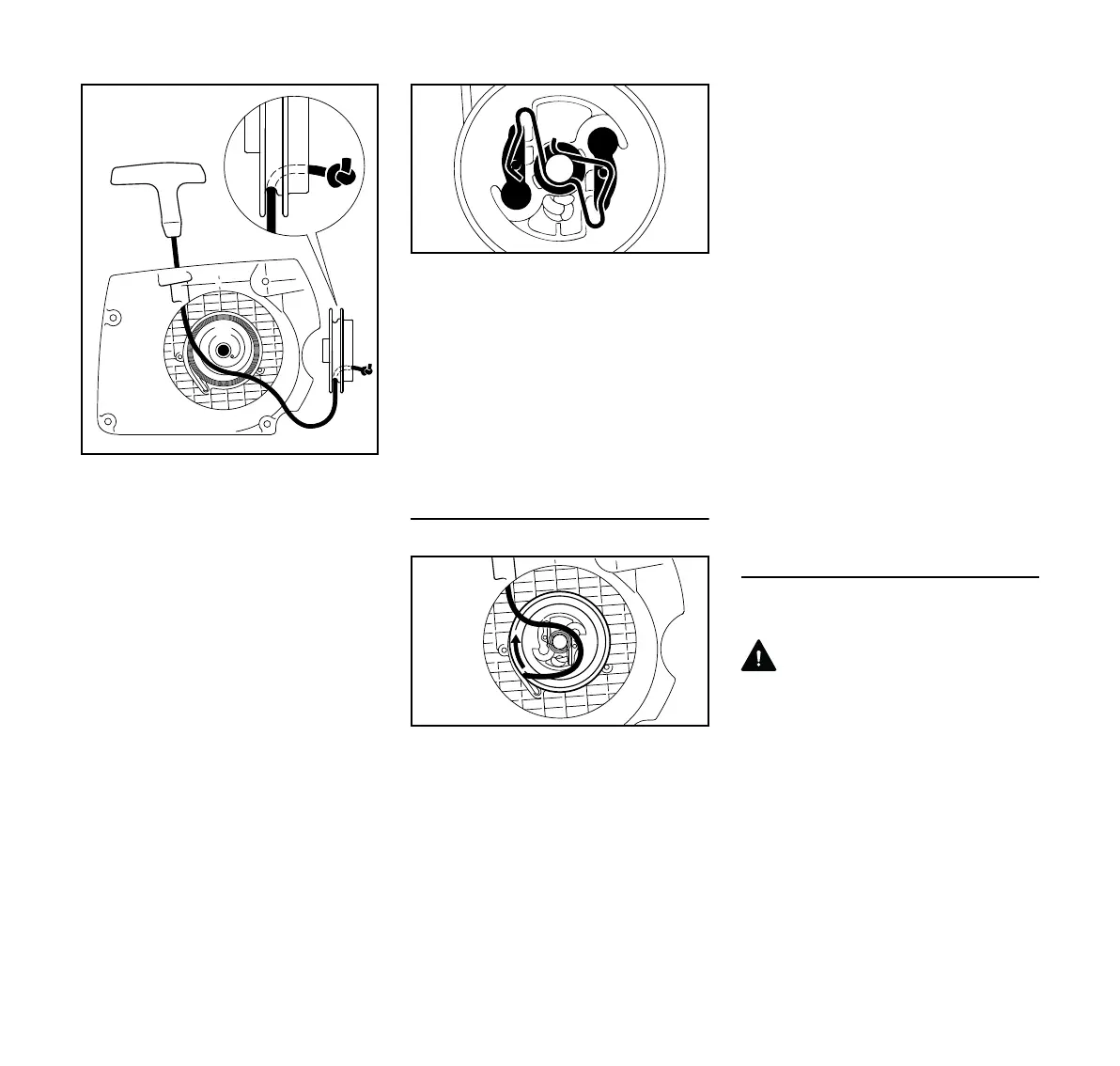

N Pase el extremo de la cuerda por la
parte superior del buje guía (5) y el
rotor (6) y fíjela con un nudo de rizo
simple.
N Cubra la cavidad del cojinete del
rotor de la cuerda con aceite sin
resina.
N Deslice el rotor sobre el poste del
arrancador (7). Gírelo hacia uno y
otro lado para engranar la espiral
terminal del resorte de rebobinado.
N Coloque los trinquetes (4) en el
rotor e instale la arandela (3) en el
poste del arrancador.
N Use un destornillador o alicates
adecuados para instalar la pinza de
resorte (2) en el poste del
arrancador y sobre los vástagos de
los trinquetes – la pinza de resorte
debe apuntar en sentido horario
como se muestra en la ilustración.
Tense el resorte de rebobinado.
N Forme un bucle con la cuerda de
arranque sin enrollar y utilícelo para
girar el rotor seis revoluciones
completas en el sentido de la flecha.
N Sujete firmemente el rotor. Tire y
enderece la cuerda torcida.
N Suelte el rotor.
N Suelte lentamente la cuerda para
que se enrolle en el rotor.
El mango de arranque debe quedar
firmemente en el buje guía. Si el mango
cae hacia un lado: Déle una vuelta
adicional al rotor de la cuerda para
aumentar la tensión del resorte.
Cuando la cuerda de arranque se
extiende completamente, debe ser
posible girar el rotor media vuelta
adicional. En caso contrario, el resorte
está sobretensado y podría romperse.
N Quítele una vuelta de la cuerda al
rotor.
N Instale la caja del ventilador en el
cárter.
N Ajuste la palanca de control
maestro a la posición de parada (0`)
y empuje el resto de la cuerda en el
mango de arranque hasta que la
boquilla quede al ras con la parte
superior del mango.
Sustitución del resorte de rebobinado
roto
N Quite el rotor de la cuerda.
ADVERTENCIA
Los pedazos de resorte todavía pueden
estar bajo tensión y podrían salir
lanzados cuando los saque de la caja
del ventilador – póngase un protector
facial y guantes gruesos.
N Utilice un destornillador para quitar
cuidadosamente las piezas del
resorte de la caja.
N Lubrique el resorte nuevo con unas
cuantas gotas de aceite sin resina.
6
7
213BA020 KN
5
4
4
3
2
001BA096 KN
213BA021 KN

Stihl MS441 C-M Specifications

General

Displacement	70.7 cc
Chain oil automatic adjustment	Yes
Vibration damping	Yes
Starter	STIHL ElastoStart
Engine Power	5.6 bhp
Guide Bar Lengths	40 to 71 cm (16 to 28 in.)
STIHL Oilomatic chain pitch	3/8"
Ignition system	Electronic
Fuel Capacity	24.5 oz
Chain Oil Capacity	12.2 oz
