Stihl MSE 170 C User Manual

MSE 170 C, MSE 210 C
français
67
N engager la vis (2) et la serrer.
Déblocage du frein de chaîne
N Tirer le protège-main en direction de
la poignée tubulaire jusqu'à ce qu'il
produise un déclic audible – le frein
de chaîne est desserré.

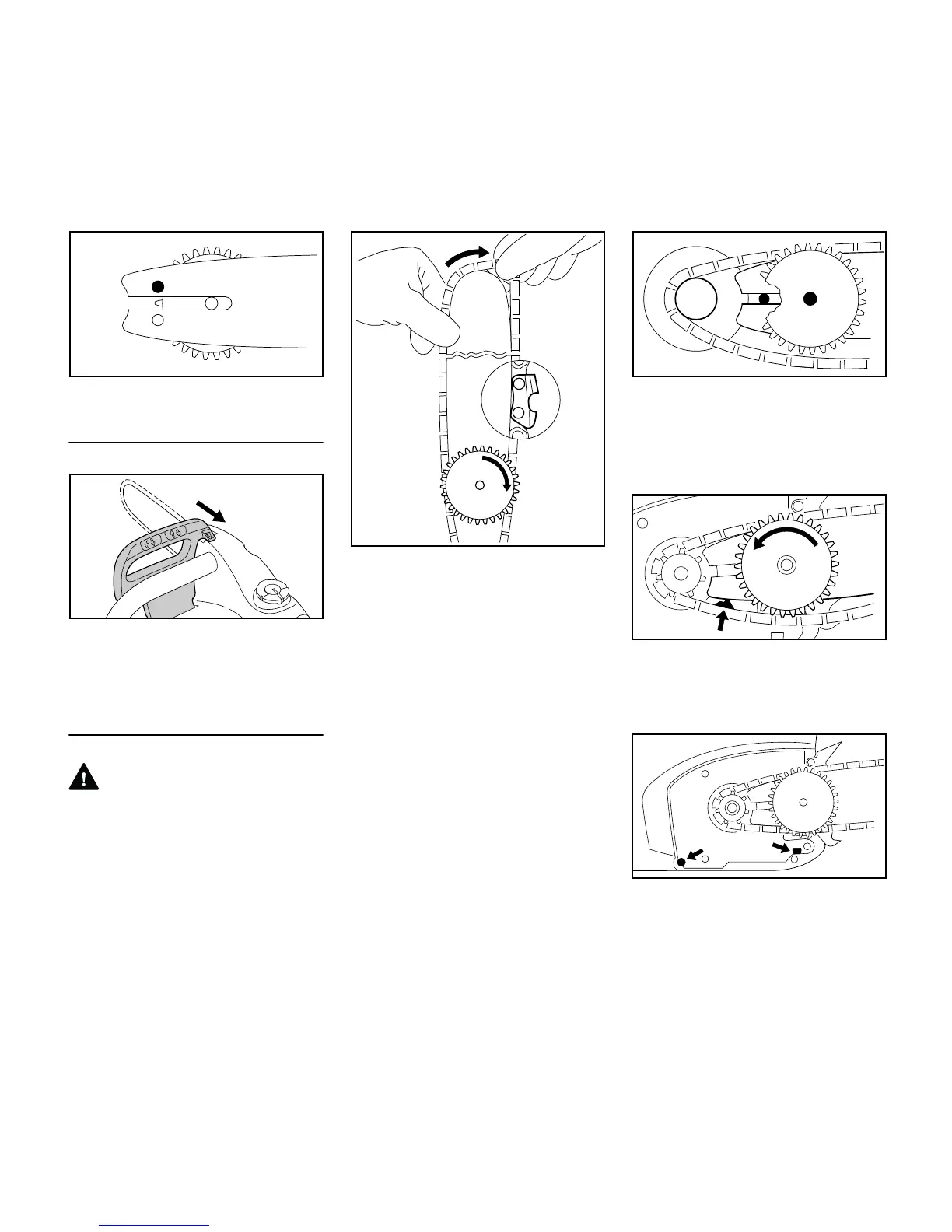

Montage de la chaîne
AVERTISSEMENT
Mettre des gants de protection – risque
de blessure sur les dents de coupe
acérées.
N Poser la chaîne – en commençant
par la tête du guide-chaîne – faire
attention au positionnement de la
rondelle de tension et des
tranchants des gouges ;
N tourner la roue dentée de
tension (1) à fond vers la droite ;
N tourner le guide-chaîne de telle
sorte que la rondelle de tension soit
orientée en direction de l'utilisateur ;
N poser la chaîne sur le pignon (2) ;
N glisser le guide-chaîne sur la vis à
embase (3), la tête de la vis à
embase arrière doit dépasser dans
le trou oblong ;
N engager le maillon d'entraînement
dans la rainure du guide-chaîne
(voir la flèche) et tourner la rondelle
de tension à fond vers la gauche ;
N mettre le couvercle de pignon en
place en introduisant les ergots de
guidage dans les orifices du carter
de poignées ;
2
2310BA017 KN
9931BA015 KN
1
181BA012 KN
2
3
181BA013 KN
9931BA020 KN
9931BA021 KN
