MSE 170 C, MSE 210 C
français
81
desserré ; maintenir le protège-
main dans cette position – le frein
d'arrêt instantané est desserré ;
N affûter assez souvent, mais en
enlevant peu de matière – pour un
simple réaffûtage, il suffit
généralement de donner deux ou
trois coups de lime ;
N mener la lime : à l'horizontale (à
angle droit par rapport au flanc du
guide-chaîne) sous les angles
indiqués – en suivant les marques
appliquées sur le porte-lime –
appliquer le porte-lime sur le toit de
la dent et sur le limiteur de
profondeur ;
N ne limer que de l'intérieur vers
l'extérieur ;
N la lime ne mord qu'en avançant – la
relever au retour ;
N avec la lime, n'attaquer ni les
maillons intermédiaires, ni les
maillons d'entraînement ;
N faire légèrement tourner la lime à
intervalles réguliers, pour éviter une
usure unilatérale ;
N enlever le morfil à l'aide d'un
morceau de bois dur ;
N contrôler les angles avec le calibre
d'affûtage.
Toutes les dents de coupe doivent avoir
la même longueur.
Des longueurs de dents inégales se
traduisent par des hauteurs de dents
différentes, ce qui provoque un
fonctionnement par à-coups et la
fissuration de la chaîne.
N Rectifier toutes les dents de coupe
sur la longueur de la dent de coupe
la plus courte. Cette opération peut
être assez laborieuse – il est donc
préférable de la faire effectuer par le
revendeur spécialisé, à l'aide d'une
affûteuse électrique.

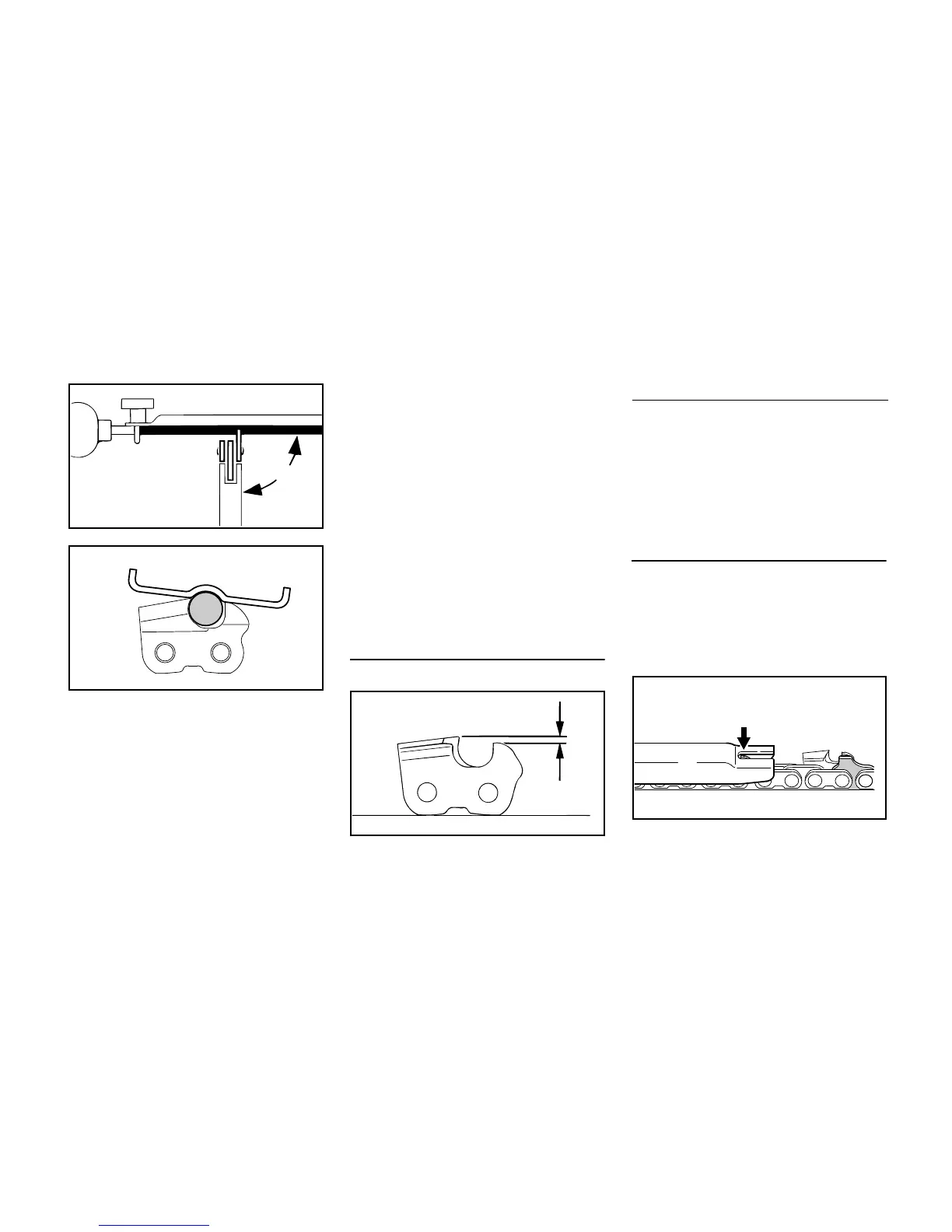

Retrait du limiteur de profondeur
Le limiteur de profondeur détermine la
profondeur de pénétration dans le bois
et, par conséquent, l'épaisseur des
copeaux.
a Retrait prescrit entre le limiteur de
profondeur et le tranchant d'attaque
Pour couper du bois tendre en dehors
de la période de gel, il est permis
d'augmenter le retrait du limiteur de
profondeur, de 0,2 mm (0,008") au
maximum.
Réajustage du limiteur de profondeur
Le retrait du limiteur de profondeur
diminue à l'affûtage de la dent de coupe.
N Après chaque affûtage, contrôler le
retrait du limiteur de profondeur ;
N poser sur la chaîne le calibre
d'affûtage (1) qui convient pour le
pas de la chaîne et le presser sur la
dent de coupe à contrôler – si le
limiteur de profondeur dépasse du
calibre d'affûtage, il faut rectifier le
limiteur de profondeur ;
689BA018 KN
90°
689BA043 KN
689BA023 KN
a
Pas de chaîne Limiteur de
profondeur
Retrait (a)
Pouce (mm) mm (Pouce)
1/4 P (6,35) 0,45 (0.018)
1/4 (6,35) 0,65 (0.026)
3/8 P (9,32) 0,65 (0.026)
0.325 (8,25) 0,65 (0.026)
3/8 (9,32) 0,65 (0.026)
0.404 (10,26) 0,80 (0.031)
2
689BA061 KN
1
