427
ELRU
0478 670 9907 C - RU
BGUKETKK ROSRHRCSLVLT
●Для выполнения всех описанных
работ установить устройство на
ровное и твердое основание.

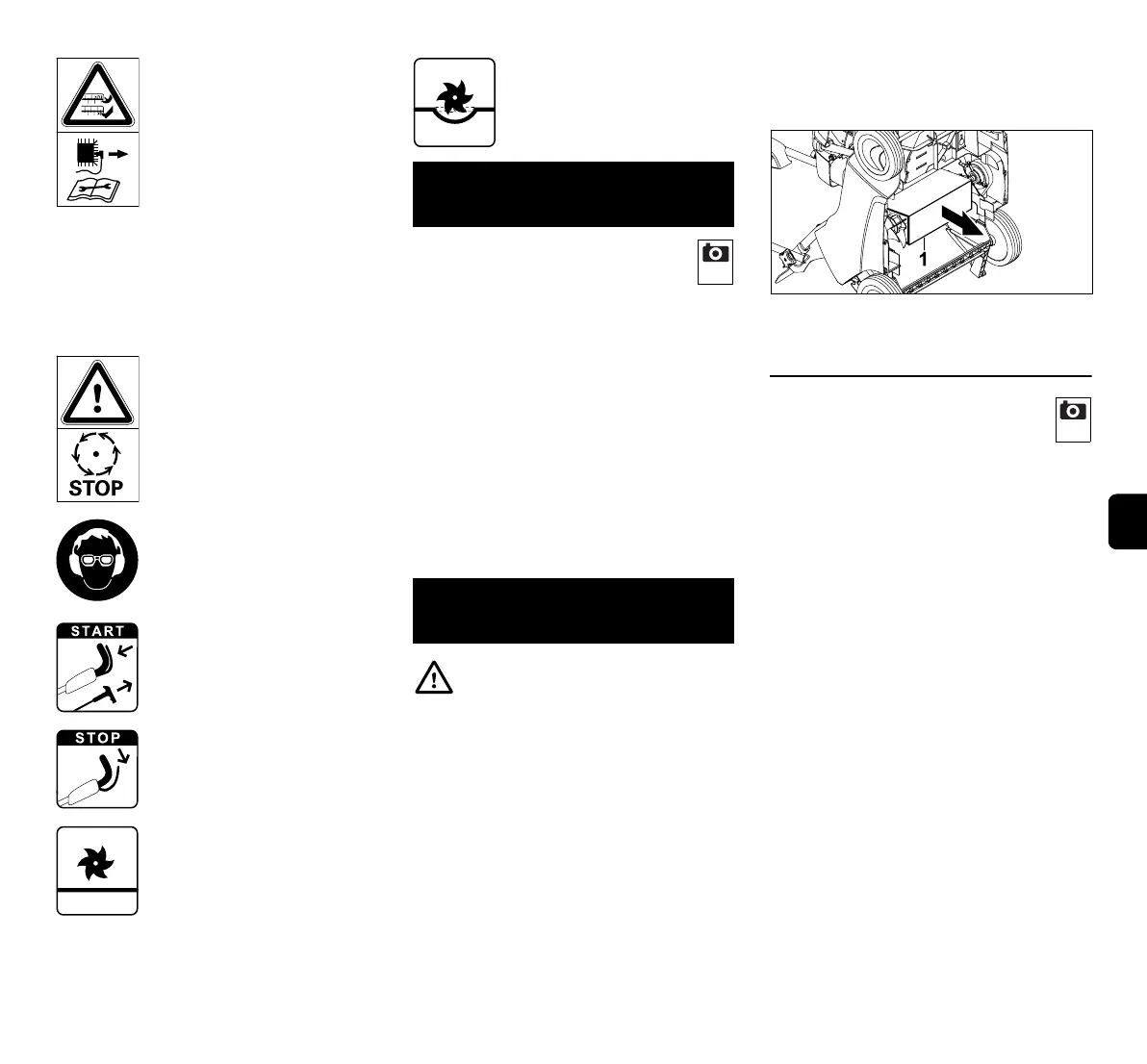

●Удалить вставленный картон (1) в
нижней части устройства.
7.1 Монтаж ведущей ручки
Монтаж верхней части ведущей
ручки:
●Установить верхнюю часть ведущей
ручки (1) на обе нижние части
ведущей ручки.
●Вставить винты с полупотайной
головкой с держателем кабеля (B) в
отверстия изнутри наружу и
закрепить, плотно закрутив
поворотные ручки (C).
●Ввести трос устройства остановки
двигателя (2) под правый держатель
кабеля (3) и трос блока аэратора (4)
под левый держатель кабеля (5), как
показано на рисунке.
Монтаж зажимов кабеля:
●Установить первый зажим кабеля (D)
на верхней части ведущей ручки.
Расстояние между зажимом кабеля и
выключателем:
25 - 27 см
●Установить второй зажим кабеля (D)
на нижней части ведущей ручки.
Опасность
травмирования!
Осторожно, острые
рабочие органы. – Не
порежьте пальцы на руках
и ногах. – После
выключения двигателя
внутреннего сгорания
ножи продолжают
вращаться по инерции. –
Перед выполнением работ
по техобслуживанию
вынимать штекер провода
свечи зажигания.
Опасность
травмирования!
Осторожно, режущие
инструменты продолжают
вращаться по инерции.
Необходимо использовать
защитные наушники.
Работать в защитных
очках.
Запустить двигатель
внутреннего сгорания.
Выключить двигатель
внутреннего сгорания.
Блок аэратора в
транспортировочном
положении
Блок аэратора в рабочем
положении
6. Комплект поставки
Поз. Наименование Шт.
A Базовое устройство 1
B Винт с полупотайной
головкой с держателем
кабеля 2
C Поворотная ручка 2
D Зажим кабеля 2
Инструкция по
эксплуатации 1
Инструкция по
эксплуатации двигателя
внутреннего сгорания 1
7. Подготовка устройства к
работе
Опасность получения травм!
Соблюдать предписания по
технике безопасности,
приведенные в главе «Техника
безопасности». (Ö 4.)
При извлечении aэратора из
упаковки соблюдать
предписания, приведенные в
главе «Транспортировка
устройства». В частности,
следует работать в перчатках и
не допускать контакта с ножами.
(Ö 4.4)
2
3
