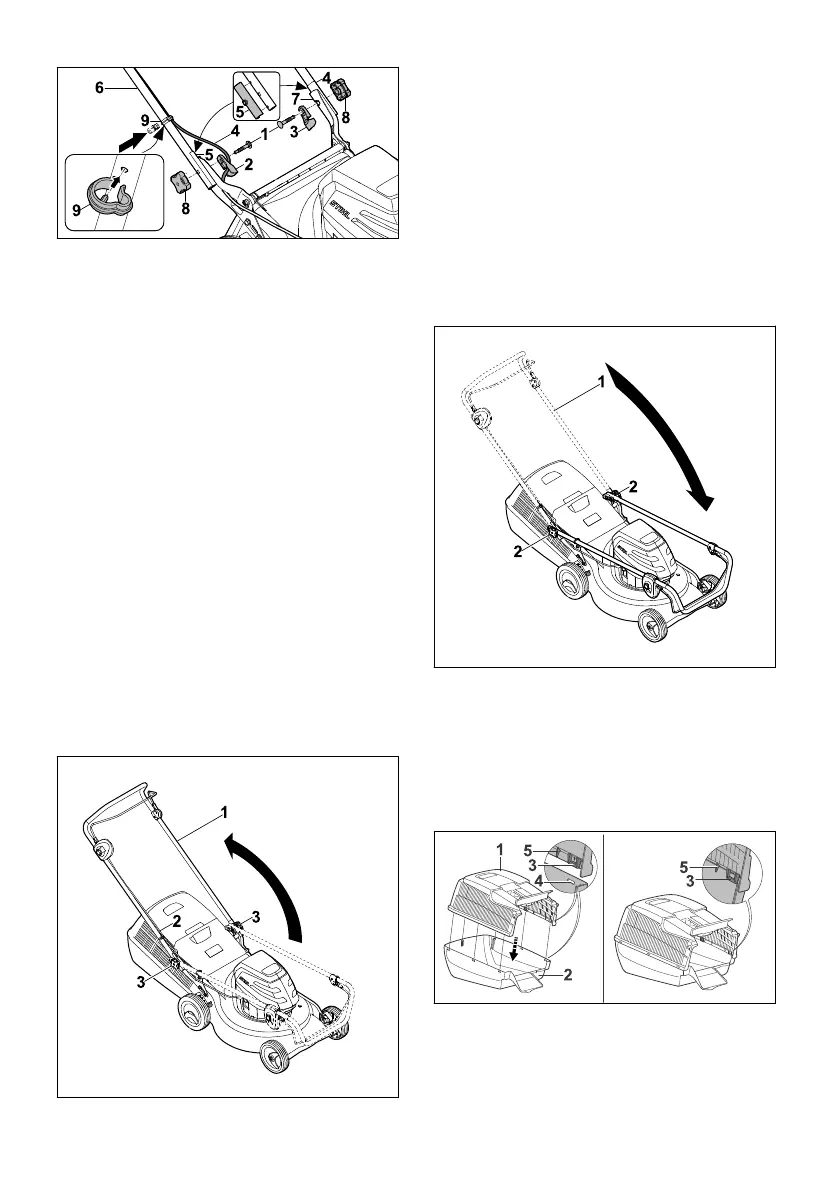

► Inserire le viti (1) attraverso la guida cavo (2) e
inserire l'isolamento del manubrio (3).
► Inserire il cavo (4) nella guida cavo (2).
► Verificare il corretto montaggio degli isola‐
menti del manubrio (5) su entrambi i lati.
► Tenere il manubrio (6) sui supporti (7) in modo
tale che i fori siano allineati.
► Inserire le viti (1) dall'interno verso l'esterno
attraverso gli alesaggi.
► Avvitare i dadi con impugnatura a stella (8) e
serrarli.
► Posare il cavo (4) nella fascetta fermacavo (9).
► Premere la fascetta fermacavo (9) sul manu‐
brio (6) e farla innestare in modo che il perno
di bloccaggio della fascetta fermacavo entri
nell'apertura sul lato inferiore del manubrio.
Il manubrio (6) non deve essere rismontato.
7.2 Apertura e chiusura del manu‐
brio
7.2.1 Apertura manubrio
► Spegnere il tosaerba, rimuovere la chiave di
sicurezza ed estrarre la batteria.
► Posizionare il tosaerba su una superficie
piana.
► Aprire il manubrio (1) facendo attenzione che il
cavo (2) non si incastri.
► Serrare il dado con impugnatura a stella (3).
Il manubrio (1) è saldamente collegato al
tosaerba.
7.2.2 Chiusura del manubrio
Per un trasporto e rimessaggio a ingombro
minimo è possibile chiudere il manubrio.
► Spegnere il tosaerba, rimuovere la chiave di
sicurezza ed estrarre la batteria.
► Posizionare il tosaerba su una superficie
piana.
► Tenere il manubrio (1) e allentare i dadi con
impugnatura a stella (2).
► Ripiegare in avanti il manubrio (1).
7.3 Assemblaggio, aggancio e
sgancio del cesto raccolta erba
7.3.1 Assemblaggio del cesto raccolta erba
► Collocare la parte superiore cesto di raccolta
erba (1) sulla parte inferiore del cesto stesso
(2).
Le linguette (3) e le guide (5) devono essere
all'interno. Le linguette (3) devono trovarsi
all'altezza delle aperture (4).
italiano 7 Assemblaggio del tosaerba
70 0478-131-9961-C
