1 Placa para la espalda
2 Recipiente presurizado
3 Arnés
4 Pistola rociadora
5 Filtro
6 Varilla rociadora
7 Portaboquilla con boquilla
8 Tapa
9 Orificio
10 Empaquetadura
11 Colador
12 Recipiente
13 Bomba
14 Retenedor
15 Palanca de mano
# Número de serie
Definiciones
1. Placa para la espalda.
Ayuda a proteger la espalda del
usuario.
2. Recipiente presurizado.
Almacena la presión producida por
la bomba y la solución presurizada.
3. Arnés.
Para portar el pulverizador.
4. Pistola rociadora.
Abre y cierra la válvula. Inicia y para
el chorro.
5. Filtro en la pistola rociadora.
Ayuda a evitar que las impurezas
entren a la boquilla y bloqueen la
misma.

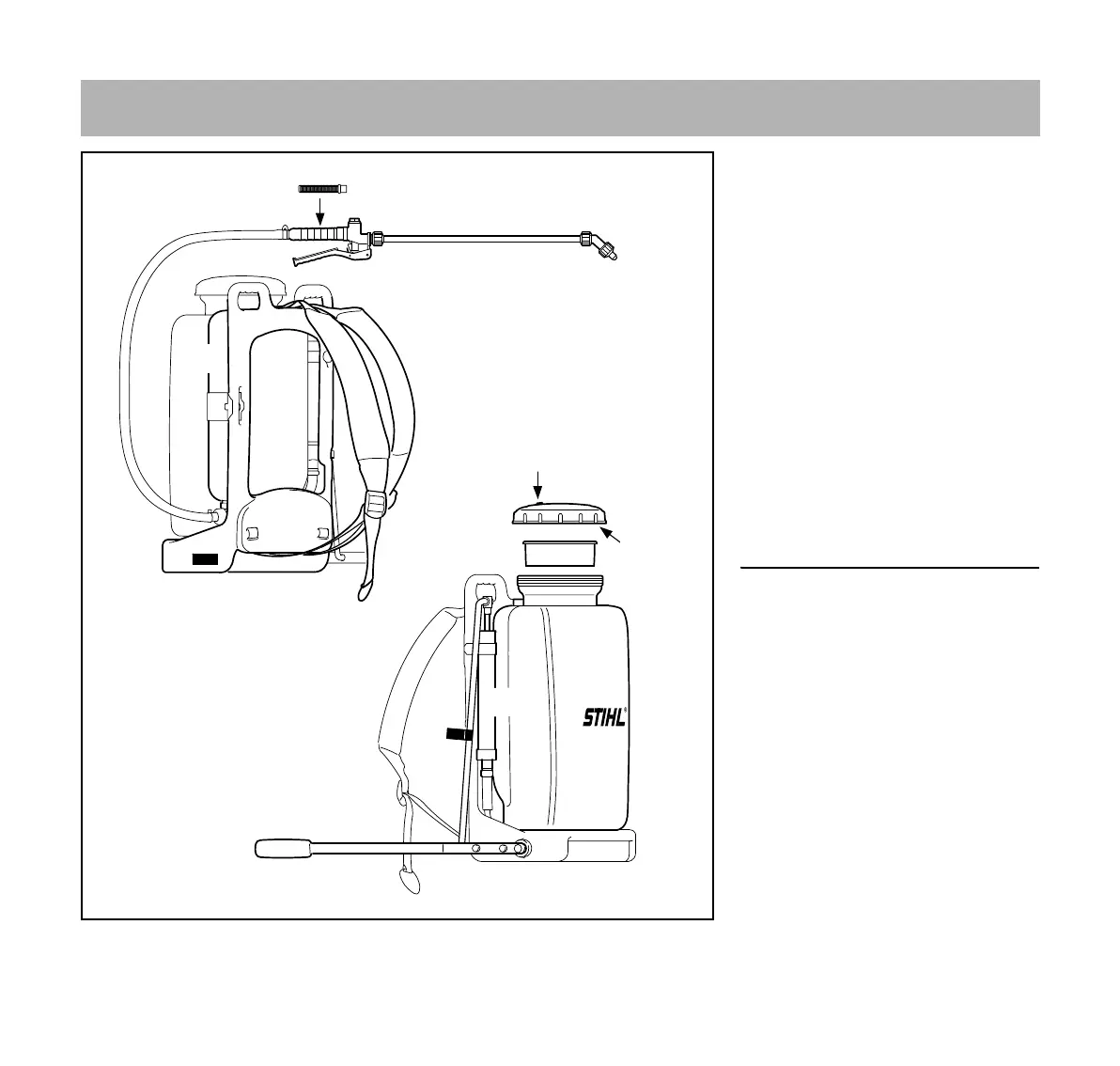

Componentes importantes
13
7
2
1
3
4
5
6
8
11
12
15
10
9
#
14
