SR 200
español / EE.UU
61

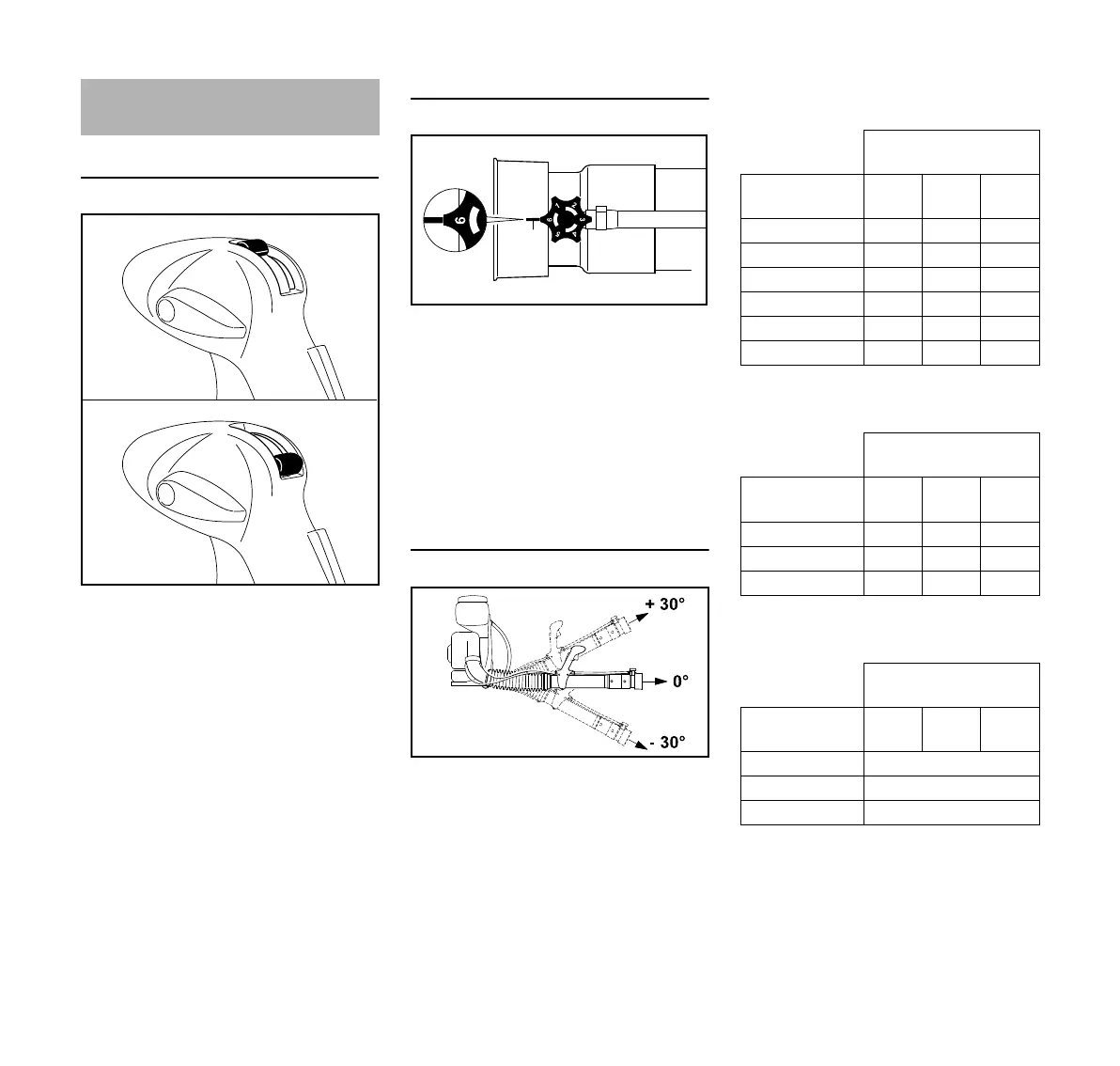

Palanca de la válvula
La alimentación de solución se inicia y
se detiene con la palanca de la válvula
(1).
N Posición A (palanca de válvula
vertical, arriba) – abierta
N Posición B (palanca de válvula
horizontal, abajo) – cerrada
Perilla dosificadora
N Gire la perilla dosificadora (1) para
regular el caudal de descarga
infinitamente variable.
Posición 1 = caudal mínimo
Posición 6 = caudal máximo
Los números en la perilla dosificadora
deben alinearse con la orejeta (2)
debajo de la perilla.
Caudal de descarga
El caudal de descarga (l/min) depende
del ajuste de la perilla dosificadora y del
ángulo del tubo rociador.
Caudal de descarga (l/min) sin bomba
de presión
Caudal de descarga (l/min) sin bomba
de presión, con boquilla ULV
Caudal de descarga (l/min) con bomba
de presión (accesorio especial)
Unidad dosificadora
Ángulo de tubo
rociador
Ajuste de
perilla - 30° 0° + 30°
1 0,24 0,17 0,11
2 0,82 0,66 0,46
3 1,42 1,13 0,84
4 2,2 1,66 1,1
5 2,69 2,13 1,46
6 2,91 2,25 1,52
Ángulo de tubo
rociador
Ajuste de
perilla - 30° 0° + 30°
0,5 0,05 0,04 0,03
0,65 0,08 0,07 0,05
0,8 0,12 0,09 0,08
Ángulo de tubo
rociador
Ajuste de
perilla - 30° 0° + 30°
1,0 0,64
1,6 1,7
2,0 2,59
