SR 200
español / EE.UU
72
1 Tapa del recipiente
2 Recipiente
3 Silenciador con chispero
4 Mango de arranque
5 Casquillo de bujía
6 Bomba de combustible
7 Tornillos de ajuste del carburador
8 Perilla de estrangulador
9 Filtro de aire
10 Tapa de llenado de combustible
11 Tanque de combustible
12 Rejilla deflectora
13 Perilla dosificadora
14 Boquilla
15 Tubo del soplador
16 Gatillo de aceleración
17 Palanca de ajuste
18 Palanca de la válvula para la
alimentación de la solución
19 Bloqueo de gatillo de aceleración
20 Manguera con pliegues
21 Almohadilla para soporte de
espalda
22 Arnés
23 Placa para la espalda
24 Espaciador
# Número de serie (Retire la cubierta
del filtro - el número de serie está
estampado en la parte interior de la
carcasa del soplador)

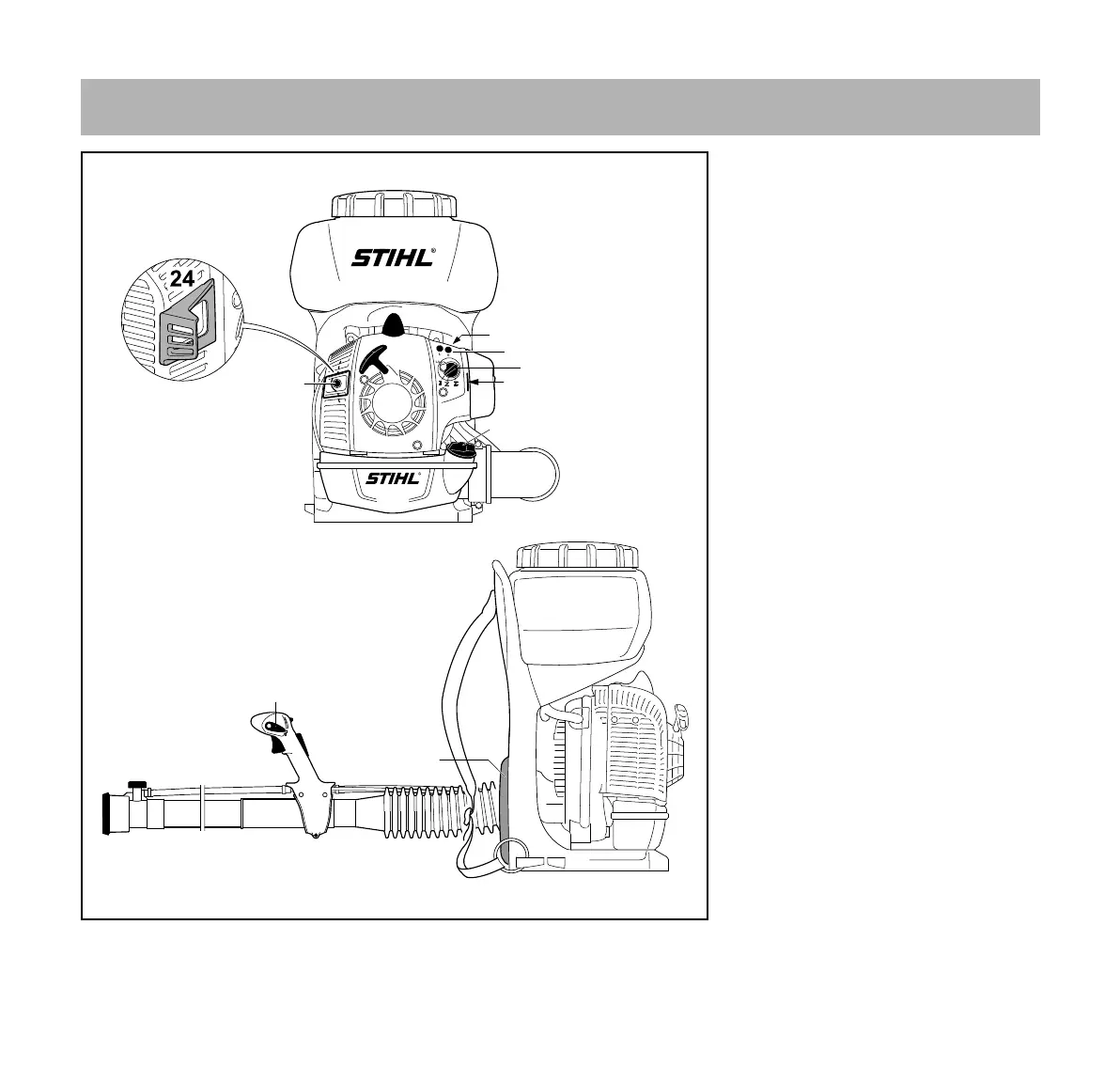

Componentes importantes
19
#
13
12
11
5
4
2431BA026 KN
1
2
18
3
8
10
16
17
15
14
20
22
21
23
6
7
9
