Stobag MOVENO DSRC-E - Page 43

43
2) Instalación
La instalación incorrecta puede provocar heridas graves.
Prepare el motor con la siguiente secuencia de operaciones:
1. Introduzca la corona del fin de carrera (E) en el motor (A) hasta
que entre en el casquillo del fin de carrera (F) correspondiente,
haciendo coincidir las dos ranuras; empuje hasta que haga tope,
tal como indicado en la figura 5.
2. Introduzca la rueda de arrastre (D) en el eje del motor.
3. En MOVENO-Y, fije la rueda de arrastre con la arandela seeger a presión. En MOVENO-Z, fije la rueda de arrastre con la arandela y la tuerca
M12.
4. Introduzca el motor ensamblado de esta manera en el tubo en que se enrolla la persiana/toldo hasta introducir también el extremo de la
corona (E).
5. Por último, bloquee la cabeza del motor al soporte respectivo (C), con el distanciador por medio de los clips o del pasador hendido (B).
A: Motor tubular MOVENO DSRC-E
B: Sujetadores o pasadores hendidos para fijación
C: Soporte y distanciador
D: Rueda de arrastre
E: Corona loca
F: Casquillo loco
2.1) Conexiones eléctricas
En las conexiones de los motores hay que instalar un
dispositivo omnipolar de desconexión de la red eléctrica
con distancia entre los contactos de 3 mm como mínimo
(interruptor o enchufe y tomacorriente, etc.).
Respete escrupulosamente las conexiones previstas; si
tuviera dudas, no pruebe inútilmente sino que consulte las
fichas técnicas disponibles también en la página web
“www.stobag.com”.
Una conexión incorrecta puede provocar averías o situa-
ciones peligrosas.
El cable para las conexiones eléctricas de los motores MOVENO
DSRC-E dispone de 5 conductores; 3 conductores (etiqueta ama-
rilla) sirven para la alimentación de red y los otros 2 conductores
(etiqueta violeta) sirven para las señales de mando.

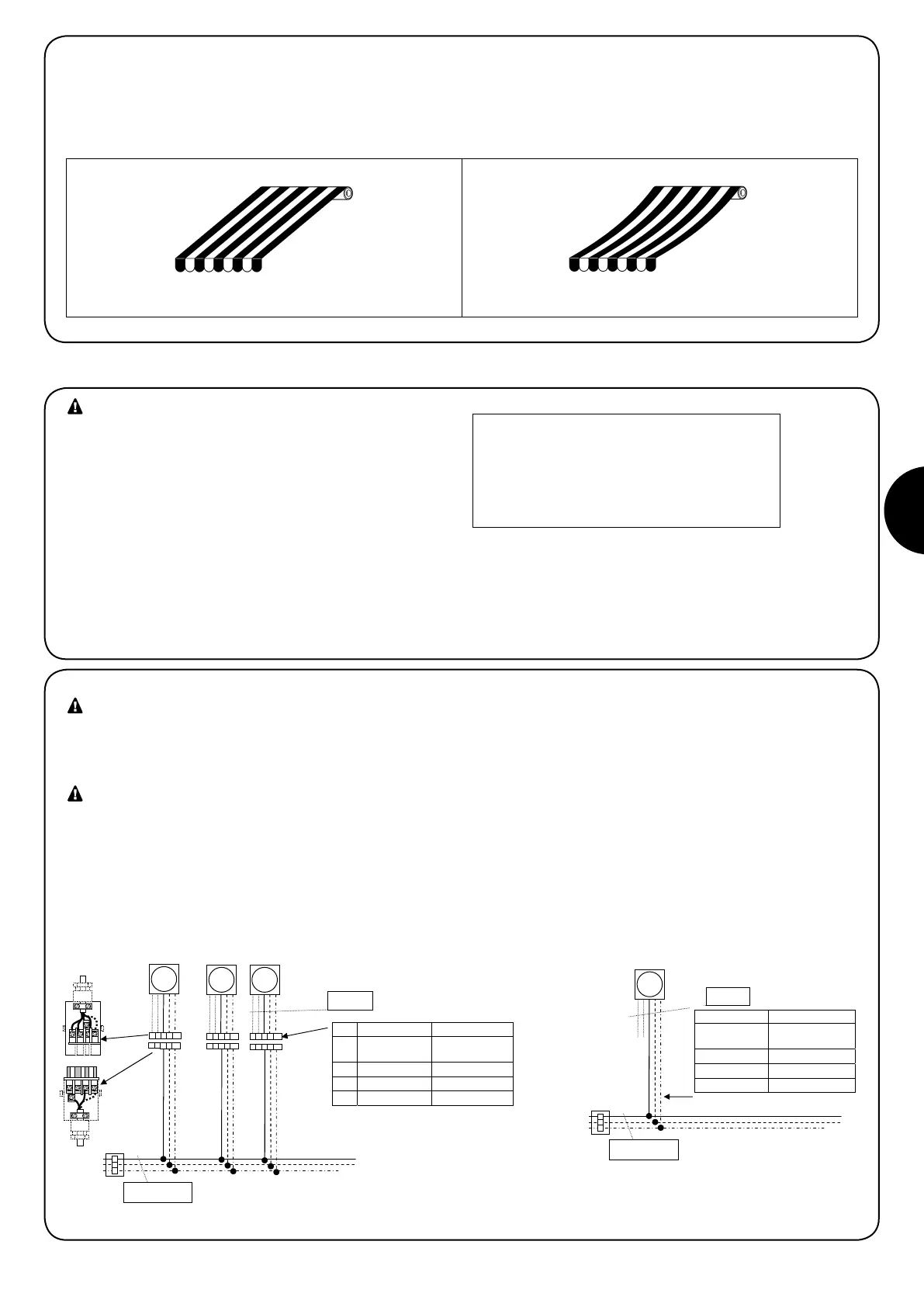

Para las conexiones eléctricas véase el esquema de abajo. Los dis-
positivos de conexión no se entregan con el producto.
www.stobag.com
E
PIN¬CONNECTION¬WITH¬(IRSCHMANN¬34!+¬¬34!3¬¬
L
N
PE
3x1.5mm
2
LNPE
(230VAC / 50Hz)
5x0.75mm
2
321
4
1 2 3
4
1 3 PE42
M1 ~
1 3 PE42
M1 ~
1 3 PE42
M1 ~
1 3 PE42
1 3 PE42
1 3 PE42
å BLACKå COMMONå6å
å BLACKå STEPBY3Tå
åå 44"53ååå
å BROWNå PHASEåå
å BLUEå NEUTRALå
0%å YELLOWGREENå EARTHå
PIN¬CONNECTION¬WITHOUT¬(IRSCHMANN¬34!+¬¬34!3¬¬
5x0.75mm
2
L
N
PE
3x1.5mm
2
LNPE
(230VAC / 50Hz)
M1 ~
BLACKWHITEå COMMONå6å
WHITEå STEPBY3Tå
å44"53ååå
BROWNå PHASEå
BLUEå NEUTRALå
YELLOWGREENå EARTHå
mit FRT ohne FRT
En los motores MOVENO DSRC-E pueden programarse funciones
particulares que resuelven problemas específicos:
• FRT: Esta función permite tensar la lona, una cantidad programa-
ble, después de que el toldo se ha abierto completamente. Permite
evitar que la lona quede floja cuando el toldo está abierto. Para más
detalles, véase la tabla A9.
