TELEPÍTÉSI Ú TMUTATÓ
• Az összeszerelést és az elektromos csatlakoztatást szakértő személyzet végezze.
• Mielőtt a telepítéshez kezd, viseljen védőkesztyűt.
• Elektromos csatlakoztatás:
- A berendezést II. osztályúként gyártották, így nincs szükség földelő kábelre. A csatlakozási pont a berendezés
telepítését követően maradjon könnyen hozzáférhető. Amennyiben a berendezést csatlakozó nélküli tápkábellel
szerelték fel, a berendezés és az áramforrás között minimum 3 mm nyílással rendelkező megfelelő méretű
omnipoláris kapcsoló elhelyezése szükséges, a terhelés és az aktuális szabályozások szerint.
- A hálózati csatlakoztatás a következőképpen történik:
BARNA = L vezeték
KÉK = N semleges
• Amennyiben a főzőlap elektromos, gáz vagy indukciós, a főzőlap és páraelszívó legalsóbb része közötti
távolság legalább 65 cm legyen. Amennyiben két részből álló csatlakozócsövet használ, a felső részt az alsó
részen kívül kell elhelyezni.
A kürtő kivezetőcsövét ne csatlakoztassa ugyanahhoz a vezetékhez, ami a forró levegőt keringteti, vagy más,
nem elektromos forrású berendezések gőzét vezeti ki.
Az összeszerelés megkezdése előtt távolítsa el a zsírszűrőt (1. ábra), hogy az eszközt könnyebben kezelje.
- Amennyiben elszívó verzióban szereli össze a berendezést, készítse elő a levegő kivezetéséhez szükséges
nyílást.

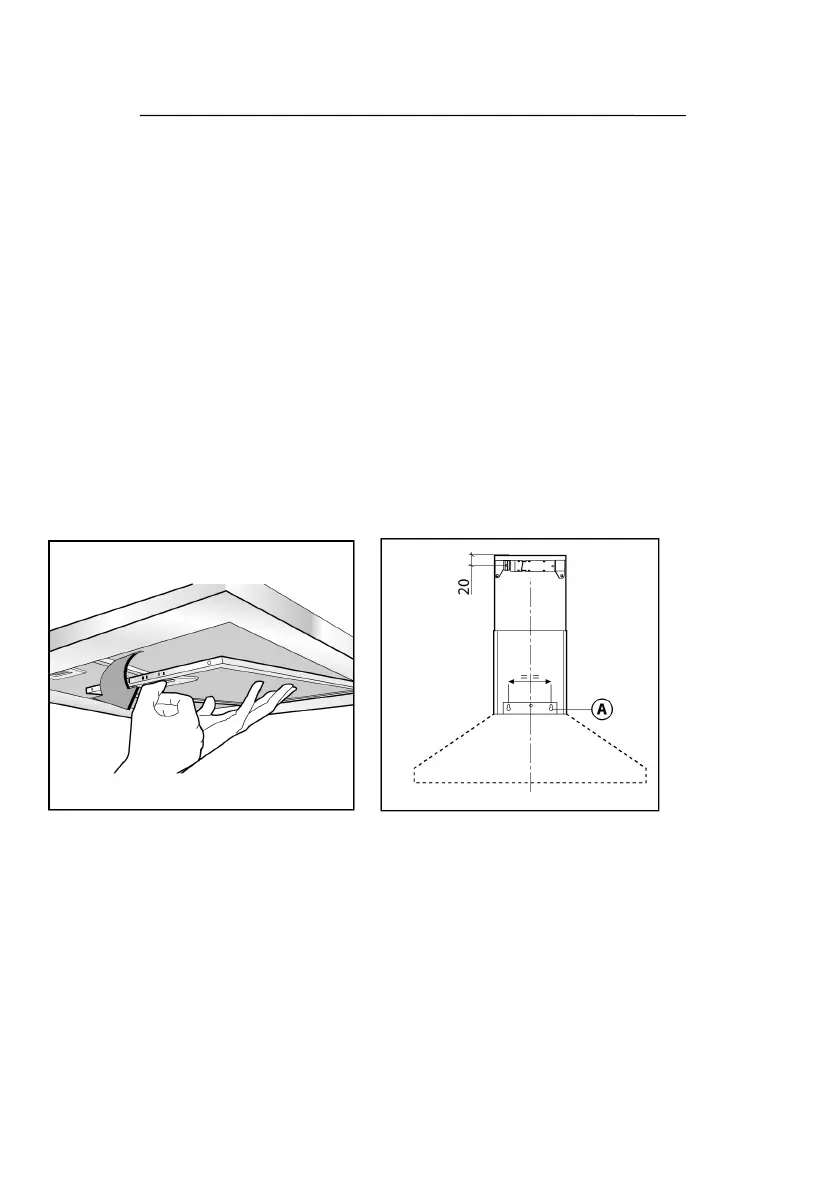

1.ábra 2.ábra
• Olyan elszívócső használatát javasoljuk, amelyik átmérője megegyezik a kivezető nyílás átmérőjével.
Amennyiben kisebb átmérőjű csövet használ, a termék teljesítményének hatékonysága csökkenhet és
működése zajosabbá válhat.
• Amennyiben a berendezést olyan lakásokba tervezték, amelyekben központi elszívó berendezés működik, a
következőképpen járjon el:
- A kapcsoló egy termo-elektromos eszközt használó szelep kinyílását és záródását irányítja. Amennyiben a
kapcsolót ON/BE állásba állítja, egy perccel később a szelep 90° forgással kinyílik, ezzel biztosítva a használt
levegő elszívását. A kapcsoló OFF/KI állásba állításával a szelep 100 másodperc elteltével bezárul.
• Falra szerelés:
Fúrja ki az A lyukakat, ügyelve a megadott távolságokra (2. ábra).
Rögzítse a berendezést a falhoz, és igazítsa vízszintes helyzetben a fali egységekhez. Amikor a készüléket
beállította, az A csavarok használatával rögzítse véglegesen a páraelszívót (3. ábra). Különféle szerelési módok
esetén használjon a faltípusnak (pl. vasbeton, gipszkarton, stb.) megfelelő csavarokat és tipliket.
Amennyiben a termékhez mellékeltek csavarokat és tipliket, ellenőrizze, hogy azok alkalmasak-e ahhoz a
