STOVES S100 - Instruções de Instalação

Instruções de Instalação
• As ligações elétricas devem ser efetuadas por pessoal especializado.
• Usar luvas de proteção antes de prosseguir com a instalação.
• Conexão Elétrica:
- O aparelho foi fabricado como classe II, portanto, não é necessário o cabo de terra. O ponto de alimentação
deve ser facilmente acessível após a instalação do aparelho. Se o aparelho estiver equipado com cabo de
alimentação sem ficha, um interruptor unipolar dimensionado adequadamente com abertura mínima 3 mm
entre contatos deve ser montado entre o aparelho e o fornecimento de eletricidade em conformidade com a
carga e regulamentos em vigor.
- A ligação à rede eléctrica é realizada como se segue:
Castanho = L linha
Azul = N neutral.
• Se o fogão é elétrico, gás, ou indução, a distância mínima entre a mesma e a parte inferior do exaustor deve
ser de pelo menos 65 cm. Se utilizar um tubo de ligação composta por duas partes, a parte superior tem de ser
colocada no exterior da parte inferior.
Não ligue a descarga do exaustor para o mesmo condutor que utiliza para circular o ar quente ou para evacuar
os fumos de outros aparelhos geradas que não sejam de origem de uma fonte elétrica.

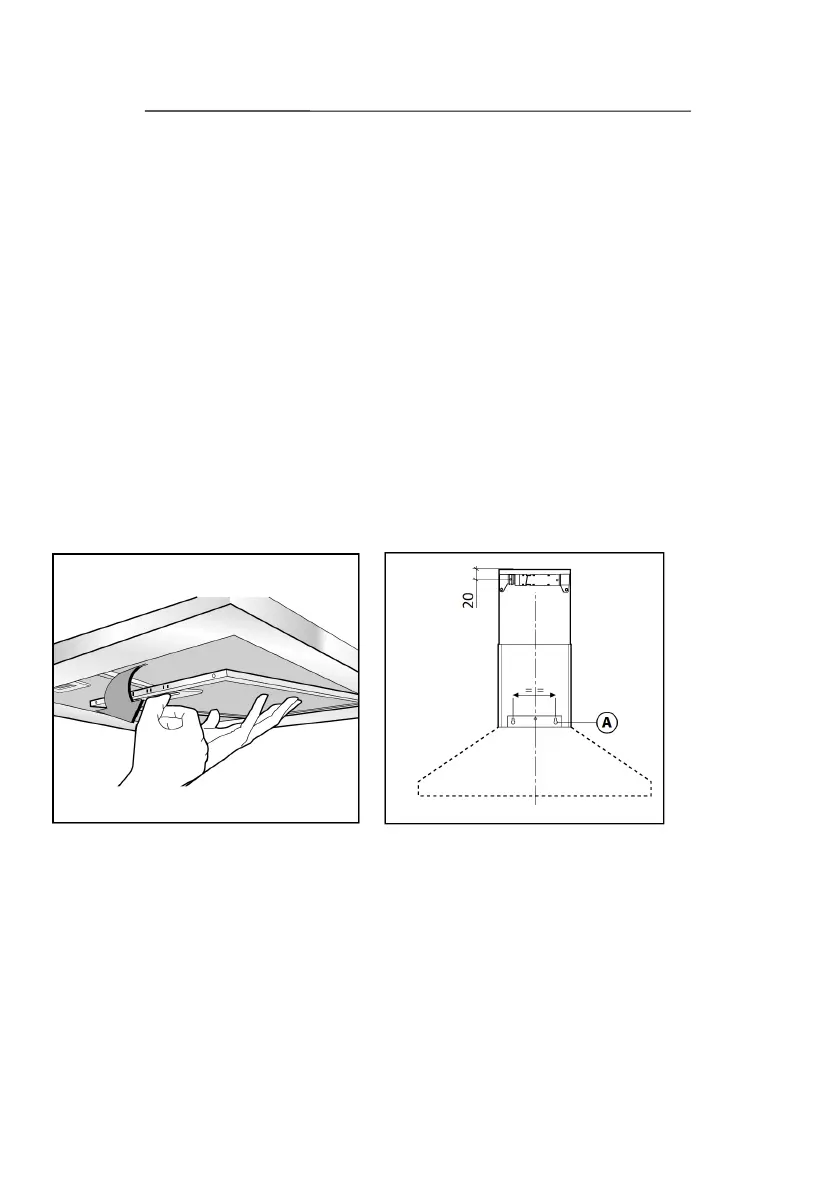

Antes de prosseguir com as operações de montagem, retire o filtro anti gordura (s) (Fig.1) para que a unidade
seja mais fácil de manusear.
- No caso de montagem do aparelho em versão de sucção prepare o furo para a evacuação de ar.
Fig.1 Fig.2
• Recomendamos o uso de um tubo de escape de ar, que tem o mesmo diâmetro que o orifício de saída de
exaustão de ar. Se utilizar um tubo com um diâmetro mais pequeno, a eficiência do produto pode ser reduzida
e o seu funcionamento pode tornar-se mais barulhento.
• Se o seu aparelho foi projetado para uso em habitações como dispositivo de sucção centralizado deve realizar
as seguintes operações:
- A abertura dos controladores através de uma chave de fechamento de uma válvula usando um dispositivo
termoelétrico. Ao colocar a chave na posição Ligar, depois de um minuto, a válvula abre numa rotação de 90 °,
permitindo a sucção do ar viciado. Ao colocar a chave na posição Desligar, a válvula fecha-se após 100
segundos.
PT-4
