• Fissaggio a parete:
Praticare i fori A rispettando le distanze indicate (Fig. 2).
Fissare l'apparecchio alla parete e allinearlo in posizione orizzontale per i pensili. Una volta che
l'apparecchio è stato regolato, fissare definitivamente la cappa utilizzando le viti A (Fig. 3). Per i vari
montaggi utilizzare viti e tasselli adatti al tipo di muro (es. cemento armato, cartongesso, ecc.).
Se le viti e i tasselli vengono forniti con il prodotto, verificare che siano adatti per il tipo di parete su cui è
fissata la cappa.

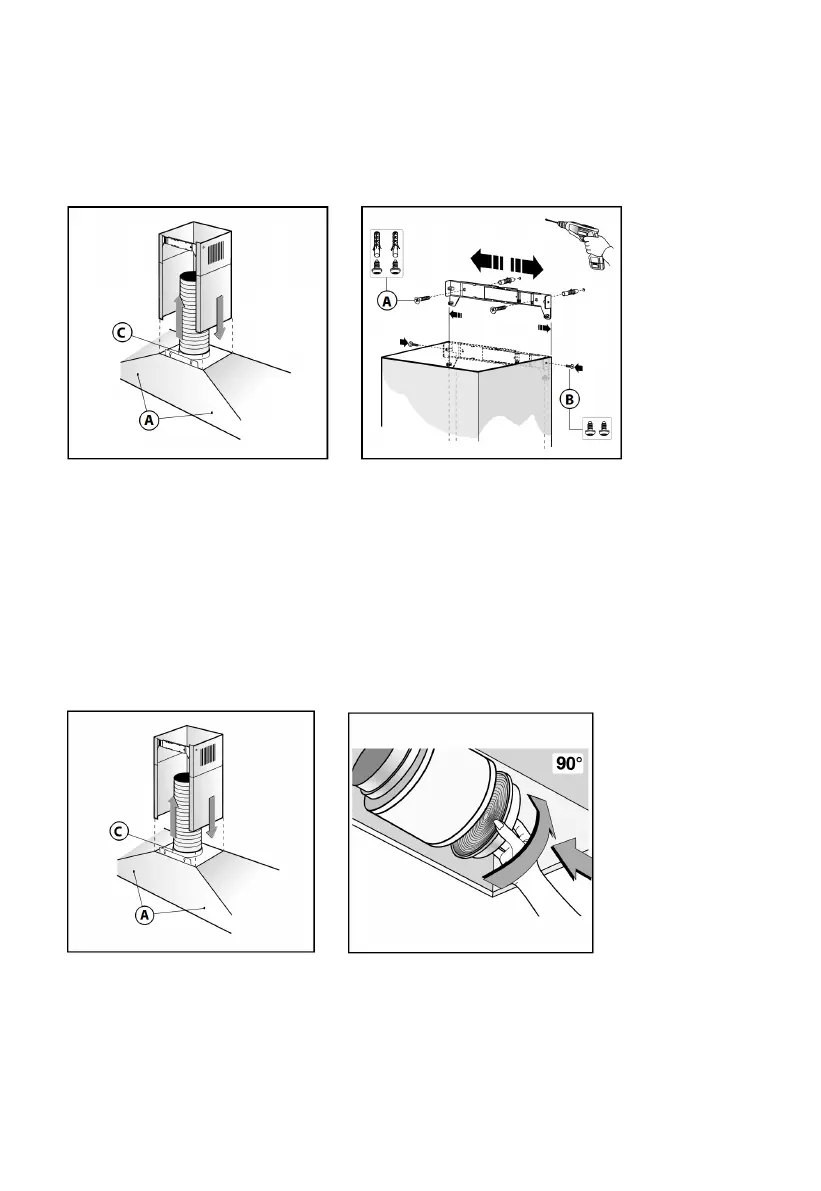

Fig.3 Fig.4
• Fissaggio dei condotti telescopici decorativi:
Organizzare l'alimentazione elettrica entro l'ingombro del condotto decorativo. Se il vostro apparecchio
deve essere installato in versione aspirante o in versione con motore esterno, preparare l’apertura dello
scarico dell’aria. Regolare la larghezza della staffa di supporto del condotto superiore (Fig. 4).
Successivamente fissarla al soffitto utilizzando le viti A (Fig. 4) in modo tale che sia in linea con la cappa e
che rispetti la distanza dal soffitto indicata in Fig. 2.
Collegare la flangia C al foro di scarico dell'aria mediante un tubo connettivo (Fig. 5). Inserire il condotto
superiore in quello inferiore e il resto al di sopra della struttura. Sfilare il condotto superiore fino alla staffa
e fissarlo con le viti B (Fig. 4). Per trasformare la cappa da una versione aspirante ad una versione filtrante,
chiedere al Vostro rivenditore i filtri al carbone attivo e seguire le istruzioni di installazione.
Fig.5 Fig.6
• Versione filtrante:
Installare la cappa e i due condotti come descritto nel paragrafo riguardante il montaggio della cappa in
versione aspirante. Per assemblare i condotti filtranti consultare le istruzioni contenute nel kit. Se Vi è stato
fornito il kit, è possibile ordinarlo presso il Vostro rivenditore come accessorio. I filtri devono essere applicati
all'aspiratore posizionato all'interno della cappa. Essi devono essere centrati ruotandoli di 90 gradi fino a
quando scatta il fermo di arresto (Fig. 6).
