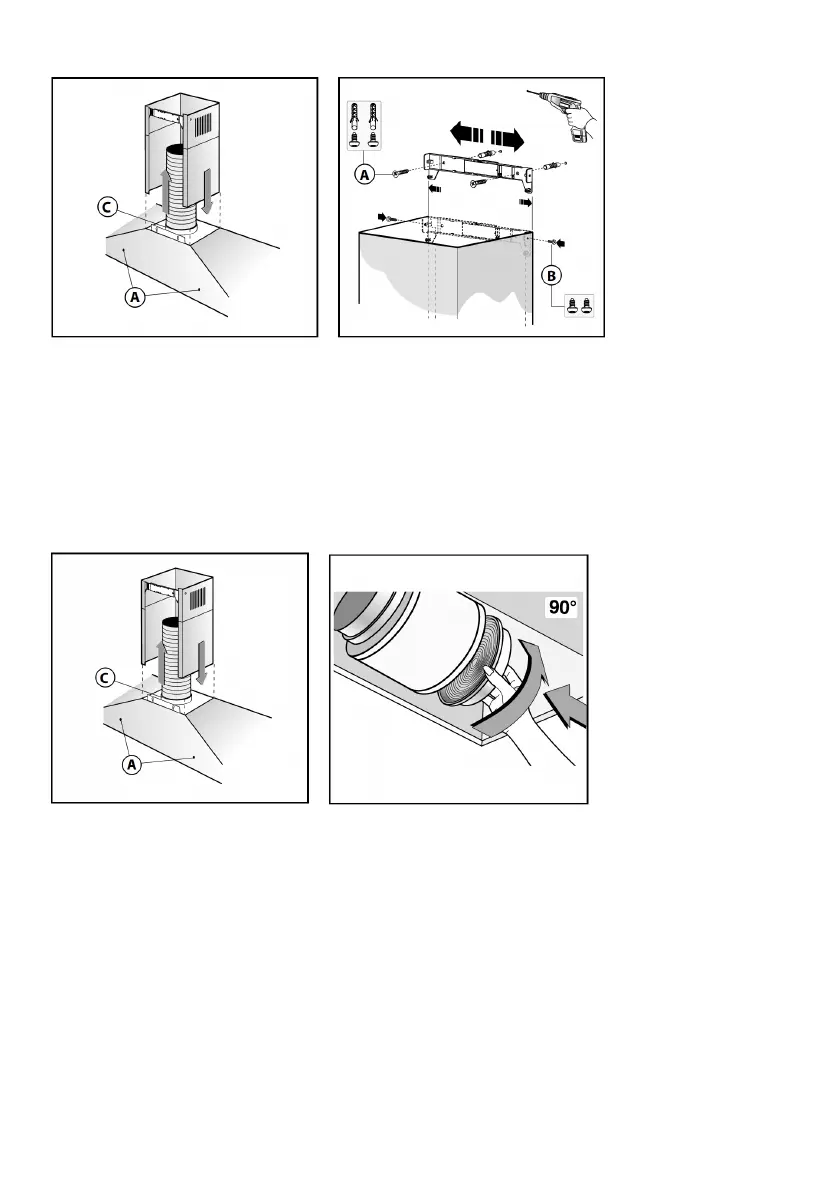

• Dekoratīvā teleskopiskā dūmvada nostiprināšana:
Piemērojiet elektroapgādi atbilstoši dekoratīvā dūmvada izmēriem. Ja jūsu ierīce ir jāuzstāda versijā ar
cauruļvadiem vai versijā ar ārējo motoru, sagatavojiet gaisa izplūdes atveri. Pielāgojiet atbalsta kronšteina
platumu augšējam dūmvadam (4.att.). Pēc tam piestipriniet to pie griestiem, izmantojot skrūves A (4.att.) tādā
veidā, lai tas būtu vienā līnijā ar nosūcēju, un ievērojiet attālumu no griestiem, kā norādīts 2.att.
Pievienojiet atloku C pie gaisa izplūdes atveres, izmantojot pieslēguma cauruli (5.att.). Ievietojiet augšējo
dūmvadu apakšējā dūmvadā un atbalstiet virs rāmja. Izvelciet augšējo dūmvadu līdz kronšteinam un
nostipriniet to ar skrūvēm B (4.att.). Lai pārveidotu nosūcēju no cauruļvadu versijas filtrēšanas versijā,
iegādājieties pie sava dīlera ogles filtrus un izpildiet uzstādīšanas instrukcijas.
5. att. 6.att.
• Filtrēšanas versija:
Uzstādiet nosūcēju un abus dūmvadus, kas aprakstīti punktā „Nosūcēja ar cauruļvadiem uzstādīšana”. Lai
uzstādītu filtrēšanas dūmvadu, skatiet instrukcijas, kas ir iekļautas komplektā. Ja komplekts netiek piegādāts,
pasūtiet to pie sava dīlera kā piederumu. Šie filtri ir jāpiemēro nosūkšanas ierīcei, kas novietota nosūcēja
iekšpusē. Tiem jābūt centrētiem, pavēršot tos par 90 grādiem, līdz tiek sasniegta atdure (6.att.).
