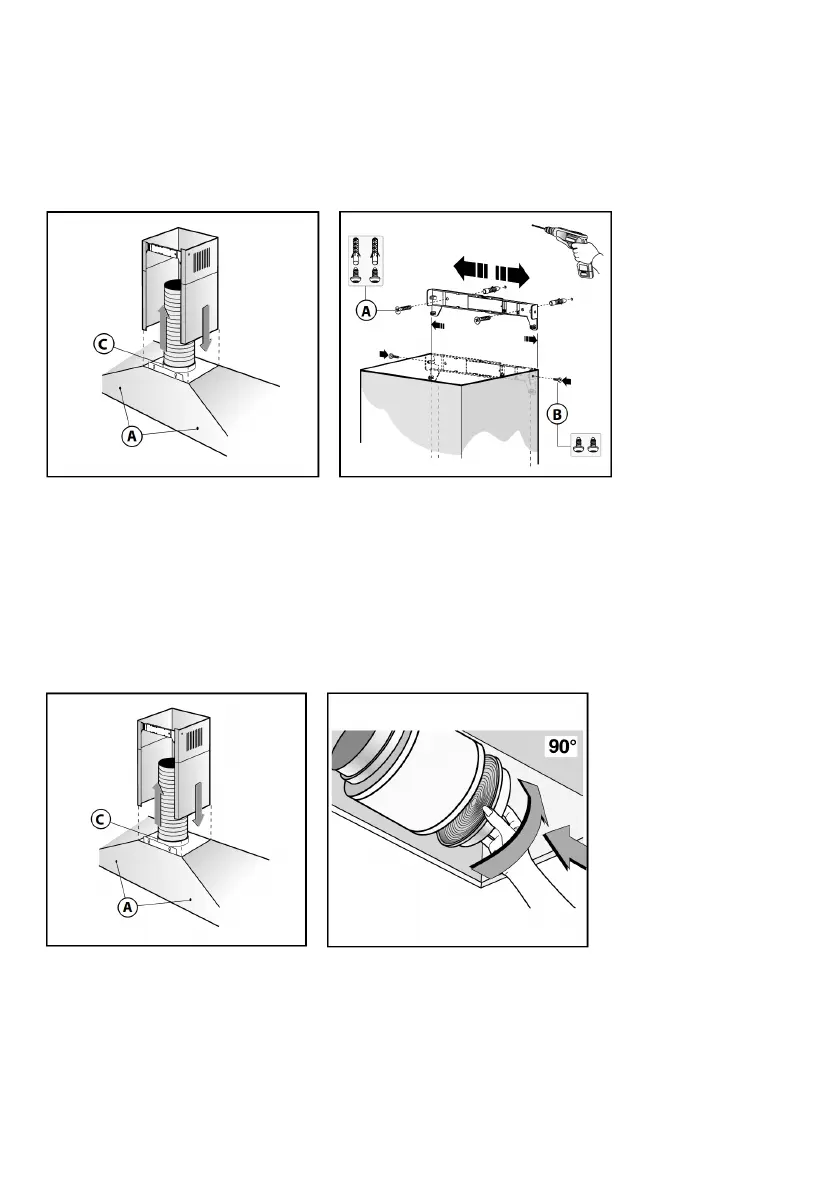

Fig.3 Fig.4
• Fixarea cosului de fum telescopic decorativ:
Aranjați alimentarea cu energie electrică în cadrul dimensiunilor cosului decorativ. În cazul în care aparatul va fi
instalat în versiunea cu conducte sau în versiunea cu motor de exterior, pregătiti deschiderea de evacuare a
aerului. Ajustați lățimea consolei suport a coșului superior (Fig.4). Apoi fixati-o de tavan folosind șuruburile A
(fig.4), astfel încât să fie în linie cu hota dvs. și să respecte distanța față de plafonul indicat în Fig.2.
Conectați flanșa C la orificiul de evacuare a aerului cu ajutorul unei conducte de legătură (Fig.5). Introduceți
cosul superior în cosul de fum inferior și sprijiniți-l deasupra cadrului. Extrageți cosul de fum superior până la
suport și fixați-l cu șuruburile B (Fig.4). Pentru a transforma hota dintr-o versiune cu conducte într-o versiune
de filtrare, cereți distribuitorului dvs. filtre de carbune și urmați instrucțiunile de instalare.
Fig.5 Fig.6
• Versiunea de filtrare:
Instalați hota și cele două coșuri așa cum este descris în paragraful de instalare a hotei în versiunea cu
conducte. Pentru a asambla cosul de filtrare consultați instrucțiunile cuprinse în set. Dacă nu este furnizat setul,
comandati-l de la distribuitor ca accesoriu. Filtrele trebuie să fie aplicate la unitatea de aspirație poziționată în
interiorul hotei. Ele trebuie să fie centrate prin rotirea lor cu 90 de grade până cand dispozitivul de oprire este
declanșat (Fig.6).
• Fixarea pe perete:
Faceți găurile A respectând distanțele indicate (Fig.2).
Fixați aparatul pe perete și aliniați-l în poziție orizontală la unitățile de perete. În cazul în care aparatul a fost
reglat, fixate definitiv hota folosind șuruburile A (fig.3). Pentru diferite instalații utilizati șuruburi și dibluri
potrivite pentru tipul de perete (de exemplu beton armat, rigips, etc.).
În cazul în care șuruburile și diblurile sunt furnizate odată cu produsul, verificați dacă acestea sunt potrivite
pentru tipul de perete pe care hota urmează să fie fixată.
