железобетон, гипсокартон и т.д.).
Если шурупы и винтовые анкерные болты поставляются с вытяжным устройством, убедитесь, что они
подходят под тип вашей стены, на которую будет осуществляться крепление.

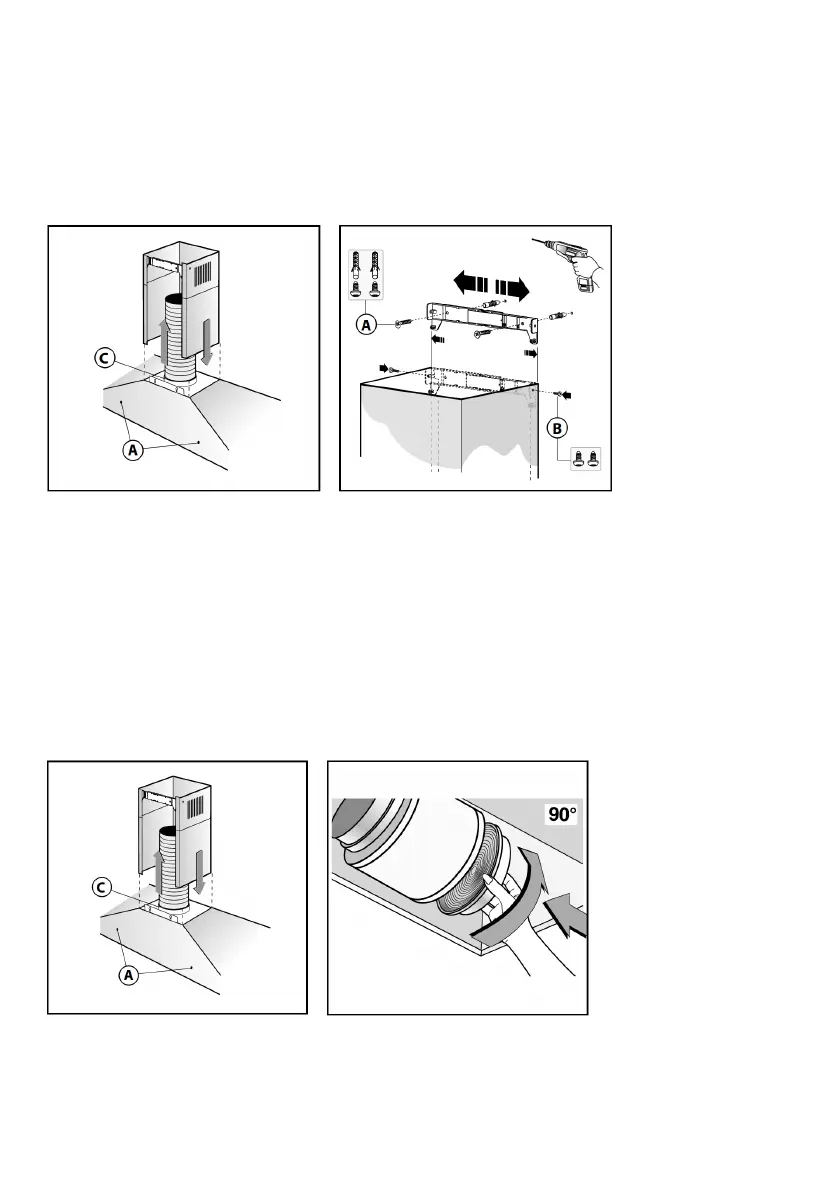

Рис. 3 Рис. 4
• Крепление декоративного телескопического дымохода:
Установите источник питания с учетом габаритов декоративного дымохода.
Если устройство будет предназначено для использования в качестве вытяжного приспособления или же
будет иметь внешний мотор, подготовьте отверстие для отвода воздуха. Отрегулируйте ширину
опорного кронштейна верхней части дымохода (рис. 4). Затем прикрепите его к потолку при помощи
шурупов А (рис. 4) таким образом, чтобы он был на одном уровне с вашей вытяжкой. Учитывайте также
расстояние от потолка, обозначенное на рисунке 2.
Подсоедините фланец С к вентиляционному отверстию при помощи соединительной трубы (рис. 5).
Вставьте верхнюю часть дымохода в нижнюю часть, а остальная часть должна располагаться над
каркасом. Вытяните верхнюю часть дымохода до кронштейна и закрепите ее винтами В (рис. 4). Если
хотите использовать вытяжку в качестве фильтрующего устройства, закажите у дилера фильтры и
следуйте следующим инструкциям.
Рис. 5 Рис. 6
• Вариант с фильтром:
Установите вытяжку и два дымохода, как описано в пункте по установке для варианта с вытяжкой
воздуха. Для установки фильтрующего дымохода обратитесь к инструкциям в наборе. Если набора нет в
комплекте, закажите его у дилера дополнительно. Фильтры необходимо устанавливать на всасывающее
устройство внутри вытяжной системы. Отцентрируйте фильтры, повернув их на 90 градусов до
специального упора (рис. 6).
• Крепление к стене:
Просверлите отверстия А на указанном расстоянии друг от друга (рис. 2).
Повесьте вытяжку на стене на креплениях и выровняйте её по горизонтали относительно других
кухонных приборов. После этого надежно закрепите её при помощи шурупов А (рис. 3). При разных
типах установки используйте шурупы или винтовые анкерные болты в зависимости от типа стены (напр.
