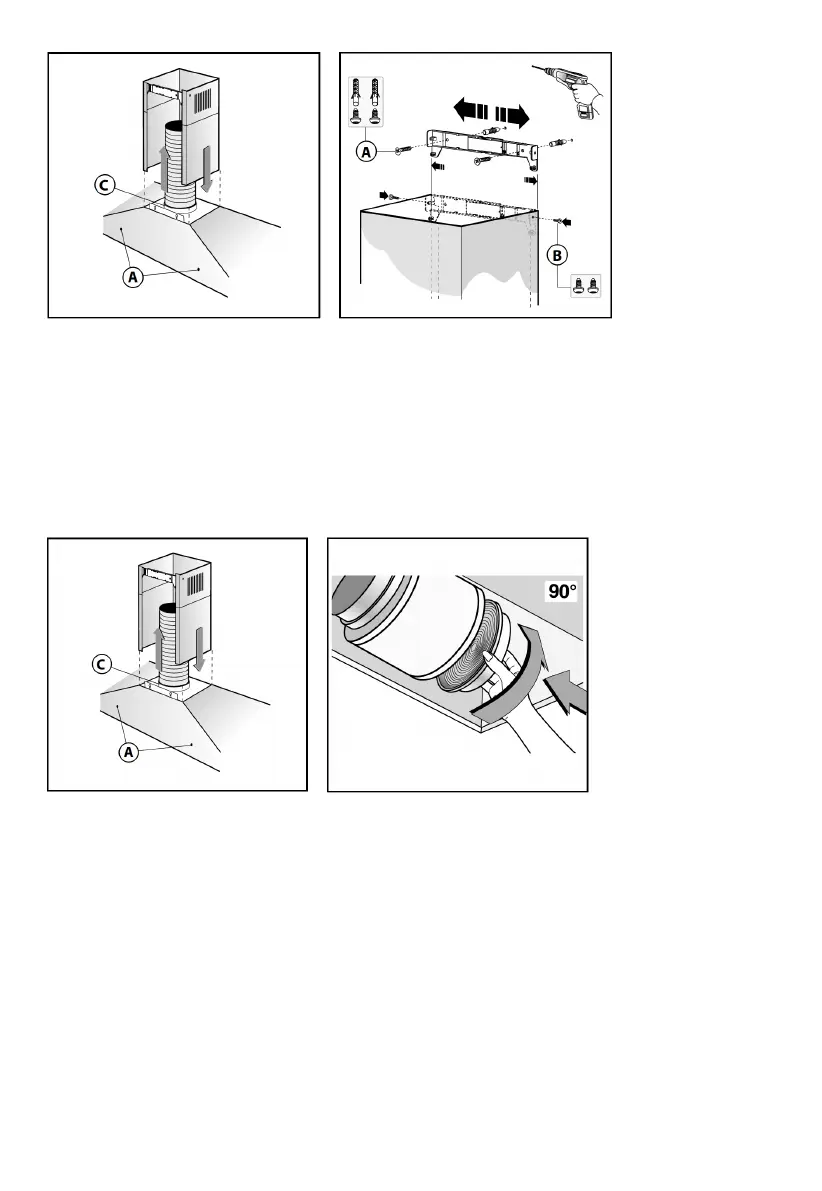

Fig.3 Fig.4
• Fästa den dekorativa teleskopiska rökkanalen:
Ordna strömtillförseln inom dimensionerna av den dekorativa rökkanalen. Om din apparat ska installeras i
kanalversionen eller i versionen med extern motor ska du förbereda luftutsläppsöppningen. Justera bredden på
stödfästet på den övre rökkanalen (fig. 4). Fäst den sedan i taket med hjälp av skruvarna A (fig. 4) på ett
sådant sätt att det är i linje med din fläkt och enligt avståndet från taket som anges i figur 2.
Anslut flänsen C till uttömningshålet med ett anslutningsrör (fig. 5). Sätt den övre rökkanalen i den undre
rökkanalen och sätt den över ramen. Dra ut den övre rökkanalen upp till fästet och fäst den med skruvarna B
(fig. 4). För att omvandla fläkten från en kanalversion till en filtreringsversion. Be din återförsäljare för kolfilter
och följ installationsanvisningarna.
Fig.5 Fig.6
• Filteringsversion:
Installera fläkten och de två rökkanaler enligt beskrivningen i stycket för installation av fläkten i kanalversion.
För att montera filtreringsrökkanalen ska du se anvisningarna som finns i utrustningen. Om utrustningen inte
tillhandahålls ska du beställa det från din återförsäljare som tillbehör. Filtren måste sättas på
insugningsenheten som är placerad inuti fläkten. De måste centreras genom att vrida dem 90 grader tills
stoppspärren utlöses (Fig.6).
