fiksna.

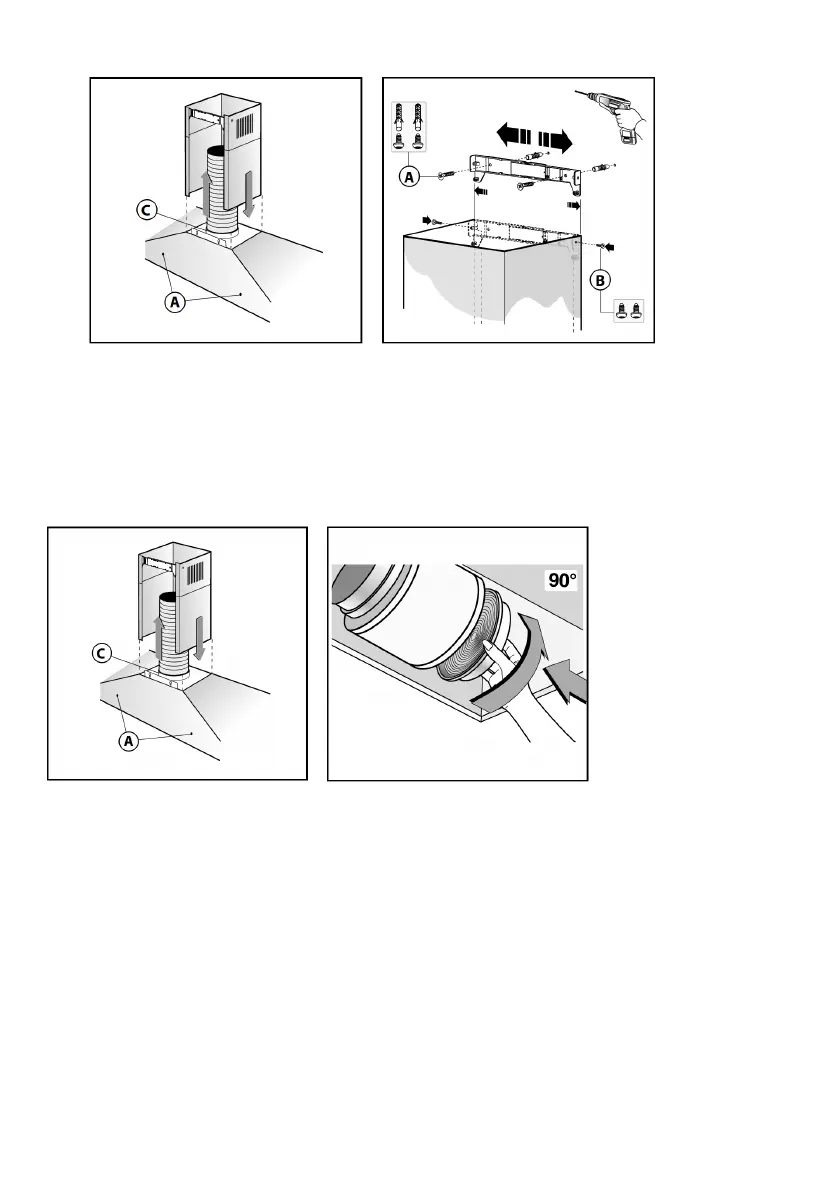

Sl.3 Sl.4
• Učvršćivanje dekorativnog teleskopskog dimnjaka:
Rasporedite električnu energiju unutar dimenzija dekorativnog dimnjaka. Ako je vaš uređaj napravljen za
ugradnju u kanalnoj verziji ili u verziji s vanjskim motorom, pripremite otvor za odvod zraka. Prilagodite širinu
nosača gornjeg dimnjaka (sl.4). Zatim ga pričvrstite na strop pomoću vijaka A (sl.4) na takav način da je to u
skladu s vašom napom i poštujući udaljenost od stropa, kako je prikazano na slici 2.
Spojite prirubnicu C na ispušnu rupu pomoću priključka (Slika 5). Umetnite gornji dimnjak u donji dimnjak i
nastavite ga iznad okvira. Izvadite gornji dimnjak do držača i učvrstite vijcima B (sl.4). Za transformaciju nape
iz kanalne verzije u filtrirnu verziju, upitajte svog dobavljača ugljenih filtera i slijedite upute za instalaciju.
Slika 5 Slika 6
• Filterna verzija:
Instalirajte napu dva dimnjaka kao što je opisano u točki za ugradnju nape u kanalnoj verziji . Za sastavljanje
filtrirnog dimnjaka se obratite u upute sadržane u kompletu. Ako kit nije u kompletu, naručite ga kod vašeg
prodavača kao dodatnu opremu. Filtri se moraju instalirati na usisnu jedinicu unutar nape. Moraju biti centrirani
na 90 stupnjeva, dok ne zapne zaustavljalni ulov (Slika 6).
