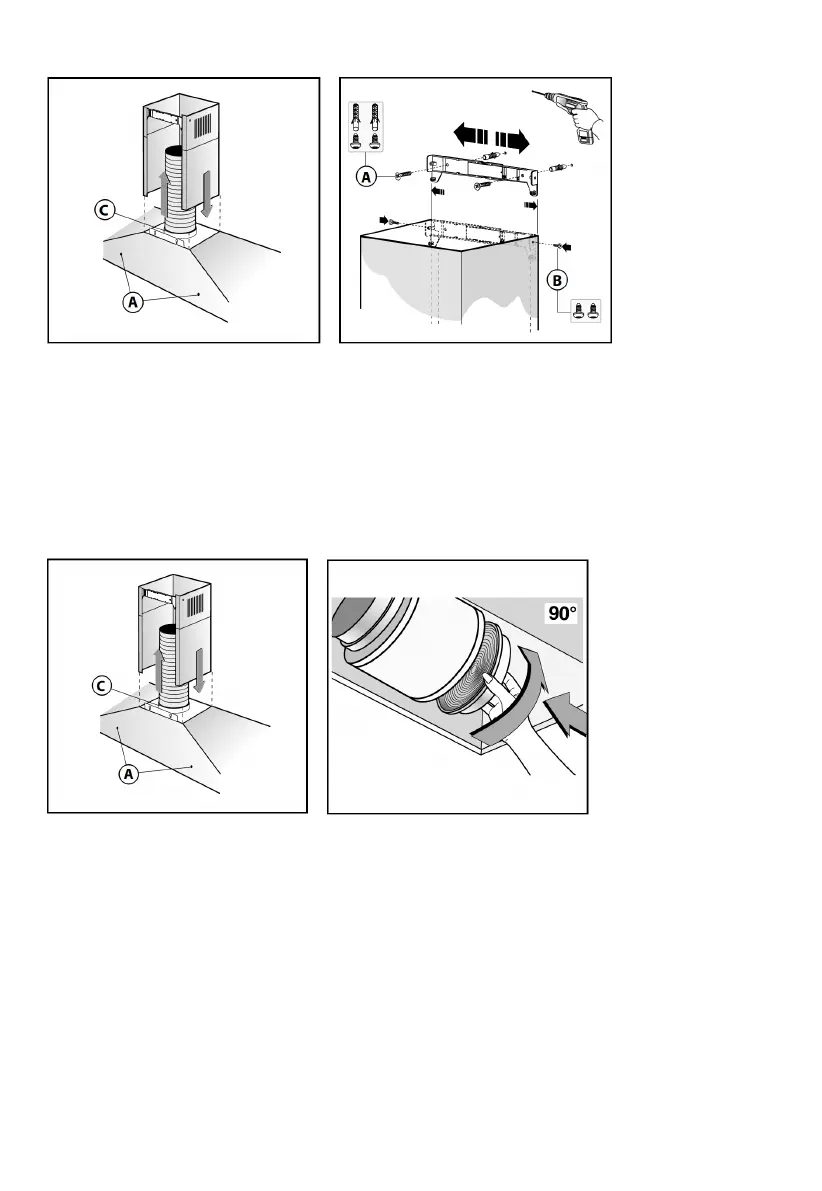

Fig.3 Fig.4
• Fastsæ ttelse af den dekorative teleskopiske flue:
Arranger strømforsyningen indenfor dimensionerne af dekorative flue. Hvis apparatet skal installeres i kanaler
version eller i den version med ekstern motor, forberede luften udstødning åbning. Tilpasse bredden af
støttebeslaget af den øvre flue (Fig.4). Så ordne det til loftet ved hjæ lp af skruerne A (Fig.4) på en sådan måde,
at det er i overensstemmelse med din hæ tte og respektere afstanden fra loftet er angivet i figur 2.
Forbind flangen C til luft udstødning hul ved hjæ lp af en forbindelsesrør (fig.5). Sæ t den øverste flue ind i den
nedre flue og hvile over rammen. Uddrag den øverste flue op til beslaget, og fastgør den med skruerne B
(Fig.4). At omdanne hæ tten fra en kanal-version i en filtrering udgave, så spørg din forhandler til kulfiltre og
følge installationsvejledningen.
Fig.5 Fig.6
• Filtreringsversion:
Installer hæ tte og de to røgrør, som beskrevet i afsnittet om montering af emhæ tten i kanal-version. For at
samle filtreringen flue henvises til instruktionerne i sæ ttet. Hvis sæ ttet ikke er forudsat, bestille den hos din
forhandler som tilbehør. Filtrene skal anvendes på sugeenheden placeret inde i hæ tten. De skal væ re centreret
ved at dreje dem 90 grader indtil stop fangst udløst (Fig.6).
