Stuart RE3022C - Instalación Eléctrica

12

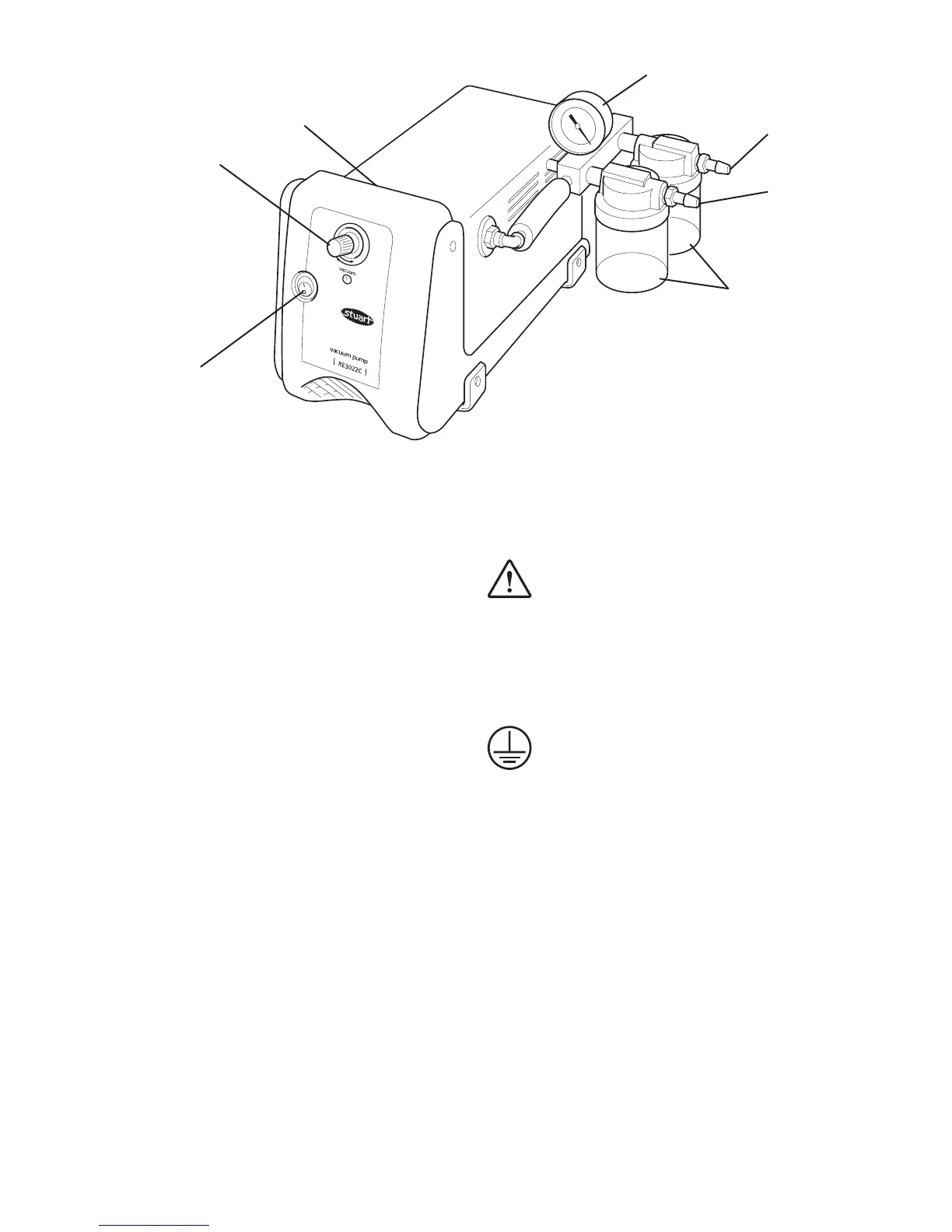

Manómetro de vacío
Control de vacío
Asa de transporte
Interruptor de
encendido/apagado
Orificio de
salida
Colectores
Figura 1
Orificio de
entrada
Espanol
~
Bomba de vacío Modelo
RE3022C
Instrucciones de empleo
Si el equipo no se utiliza del modo descrito
en este manual podrá afectarse la
protección incorporada en el mismo.
Esta bomba de vacío Stuart ha sido diseñada
para funcionar en las condiciones siguientes:
❖ en un lugar interior solamente.
❖ en una zona bien ventilada.
❖ a una temperatura ambiente entre +5°C y
+40°C.
❖ a una altitud de hasta 2000m.
❖ a una humedad relativa no superior al 80%.
❖ a fluctuaciones del suministro de la red no
superiores al 10% de la nominal.
❖ a un sobrevoltaje de la
categoría II IEC60364-4-443.
❖ a un nivel de polución 2 IEC664..
❖ a una distancia mínima separada a 200mm
de paredes y de otros elementos.
Instalación eléctrica
Antes de efectuar la conexión, deberá leer
y comprender el contenido de este
manual y asegurar que el suministro de la
línea sea adecuado. Esta bomba requiere
un suministro monofásico nominal de
230V y 50Hz ~.
El consumo de energía es de 150W.
ESTE EQUIPO DEBE SER CONECTADO
A TIERRA
La bomba se envía con dos cables de la red
provistos de enchufes IEC para la conexión al
instrumento. Uno incluye un enchufe de 3
clavijas tipo Reino Unido y el otro un enchufe de
2 clavijas tipo “Schuko” para la conexión a la
red. Seleccione el cable adecuado a su
instalación eléctrica y deseche el otro.
Si ninguno de los enchufes es adecuado, tome el
cable con el enchufe tipo Reino Unido y
sustitúyalo por uno adecuado. Esta operación
requiere cortar el enchufe moldeado, preparar el
cable y conectarlo al enchufe recableable
conforme con las instrucciones.
