3.5 Combustion air connection
Air drawn from outside
If the stove is positioned on a Stûv base with a drawer
or on a Stûv 16 H base, please consult the instructions
which come with these accessories.

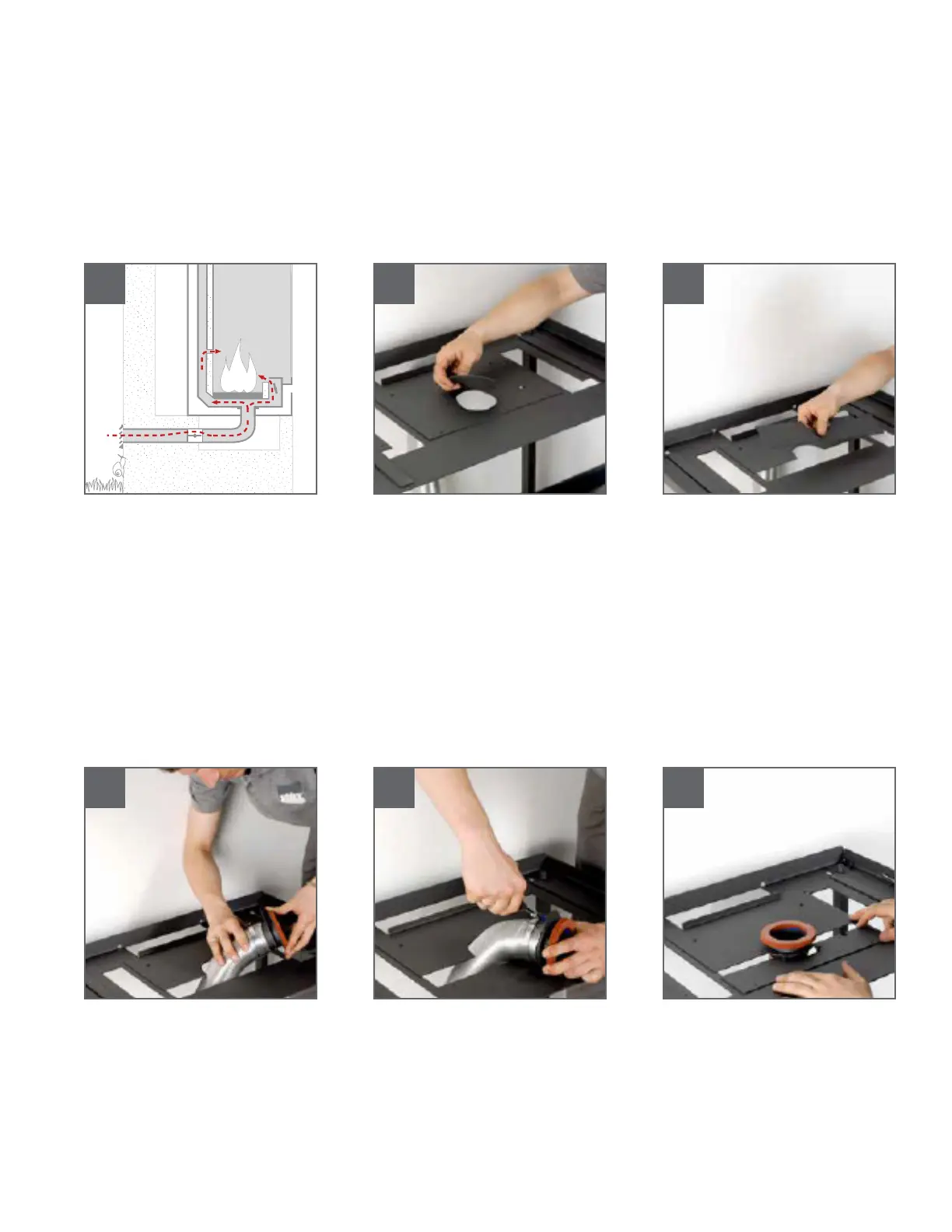

The combustion air is drawn from outside by means of a
duct [diagram 1] connected to the support plate.
Remove the plug [photo 2] and the cover at the front
[photo 3].
Fit the duct over the sleeve [photo 4] and secure it with a
clamp collar [photo 5] with the collar attachment turned
towards the back of the stove.
Insert the 2 M4 screws with hexagonal heads into the
cover at the front, put the sleeve between the 2 screws
[photo 6] and then fasten it all.
Ensure the plate is level and attach it to the base [photo
7].
1
4
2
5
3
6
3.5 L'air pour la combustion
L'air pour la combustion est prélevé à l'extérieur
Si le foyer est posé sur un socle à tiroir Stûv ou sur sur
base Stûv 16 H, consultez aussi les instructions qui
accompagnent ces accessoires.
L'air pour la combustion est prélevé à l'extérieur par une
gaine [schéma1], raccordée au plateau de prépose.
Enlever le bouchon [photo 2] et la trappe avant [photo 3].
Enfiler la gaine sur le manchon [photo 4] et la fixer par un
collier [photo 5], l'attache du collier tournée vers l'arrière
du foyer.
Engager les 2 vis M4 à tête hexagonale dans la trappe
avant et insérer le manchon entre le 2 vis [photo 6] et
refixer le tout.
Mettre le plateau à niveau et le fixer au socle [photo 7].
