14

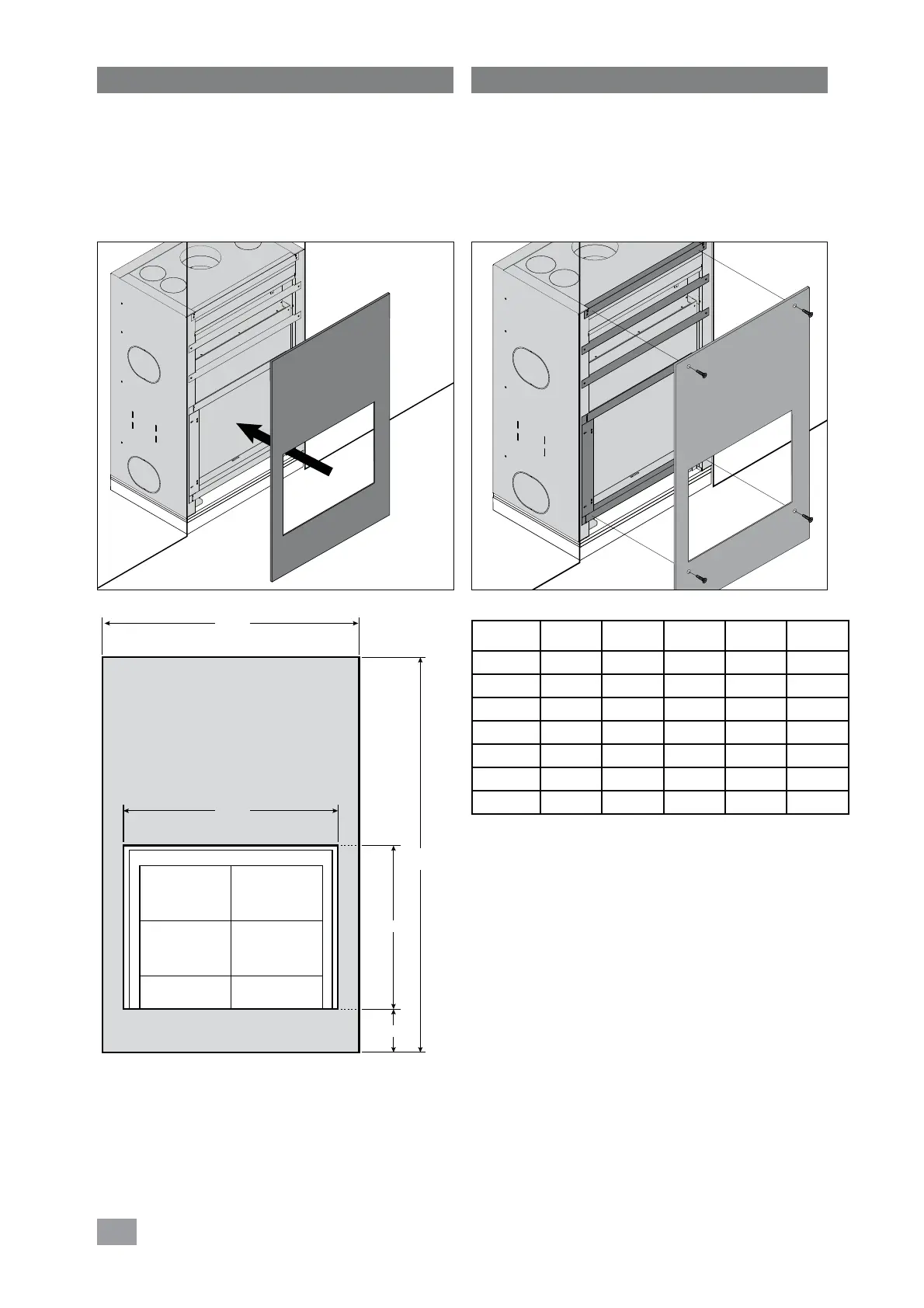

Minimum non-combustible wall section Section minimale de mur non-combustible
Note: Utilisez un panneau de ciment de 1/2" pour finir
l’ouverture de l’âtre (non inclus avec le caisson d’isolation
préfabriqué). D’autres matériaux non combustibles peuvent
être utilisés. Les dimensions indiquées ci-dessous vont
varier avec l’utilisation d’une façade ou d’un cadre Stûv.
Communiquer avec le service à la clientèle pour plus de
détails.
Note: Use 1/2" cement board to finish the hearth opening
(not included with the prefabricated insulation shell). Other
noncombustible materials can be used. The dimensions
shown below will vary when using a Stûv supplied facing
or frame.
Please contact our customer service department for details.
A
(min.)
(min.)
E
D
C
B
ABCDE
S21/65H 28 7/8" 63 1/4" 6 1/2" 27" 23"
S21/75 32 3/4" 54 7/8" 6 1/2" 20 5/8" 27"
S21/85 36 3/4" 59 1/8" 6 1/2" 24 7/8" 31"
S21/95 40 5/8" 63 1/2" 6 1/2" 27" 34 7/8"
S21/105 44 5/8" 56 1/8" 6 1/2" 18 1/2" 38 3/4"
S21/125 52 1/2" 59" 6 1/2" 23 7/8" 46 1/2"
S21/135 56 3/8" 6 1/2" 18 4/8" 51 1/8"
