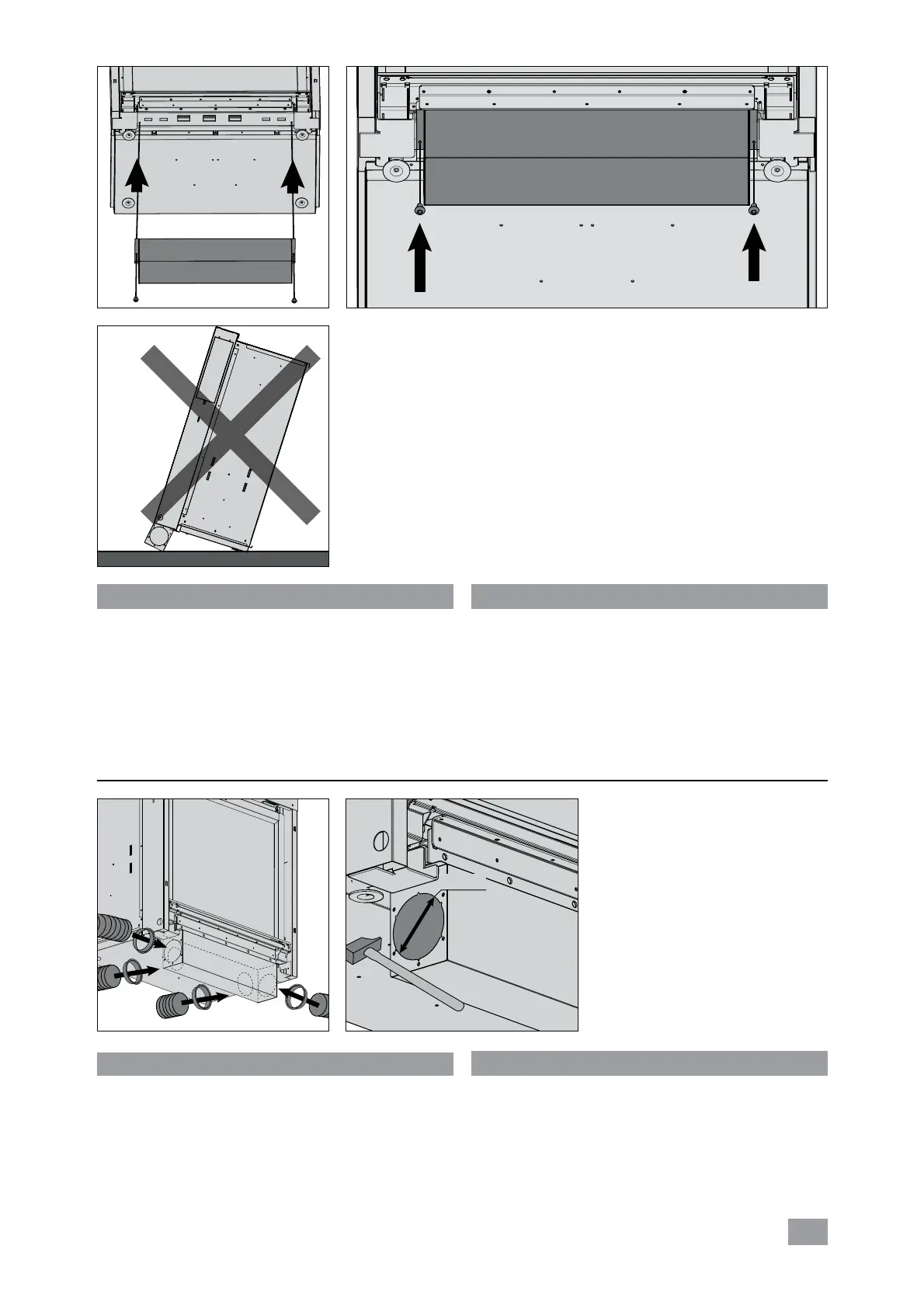

Placement de l'option arrivée d'air extérieur
Placement de la boite :
Visser la boite sous le foyer à l'aide des deux vis torx M5x8
Attention !
La boite ne peut supporter le poids du foyer. Prendre
garde de ne pas endommager ni la boite ni le foyer lors du
redressement de l'appareil.
Locating the external air intake option
Locating the box :
Screw the box to the stove using two M5x8 torx screws.
Warning!
The box cannot bear the weight of the stove. Take care not
to damage the box or the stove when standing the device
up.
Fix a baffle as well as a 4" diameter hose to the external air
intake box.
It is possible to connect this to the back (2 positions) or the
side of the box (2 positions).
Break out the pre-cutout(s) using a hammer.
External air intake connection
Ø 100 mm
12
Fixer un buselot ainsi qu'un flexible diamètre 4" à la boite
d'arrivée d'air extérieur.
Il est possible de se raccorder à l'arrière (2 positions) ou sur
le côté de la boite (2 positions).
Casser la ou les prédécoupe(s) à l'aide d'un marteau.
Connection arrivée d'air extérieur
Ø4"
