Stûv 30-compact haut - 02/14
Déballage (suite)

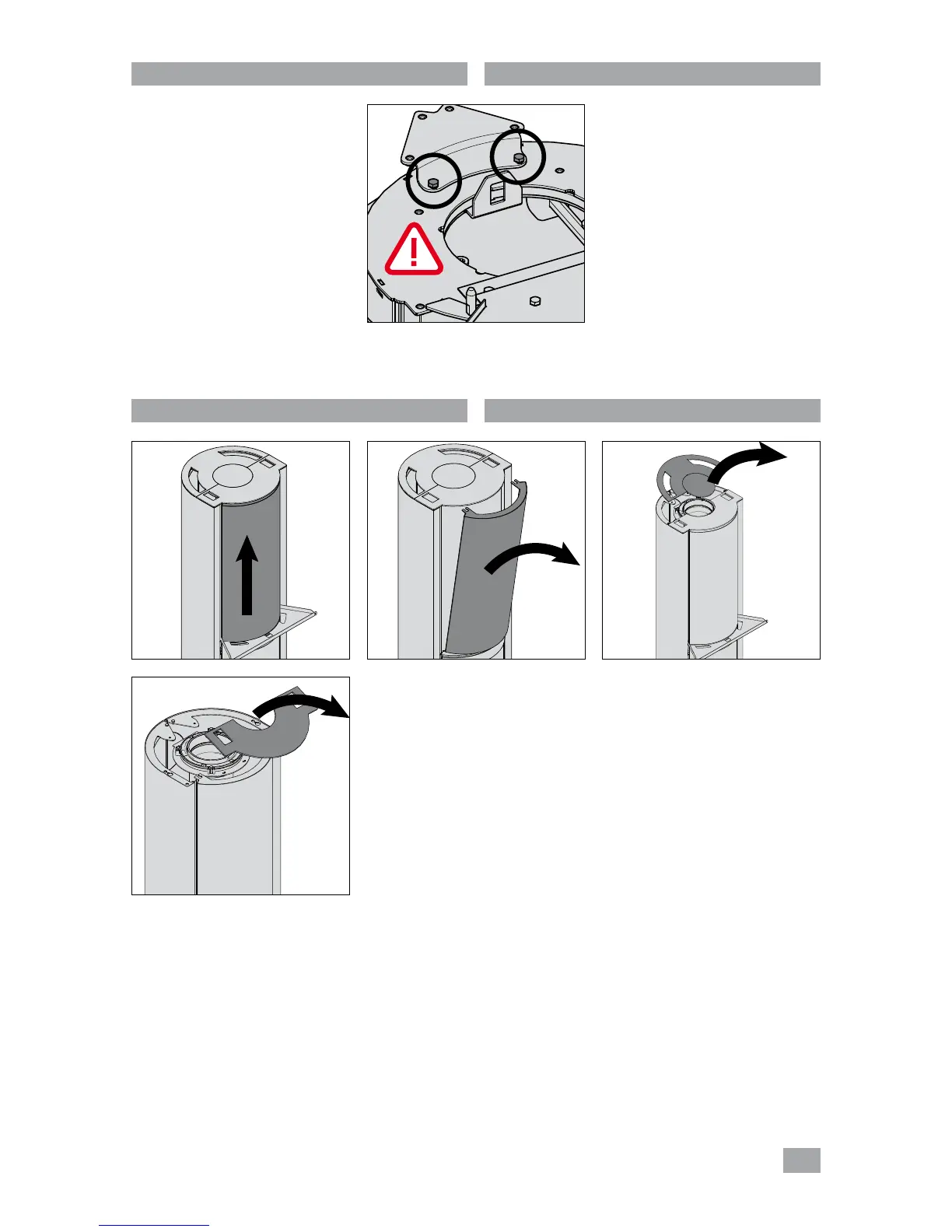

Attention! Ne jamais désserrer les deux vis positionnant
le support parement : celui-ci a été réglé et fixé en usine
[photo 4].
Démontage des pièces extérieures du foyer
Pour alléger le foyer, le manipuler plus facilement et
éviter d'abîmer les pièces mobiles, nous vous conseillons
vivement de déshabiller le Stûv30-compact et de retirer
le contenu de la chambre de combustion avant de
commencer l'installation proprement dite.
> Retirer les 2 tablettes situées sur le haut du foyer :
– veiller à d'abord enlever le fronton; le soulever
légèrement [photo 1] et basculer le haut vers soi [photo
2].
– retirer ensuite les 2 tablettes, celle de l'arrière [photo 3],
puis celle de l'avant [photo 4].
Unpacking (continuation)
Please note ! Never undo the two screws holding the
support panel in place : it is factory adjusted and fixed
[photo 4].
Removing the exterior parts of the stove
To make the stove lighter, easier to handle and to avoid
damaging the mobile parts, we strongly recommend that
you unpack the Stûv 30-compact and remove the contents
from the combustion chamber before starting the actual
installation.
> Remove the 2 plates on the top of the stove :
– first remove the front ; lift it gently [photo 1] and tilt the
top towards you [photo 2].
– then remove the 2 plates, the one at the back [photo 3],
then the one at the front [photo 4].
