b
a
2 3/8”
9 1/2”
a
b
4
3
4 5
Stûv 30-compact haut - 02/14
Le foyer a besoin d'air pour la combustion
(particulièrement lorsqu'il fonctionne à feu ouvert).
La solution idéale

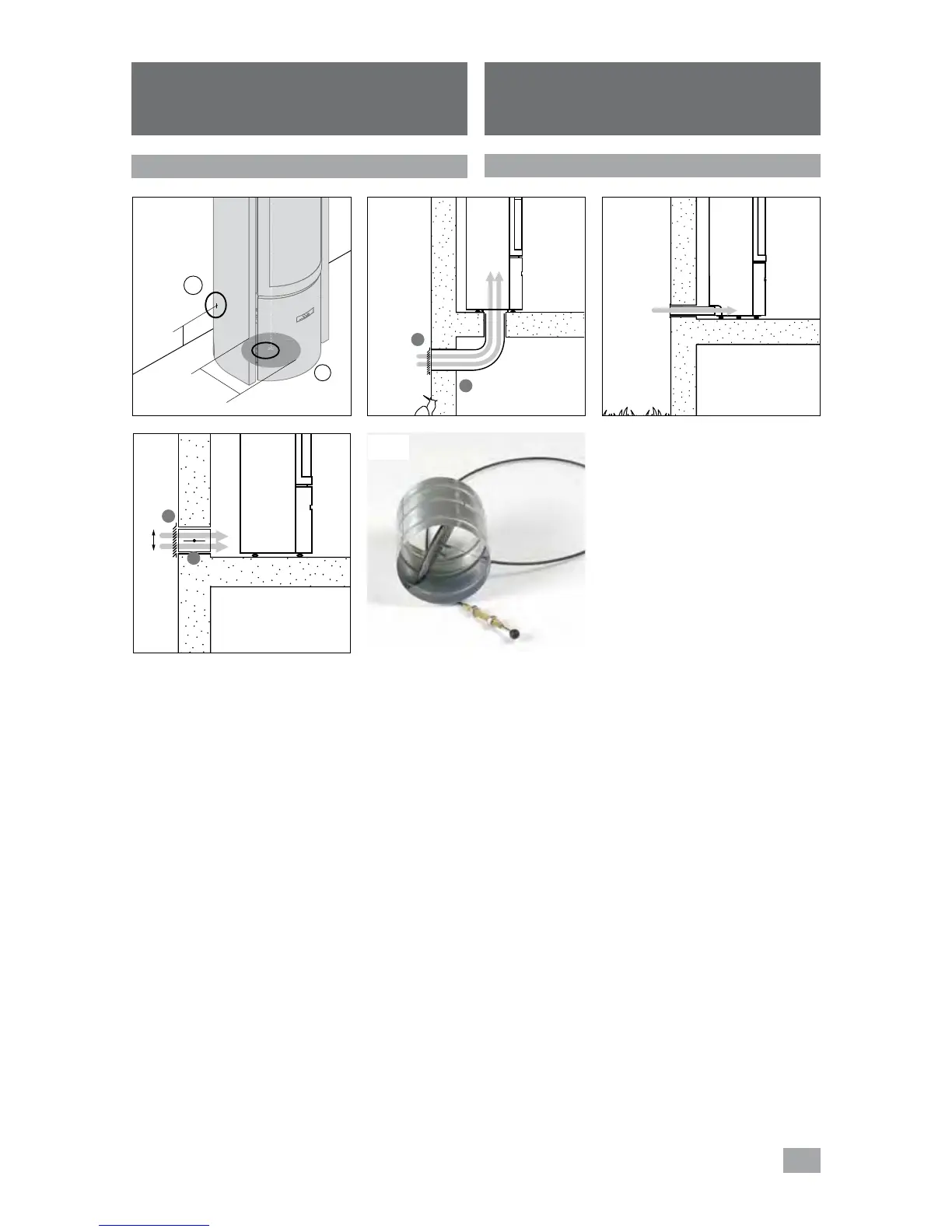

Le Stûv 30-compact est conçu pour être connecté
directement à une arrivée d'air extérieur (indépendant de
l'air de la maison). Nous recommandons cette disposition.
La connexion peut se faire par en dessous du foyer
[schémas 1a et 2] ou par l'arrière [schéma 1b et 3].
Si le foyer n'est pas directement raccordé à une arrivée
d'air extérieur… (facultatif)
Une arrivée d'air suffisante (ø 2-1/2”), doit idéalement
déboucher à proximité du foyer. [schéma 4].
Cette arrivée d’air proviendra d’un vide ventilé, d’un local
ventilé (cave) ou de l’extérieur.
Cette disposition est obligatoire dans certains pays ou
localités
PRÉPARATION DU CHANTIER
Arrivée d'air pour la combustion
Combustion air inlet
The stove requires air for combustion (particularly when
working in open-fire mode).
The ideal solution
The Stûv 30-compact is designed to be directly connected
to an outside air inlet (independent of the air in the house).
We recommend this set-up. The connection can be made
below the stove [diagrams 1a & 2] or at the back [diagram
1b & 3].
If the stove is not connected directly to an outside air
inlet...(optional)
A sufficient air inlet (Ø 2-1/2”) should ideally be created
close to the stove [diagram 4].
This air inlet comes from a ventilated empty space, a
ventilated room (cellar) or from outside.
This set-up is mandatory in some countries or localities.
SITE PREPARATION
