Stûv 30-compact haut - 02/14
Ramonage (suite)

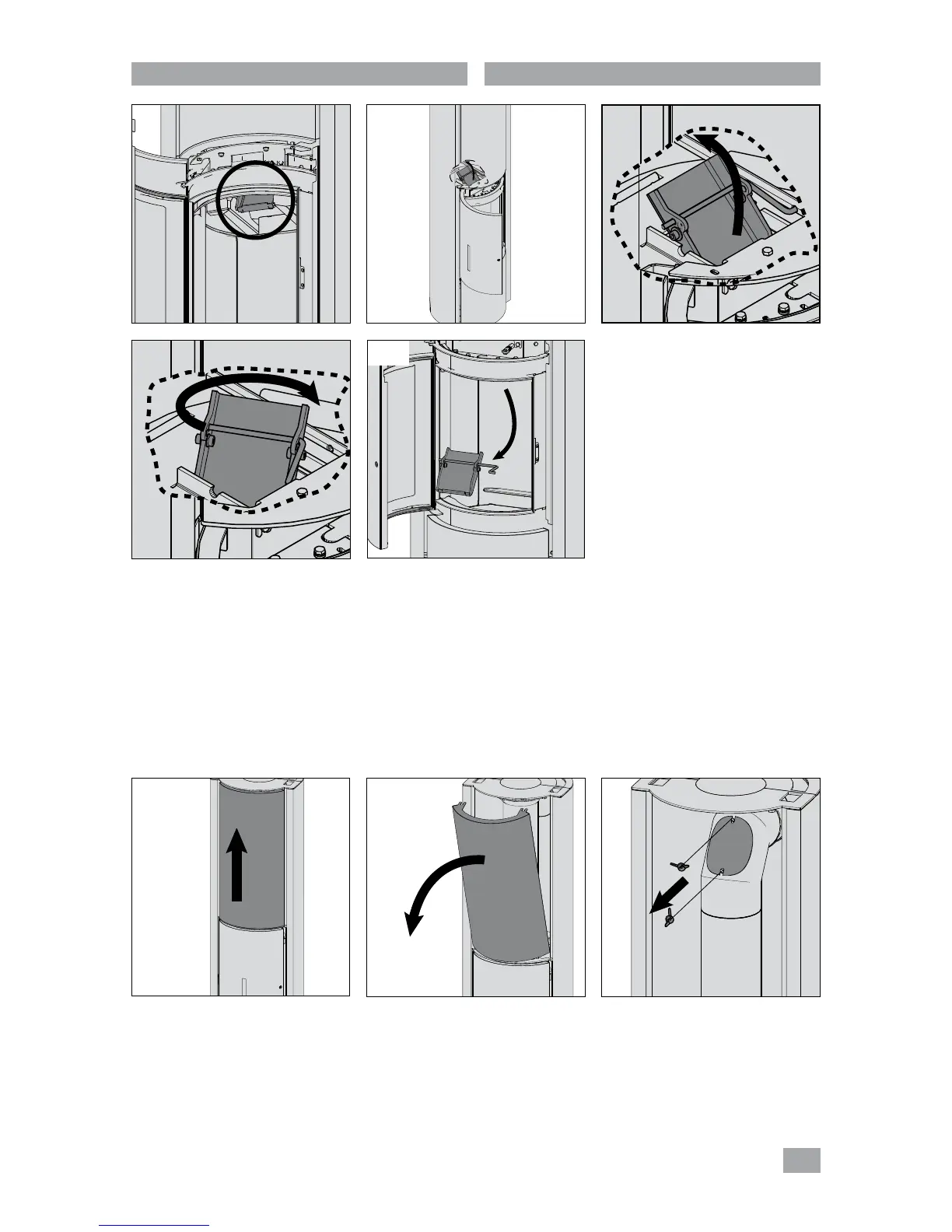

Demonter le déviateur de fumées
- Ouvrir la porte pleine.
- Repérer le déviateur de fumées
[photo 4].
- Retirer le déviateur de fumées:
Incliner et glisser légèrement vers l'arrière le déviateur
de fumées comme si vous alliez le faire rentrer dans le
conduit de fumée [photos5et 6]. Le faire pivoter dans
le sens horlogique pour désaccoupler le déviateur de
sa commande [photo7]. Laisser descendre le déviateur
[photo 8].
Accéder à la trappe de ramonage dans le cadre d'une
sortie de fumée arrière.
- Enlever le fronton du foyer [photos1 et 2],
- Ouvrir la trappe d'accès pour le ramonage en déserrant
les 2 vis papillon à la main [photo 3],
Remove the smoke deflector
– Open the solid door :
– Locate the smoke deflector
[photo 4].
– Remove the smoke deflector :
Tilt and slide the smoke deflector slightly backwards as if
into the smoke flue [photos 5 and 6].
Rotate it clockwise to disconnect the deflector from its
lever [photo 7]. Pull the deflector downwards
[photo 8].
Chimney-sweeping (continuation)
Access the sweeping hatch in the frame of the back
smoke outlet.
– Remove the front of the stove [photos 1 and 2],
– Open the sweeping trap by undoing the two butterfly
screws by hand [photo 3],
