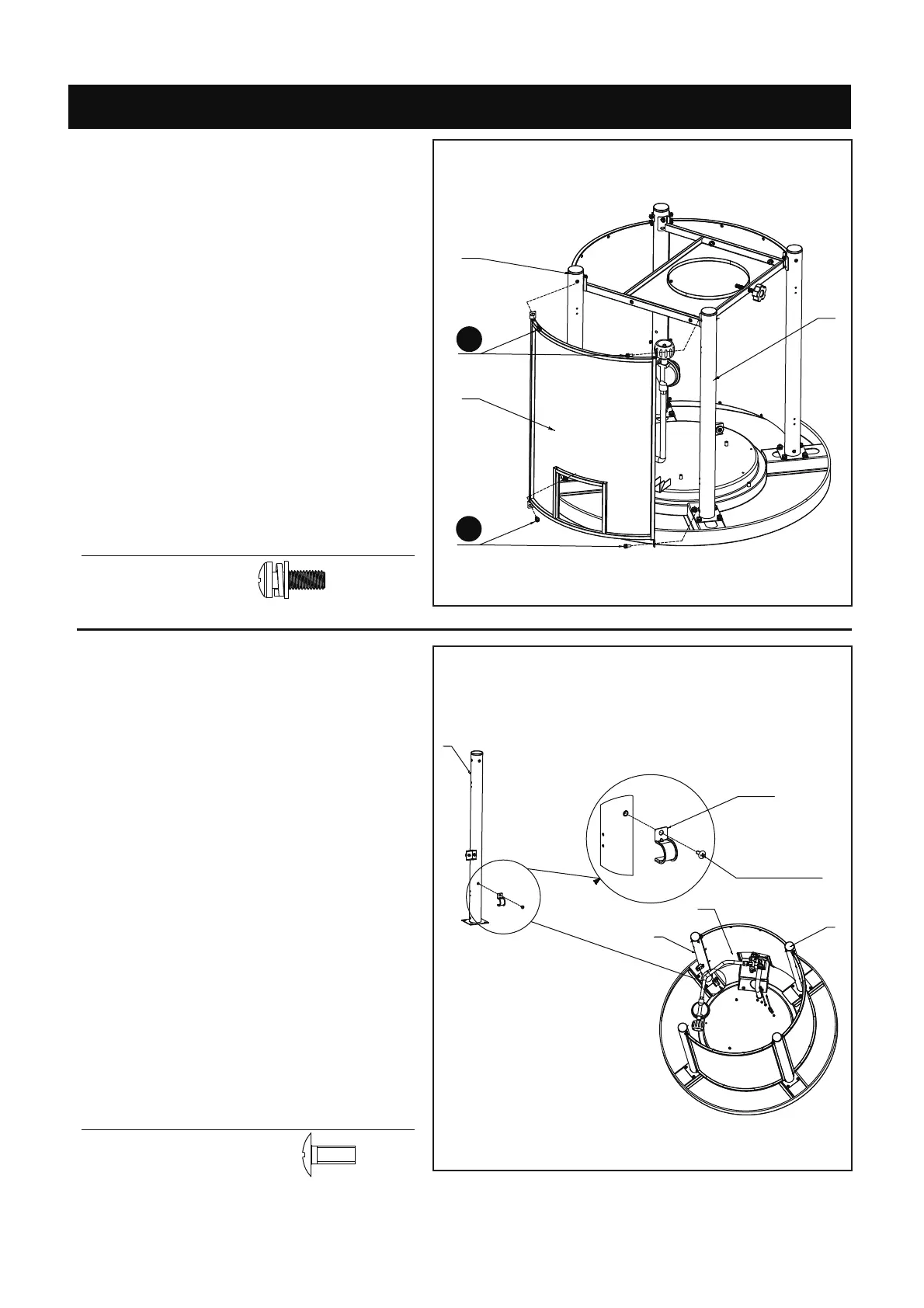

Paso 6
Paso 6
Instrucciones de ensamblaje
Fije el panel frontal (I) a la pata (C) y Pata Con
Imán De Puerta (D) con (4) pernos M5 x 14 (BB),
como se muestra.
Desatornille la abrazadera de manguera
preensamblada de Pata Con Imán De Puerta (D).
Luego, vuelva a colocar la abrazadera de
manguera en Pata Con Imán De Puerta (D) con un
tornillo M4 x 10 (preensamblado en Pata Con Imán
De Puerta (D)) para fijar la manguera, como se
muestra.
Paso 5
Paso 5
Aditamentos utilizados
M5x14BB 4 pzs.
Aditamentos utilizados
Tornillo
preensamblado
M4x10 1 pzs.
D
Sujetador para manguera
(preensamblada)
Tornillo M4x10
(preensamblado)
D
I
C
C
D
I
BB
BB
